13 mars 2016 7 13 /03 /mars /2016 07:00

Sujet clos

Changer son liquide de refroidissement

Y'en a du liquide?



Et oui ce n'est pas un moteur refroidi à l'air.

Comme d'habitude nous prenons des photos,

Ne serait-ce que pour se souvenir de l'emplacement des pièces vis et boulons.

Car pour cette opération un peu plus de démontage



Le bas du carrénage la boite à clé pour atteindre le bouchon

le carénage gauche pour atteindre le vase d'expansion

Le bouchon du liquide dessous la gold.



Bon

notre Jack du Unsersbande

a fait le post voir ci dessous

m'a bien servi.

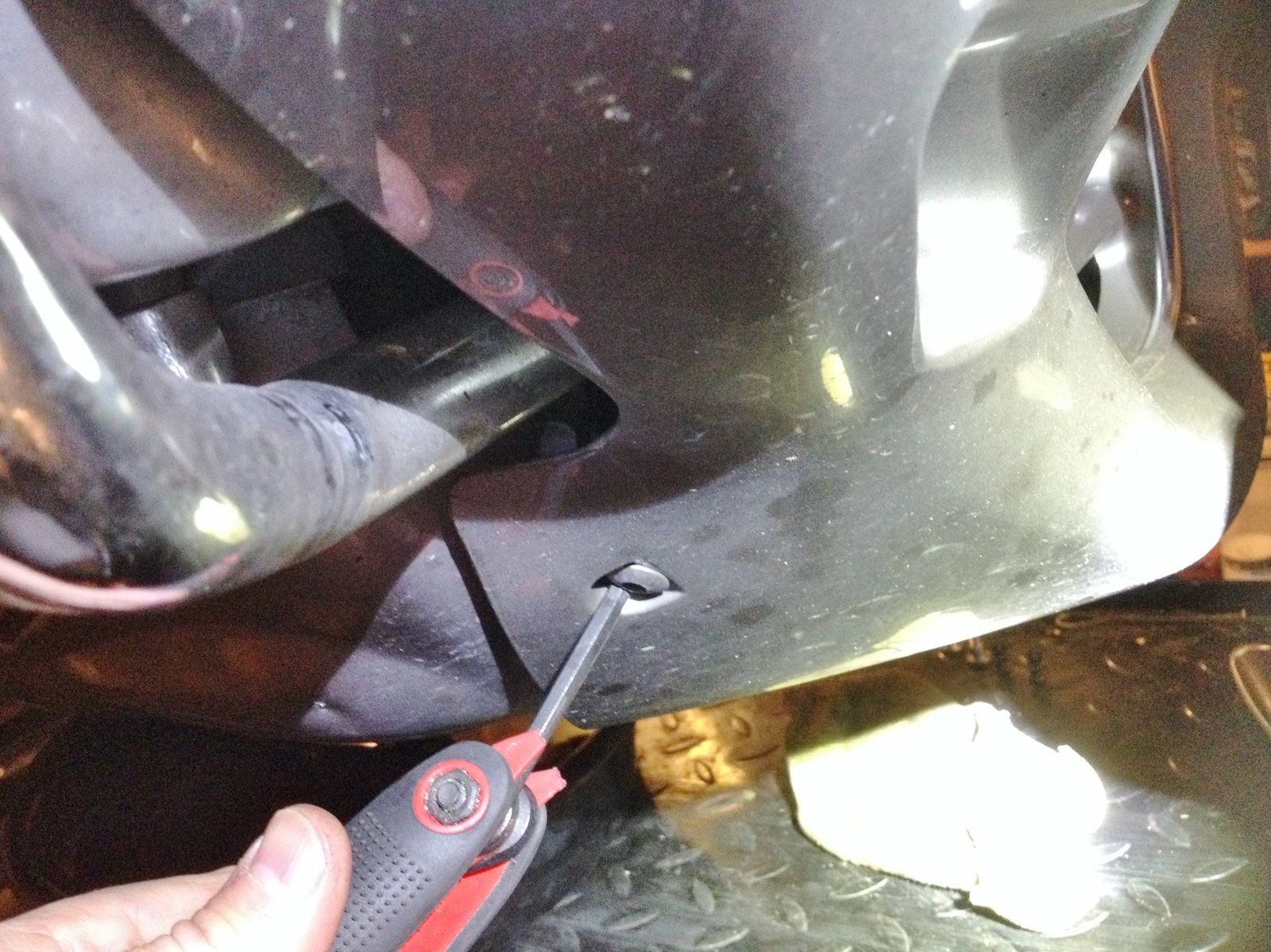

J'ai démonté le bas du carénage

Clé allen 5

Attention

toutes les vis n'ont pas les mêmes tailles



Bien repérer

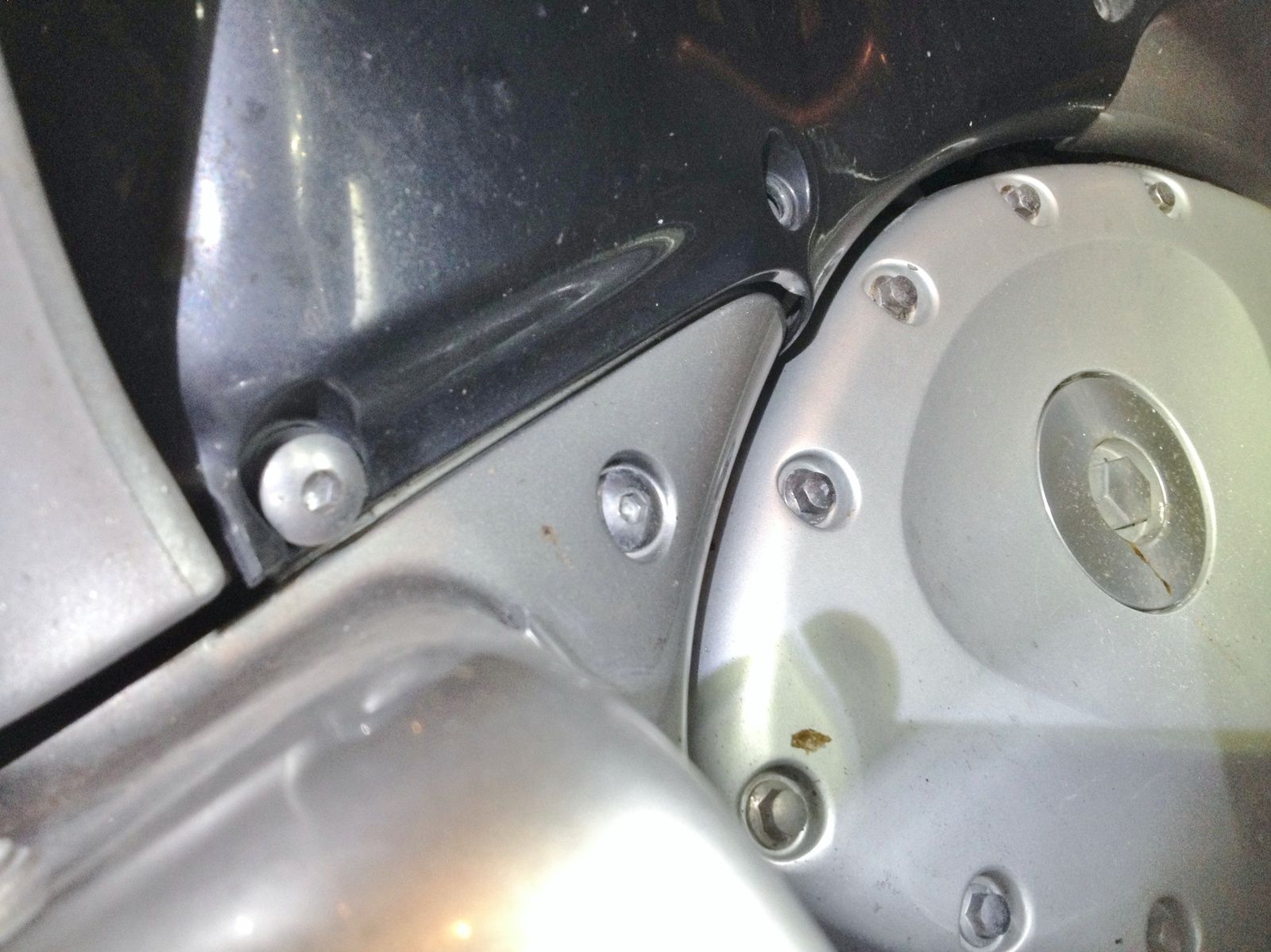

En bas à gauche (toujours le sens de marche)
En bas à gauche (toujours le sens de marche)
En bas à gauche (toujours le sens de marche)

En bas à gauche (toujours le sens de marche)

Celle-ci est plus grande

Vu?

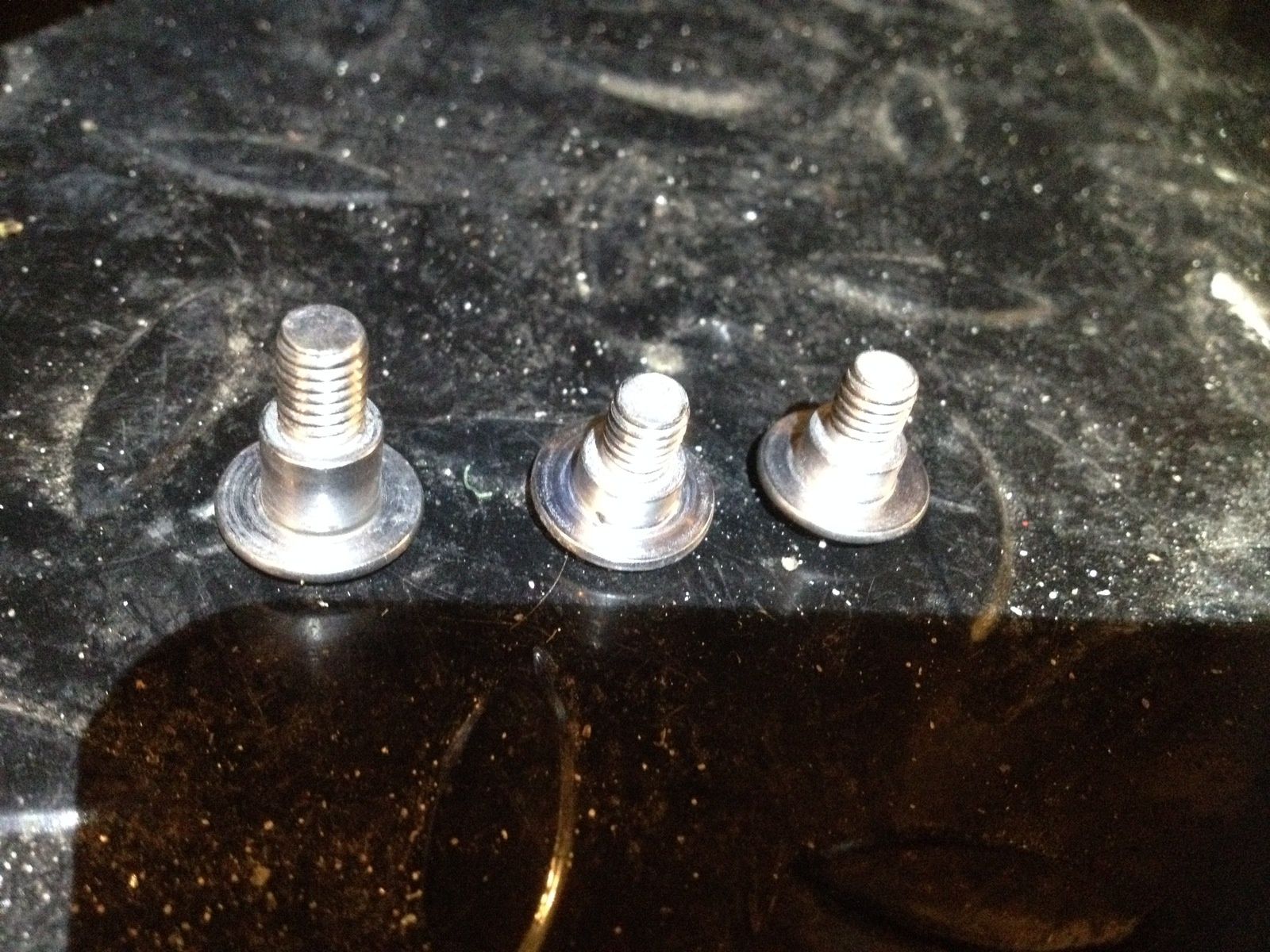

Retenez bien

celles du haut et bas du carenage sont identiques.

(1ère photo)

celle du milieu est plus grande sous le clip plastique

(2eme photo ci-dessous)

Toujours clé allen 5
Toujours clé allen 5
Toujours clé allen 5

Toujours clé allen 5

Idem à la première

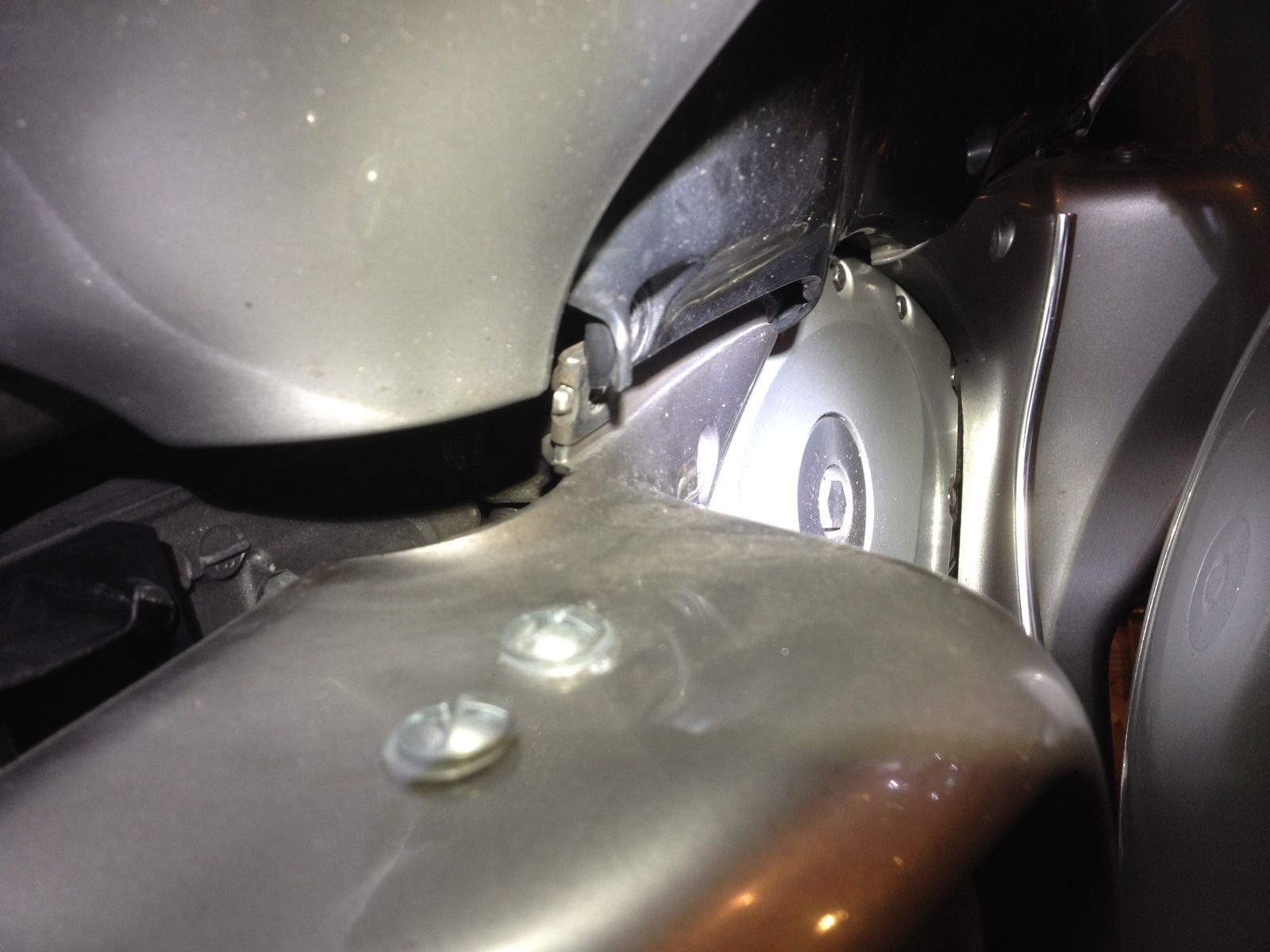

Il y en a trois de chaque côté
Il y en a trois de chaque côté

Il y en a trois de chaque côté

Deux pin's plastiques

Il suffit de tirer dessus délicatement

ils sont composés en deux parties



Repérez bien leur emplacement

Du légo je vous dis
Du légo je vous dis
Du légo je vous dis
Du légo je vous dis
Du légo je vous dis

Du légo je vous dis

On change de côté



plus que 3 vis



clé allen 5

C'est propre quand même

C'est propre quand même

Même manipulation



que les opérations

précédentes

J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......
J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......
J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......
J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......
J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......

J'ai un doute sur la bonne position des vis de ce côté-ci. A voir lors du remontage......

Maintenant

on peut démointer le carénage



délicatement toujours



on tire dessus

pour le dégager

Rien de difficile
Rien de difficile

Rien de difficile

Maintenant

la vidange du liquide de refroidissement.



Bon je retourne

sur le blog



Le Jack il a fait comment??



Merci

Clé de 8 à pipe???

lol..

Reste sérieux loulou

Goldwing 1800 - Changer son liquide de refroidissement

Bon d'abord

faut que j'atteigne

le bouchon de réservoir

du liquide de refroidissement



Il est sous la boite

qui ferme à clé

droite.



Allez

c'est parti

Suffit de déclipser

Fait avec la main droite
Fait avec la main droite

Fait avec la main droite

Les vis et 2 pin's plastiques

Vis à gauche et pin's à droite

Vis à gauche et pin's à droite

Il faut enlever le câble

qui permet

l'ouverture du boitier droit



Bien voir

la position des pièces

quand la boite est fermée

pour le remontage

Y'a quoi dessous?
Y'a quoi dessous?
Y'a quoi dessous?

Y'a quoi dessous?

Juste déclipser



C'est comme un câble de vélo

Le câble ne part pas

si vous l'enlevez

Le dispositif mécanique

Le dispositif mécanique

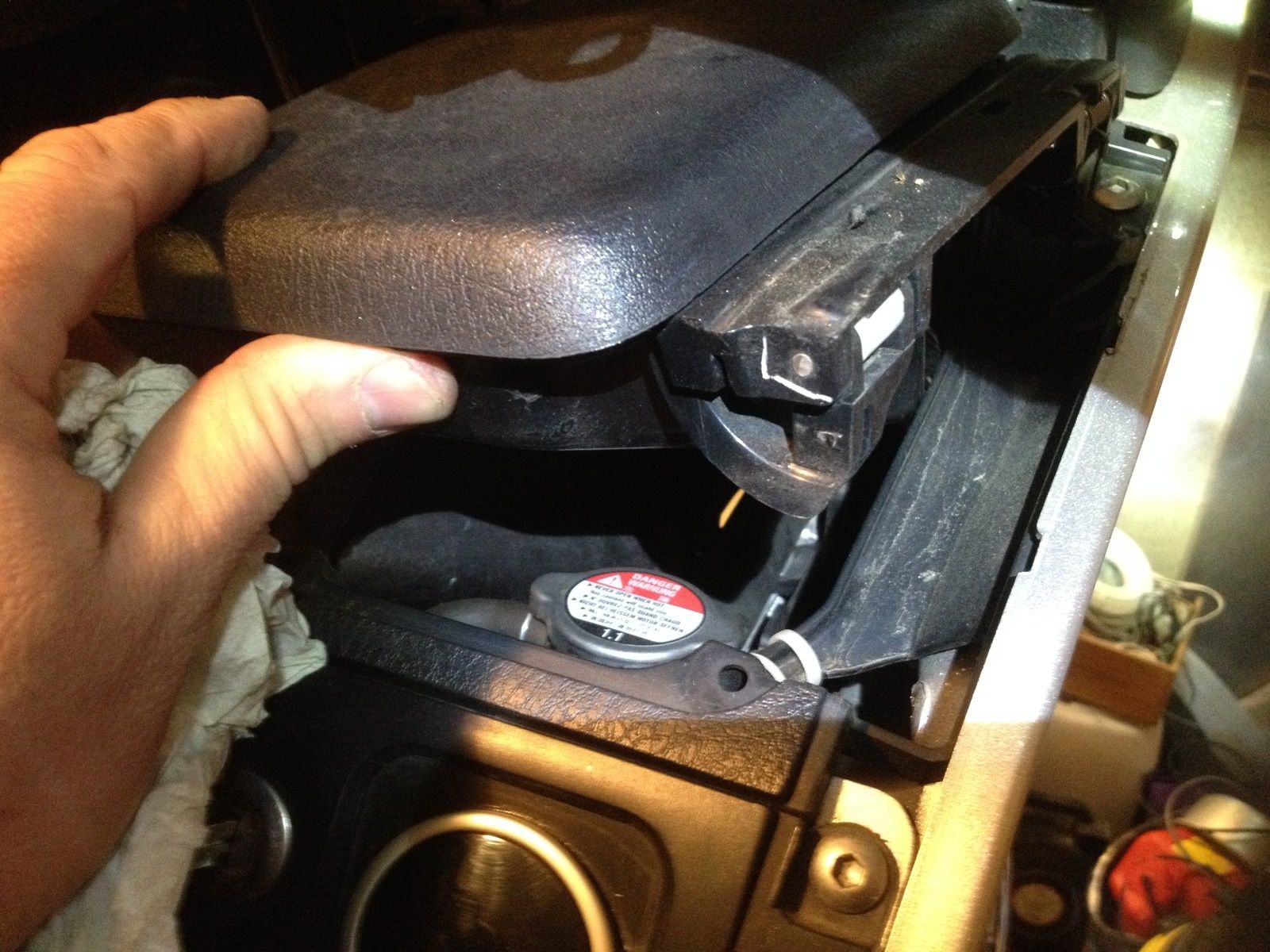

Le bouchon est là



Il se desserre en deux mouvements



On tourne une première fois

il se débloque



mais

les gorges sont encore en prise

sur le haut du tuyau



Il faut encore tourner

dans un deuxième

mouvement

ici
ici

ici

Voilà c'est fait

On voit le haut du dispositif



mais

le tuyaux ne descend

pas à la verticale

la grosse tubulure

va vers l'avant

et

descend ensuite vers le radiateur

en direction du filtre à huile



La petite tubulure

va vers le vase d'expansion

situé sur le côté gauche

Sur la 1500 le gros tuyau descendait à la verticale, ici pas

Sur la 1500 le gros tuyau descendait à la verticale, ici pas

Bon

faut atteindre la vase d'expansion



Il est sur le côté gauche



Toujours pareil

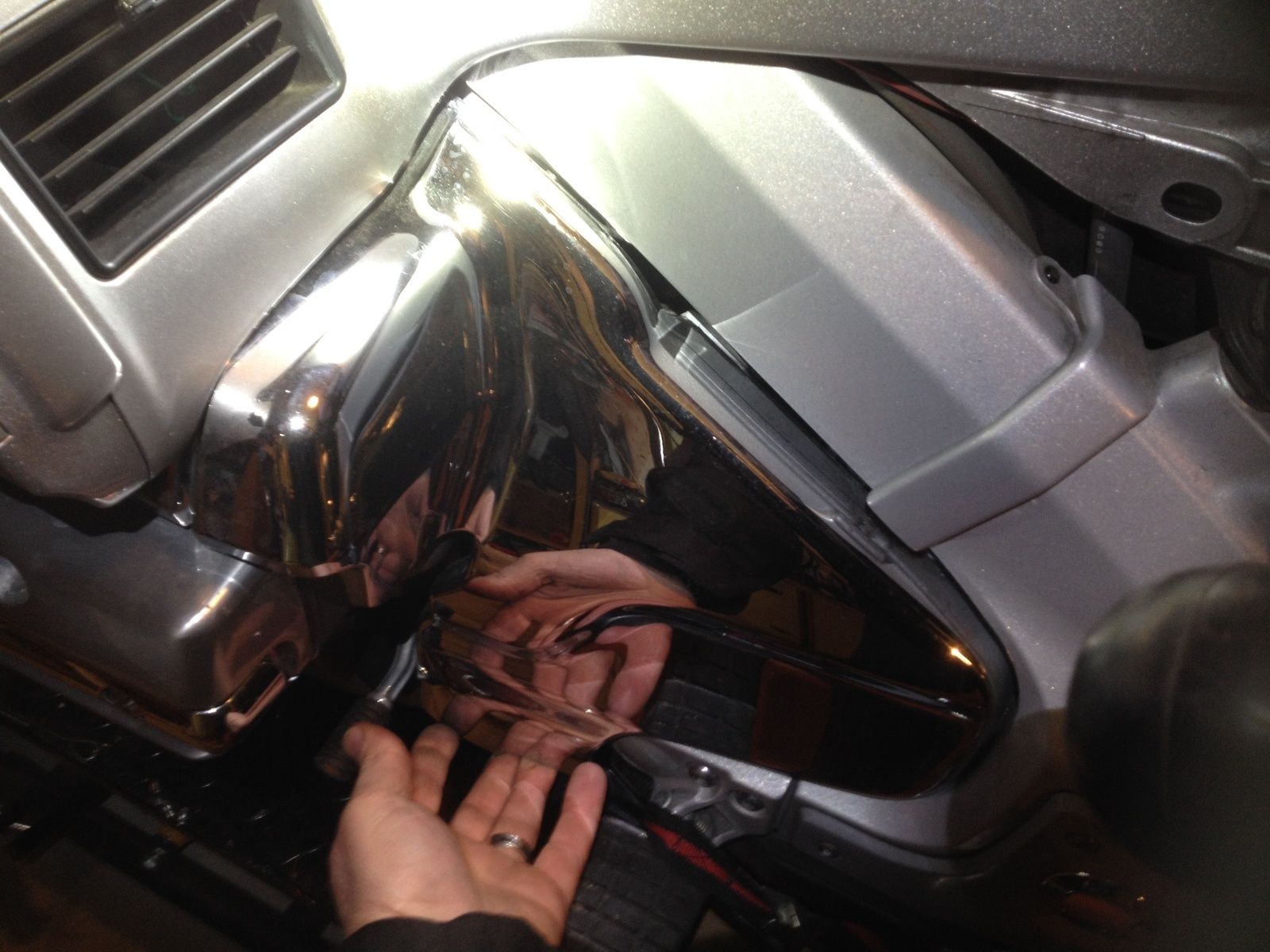

Défaire la pièce en plastique qui maintient

le carénage et ensuite

tirer sur le carénage chromé

Au remontage, siliconer ces pièces en caoutchoux
Au remontage, siliconer ces pièces en caoutchoux
Au remontage, siliconer ces pièces en caoutchoux
Au remontage, siliconer ces pièces en caoutchoux
Au remontage, siliconer ces pièces en caoutchoux

Au remontage, siliconer ces pièces en caoutchoux

L'envers du carénage

ces ergots

si vous ne siliconnez pas

risquent de se casser lors du déclipsage

du carénage



Ne forcez pas comme un bourrin !!

petit conseil.

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

On enlève le capuchon

en plastique

Le niveau se fait par la lecture des petits creusets sur la tige
Le niveau se fait par la lecture des petits creusets sur la tige

Le niveau se fait par la lecture des petits creusets sur la tige

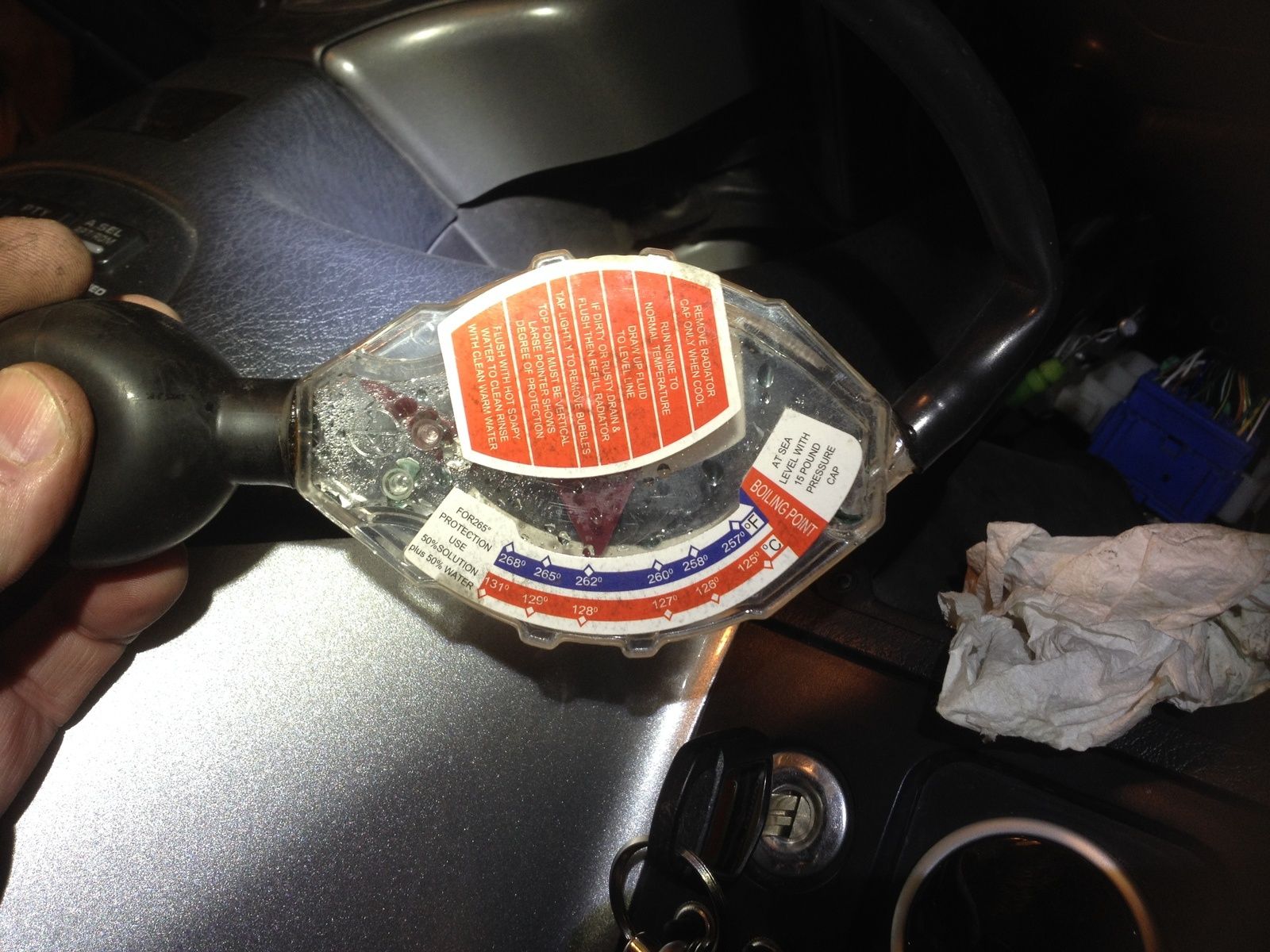

J'ai acheté ce testeur de liquide de refroidissement



Il teste la concentration

du produit



Sur la varadero 125 il était de - 35°

sur la deauville 650 du fiston - 20°

Finalement

le produit affichera - 35° sur la goldwing 1800



Ici en raison

de la tuyauterie au niveau du bouchon supérieur

je n'ai pas pu actionner la poire pour absorber du produit

et

dans le vase d'expansion

le tuyau du testeur n'est pas assez long



Ne connaissant finalement pas l'historique réel de la moto

achetée l'an passé et ayant fait plus de 15000 kilomètres depuis,

j'ai pris la décision de changer le produit



Je saurai où j'en suis.

On actionne avec la poire qui aspire mais le tuyau à l'autre bout est trop court. Va falloir le rallonger
On actionne avec la poire qui aspire mais le tuyau à l'autre bout est trop court. Va falloir le rallonger
On actionne avec la poire qui aspire mais le tuyau à l'autre bout est trop court. Va falloir le rallonger

On actionne avec la poire qui aspire mais le tuyau à l'autre bout est trop court. Va falloir le rallonger

On ouvre

le bouchon

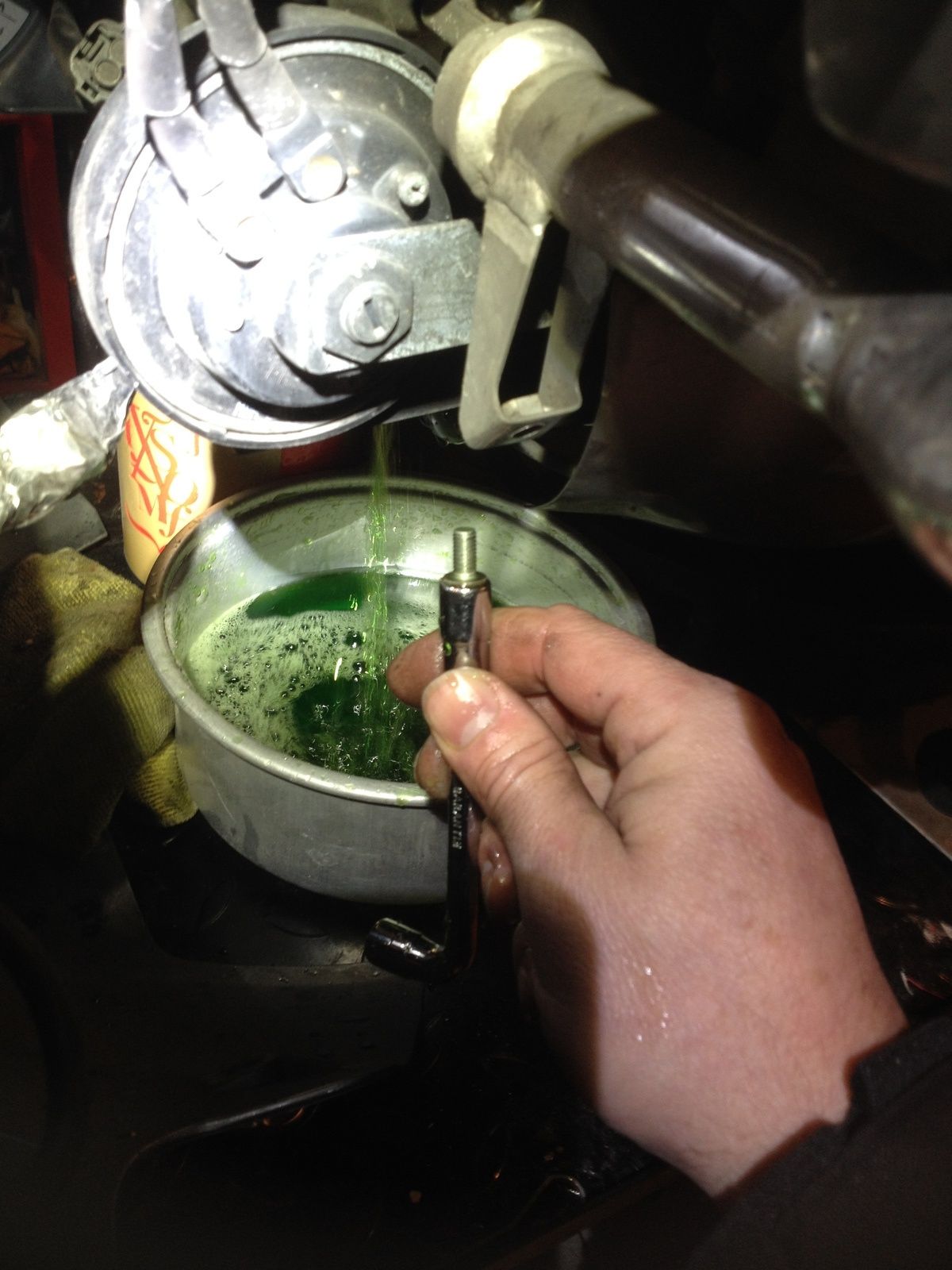

Clé de 8 (Merci Jack)



Par contre belle couleur

On dirait une cascade
On dirait une cascade
On dirait une cascade

On dirait une cascade

La vis n'est pas très grande



Le tarif du joint chez Honda

0.60 euros





Vérifier que le joint est bien enlevé de la carcasse de la moto

Vérifier que le joint est bien enlevé de la carcasse de la moto

J'ai testé

le produit dans la boite



Il indique (-35°) degrés



Il était encore bon

Tant pis



Mais

comme nous partons vers un pays chaud

pour nos vacances futures

autant avoir

du liquide de refroidissement

neuf

Il suffit d'appuyer sur la pompe...
Il suffit d'appuyer sur la pompe...
Il suffit d'appuyer sur la pompe...

Il suffit d'appuyer sur la pompe...

Et maintenant Loulou?



Il faut encore vider

le vase d'expansion

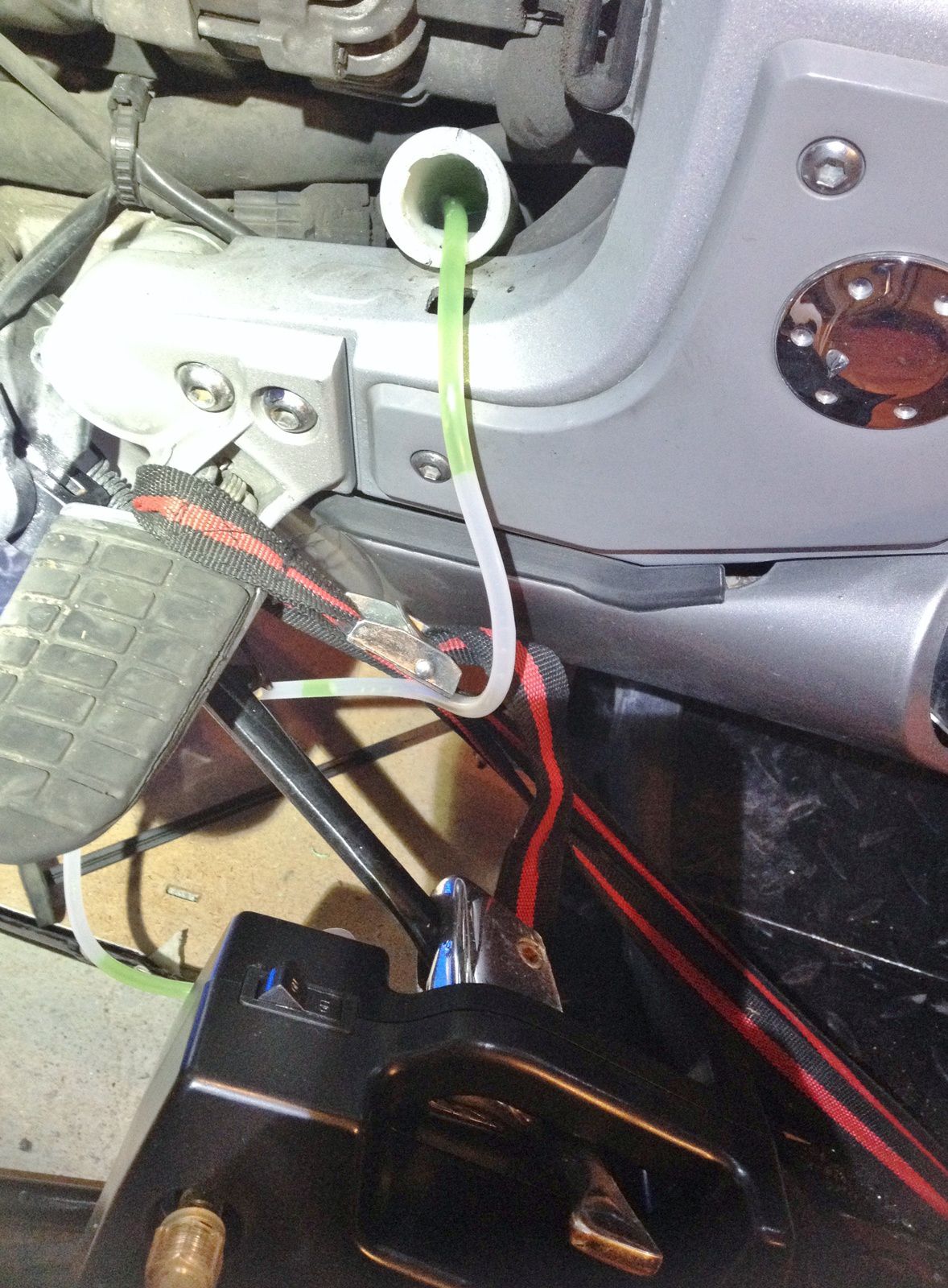

J'ai donc acheté une petite pompe 12V

chez Norauto

24.80 euros

Elle est prévue pour aspirer

l'huile moteur.

Facile d'utilisation
Facile d'utilisation
Facile d'utilisation

Facile d'utilisation

petite batterie d'appoint
petite batterie d'appoint

petite batterie d'appoint

Pas de soucis

finalement



Le vase en verre :

reçoit le liquide provenant

du vase d'expansion.

Bon

ce vase me sert à peu près à tout.





La boite bleue :

le restant venant du radiateur

qui a coulé

durant la nuit

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

Il suffira

de mettre un joint

sur la vis

et

de revisser

 avant de remettre

le nouveau liquide de refroidissement

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

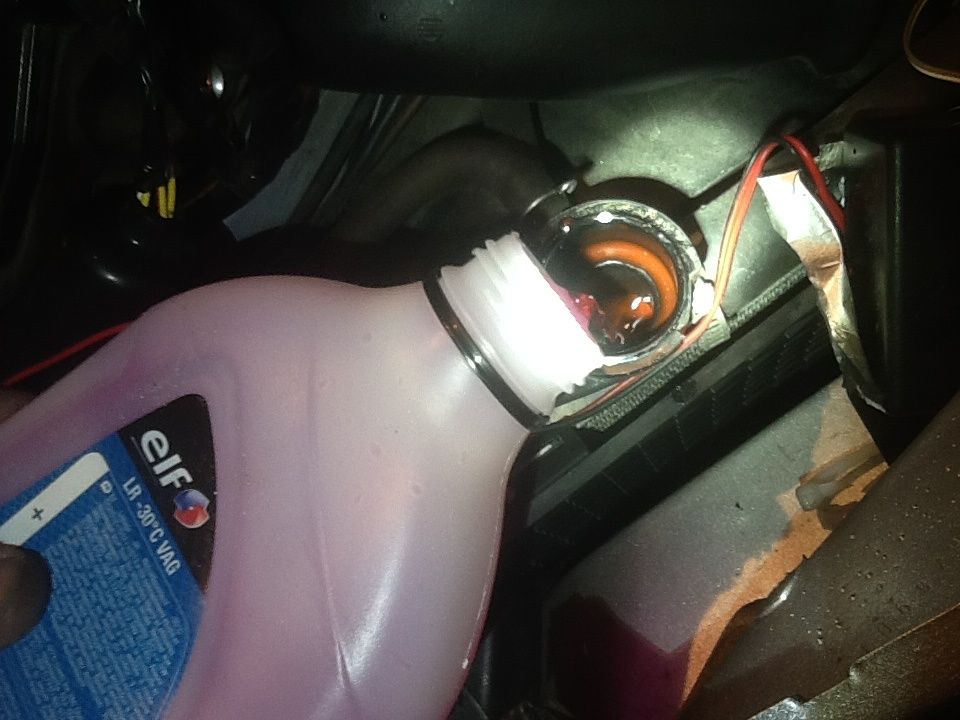

Faut maintenant

remettre le liquide de refroissement



Acheté

en dehors des garages

de la marque

3 litres rentrent

3 litres rentrent

Jack m'a dit :



fais gaffe!!

cela déborde rapidement

Entonnoir et tuyau......suis prêt
Entonnoir et tuyau......suis prêt

Entonnoir et tuyau......suis prêt

Ayant compris....



je prends la bouteille

à la main pour la suite

pour les deux autres litres



J'y ai mis 3 litres environ.



Reste le vase d'expansion.

Je bosse donc

j'y vais petit à petit.

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

Les bulles remontent



Faut remplir

jusqu'au fond du puit



Après faudra faire tourner

un peu le moteur

et remplir le vase d'expansion.



Certes

mais pour l'instant

je n'ai pas d'huile dans le moteur

et puis

la gold est trop démontée

pour l'instant........

Méfiance loulou



Car

on est toujours tenté de tourner la clé de contact

Les bulles remontent.heureusement
Les bulles remontent.heureusement

Les bulles remontent.heureusement

Au fait

n'oubliez pas de lire

la  revue technique de la gold

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

J'ai remis en route

la goldwing

et j'ai fait tourner le moteur

en donnant des coups de gaz

pour faire sortir les bulles

Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement

Les bulles étant terminées

le bouchon est reserré



Ensuite mis à jour

le niveau du vase d'expansion



Goldwing 1800 - Changer son liquide de refroidissement
Goldwing 1800 - Changer son liquide de refroidissement
Partager cet article
Repost0

commentaires

J
tres bien détaillé et instructif
Répondre
L
Merci c’est gentil c’est le but
R
Pnjour J'ai un problème de fièvre dans ma moto
Répondre
L
C'est toujours un réel plaisir de suivre tes opérations :) surtout avec les photos qui m'aide beaucoup :) merci
Répondre
L
Merci pour ta remarque. Oui je vois Jack l'avait fait avant moi, les photos c'est utile nos bricolages et la prochaine fois qu'il faudra faire l'operation. Bon week end

Présentation

  • : Le blog de UNSER'S BANDE DE BIKERS du 67
  • : Fanas de moto que nous faisons en couple ou en groupe, en toute sympathie et fratrie. En laissant ses soucis à la maison.... oust les différences. Néanmoins si vous roulez en goldwing ou en routière. Pour nous contacter ci-dessous ou par FB
  • Contact

  • Loulou-67
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus

Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité

Adresses précieuses testées et sûres

Manuel Gold 1500 : lien

Manuel Utilisateur Gold 1500 lien

* Manuel Gold 1800 :  lien

Manuel Bmw 1200 LT lien

              ----- o 0 o ----

Mécano Moto Gold 1500 et 1800 - Atout cycle (67): lien

Garage Auto Strasbourg Unsersbande - (67): lien

Ostéopathe et Kiné approuvé (Strasbourg): lien

              ----- o 0 o ----

Météo France (Fr)lien

Météo Forêt noire (All) lien

**********************************************

Site Pièces

Batterie ODYSSEE pour Goldwing lien

Equipements Vestes  (Hol) – Big size lien

Equipement Moto (All) - Louis.de lien

Equipement Moto (All) - Polo.de : lien

Pièces Goldwing (Usa) Cyclemaxlien

Pièces Goldwing (Fr) Goldrider lien

Pièces Honda  (Fr) bike-parts : lien

Pièces Honda (Gb) lingshondaparts : lien

Pièces occasion (67) : +33(03/88/29/64/55)

Points au permis de conduire Points permis.gouv

Gaines thermo-rétractable : lien

**********************************************

Adresses Hôtelsûrs, lieux testés et utilisés

Chambre Grèce Apollonio Rooms Ancien Corinthlien

Hôtel Allemagne Forêt noire Sommerberg lien

Hôtel Allemagne Resto Bikerhotel Forêt noire : lien

Hôtel Angleterre B&B Oakside Lodge Canterbury lien

Hôtel Autriche Bavière Reit im Winkl Nid d'Aigle lien

Hôtel Autriche Tyrol Landeck (100 km Stelvio): lien

Hôtel Belgique Hôtel Thermae - Grimbergenlien

Hôtel Europe  motos lien

Hôtel Europe Touren fahrer : lien

Hôtel France Alsace moto Bussang : lien

Hôtel France Relais motards : lien

Hôtel France Alsace Vosges moto Fouchylien

Hôtel France Jura Carême - chalets à la ferme :  lien

Hôtel France  Auberge de la Baume - Vase de Vix 21 : lien

Hôtel Irlande Room Castelgregory - Connors pass : lien

Hôtel Irlande Connemara Leenane : lien

Hôtel Italie Albergo del Sole - Lac Majeur : lien

Hôtel Italie Art Hôtel - Prato 20 km de Florence : lien

Hôtel Italie Venise Jesolo : lien

Site Irlande B & B : lien

Site intéressant Italie Hôtel motard : lien

---------------------------------------------

Restauration :

Restaurant Colmar (68) l'Amandine : lien

Best madeleines of world (67) Au fond du jardin : lien

---------------------------------------------

Moto spécifique

Journal des motards : lien

Magasin électronique PEARL (67) : lien

Peintures code couleurs Gold : Télécharger

Peintures pour moto (All) : lien

Permis Nombre de Points restants : lien

Plaque d'immatriculation logo : lien

Vignettes autoroutes Europe lien

Villages de France - Plus Beaux : lien

Site Moto

Site aileron 1800 (Site Moteur 55) lien

Site bricoleur free bikers lien

Site Ebay USA moto : lien

Site coffre supplémentaire : lien

Site Croatie :  lien

Site F6 Valkyrie : lien

Site Gold Rider revendeur pièces Gold : lien

Site Goldwing Club France : lien

Site Goldwing sans frontière lien

Site Goldwing bricoleur Usa Eurekaboy : lien

Site Goldwing Steve Saunders USA lien

Site Goldwingdocs bricolage USA lien

Site Honda Varadero 125 : lien

Site Les copains motards : lien

Site Motard en ballade : lien

Site Moto-GT Deauville : lien

Site Pneu (AlloPneu): lien

Site Remorque bagagère motolien

Site Remorque Squire constructeur lien

Site Rétro Moto 67 (RMC67) lien

Site Route des Alpes françaises : lien

Site Sécu routière - Xavier LEBEAU (67) : lien

Site Voyage Gentilinilien

Site Voyage Magazine info USAlien

---------------------------------------------

Divers : Utilitaires

Traducteur REVERSO : lien

Carte de France IGN : lien (New)

Carte européenne d'assurance maladie : lien

Calculer votre itinéraire et le Coût : lien

Convertisseur Degrés / Fahrenheit : lien

Convertisseur Km / miles : lien

Gogirl pour femme : lien

GPS - site Tomtommax : lien

GPS : insérer itinéraire Google Maps : Lien  (New)

GPS - Coordonnées d'une adresse : lien

GPS - Trouvez votre Rue : lien

Guide Voyage à moto en Europe : lien

Visiter la France : lien (New)



Recherche Par Mot - Look After A Word

compteur pour site internet">

Compteur journalier refait le 04/12/2020
