11 novembre 2015 3 11 /11 /novembre /2015 17:55

Hello,

après avoir monté des répétiteurs leds dans les rétros de ma 1800



RAPPEL CLIGNOS 1800



 j'ai voulu voir ce que cela donnerait sur des rétros de 1500

Tout le monde dit qu'il est impossible de les démonter.



Mais

en faisant fonctionner la tête avant les bras

 je me suis dis qu'à la construction

il faut bien que les glaces rentrent

donc

elles doivent sortir.



Dans les pièces qui me restent

il y a un rétro de 1500 gratté à l'extérieur dû à une chute

 qu'une bonne âme m'a cédé.



Bon

il va servir de cobaye

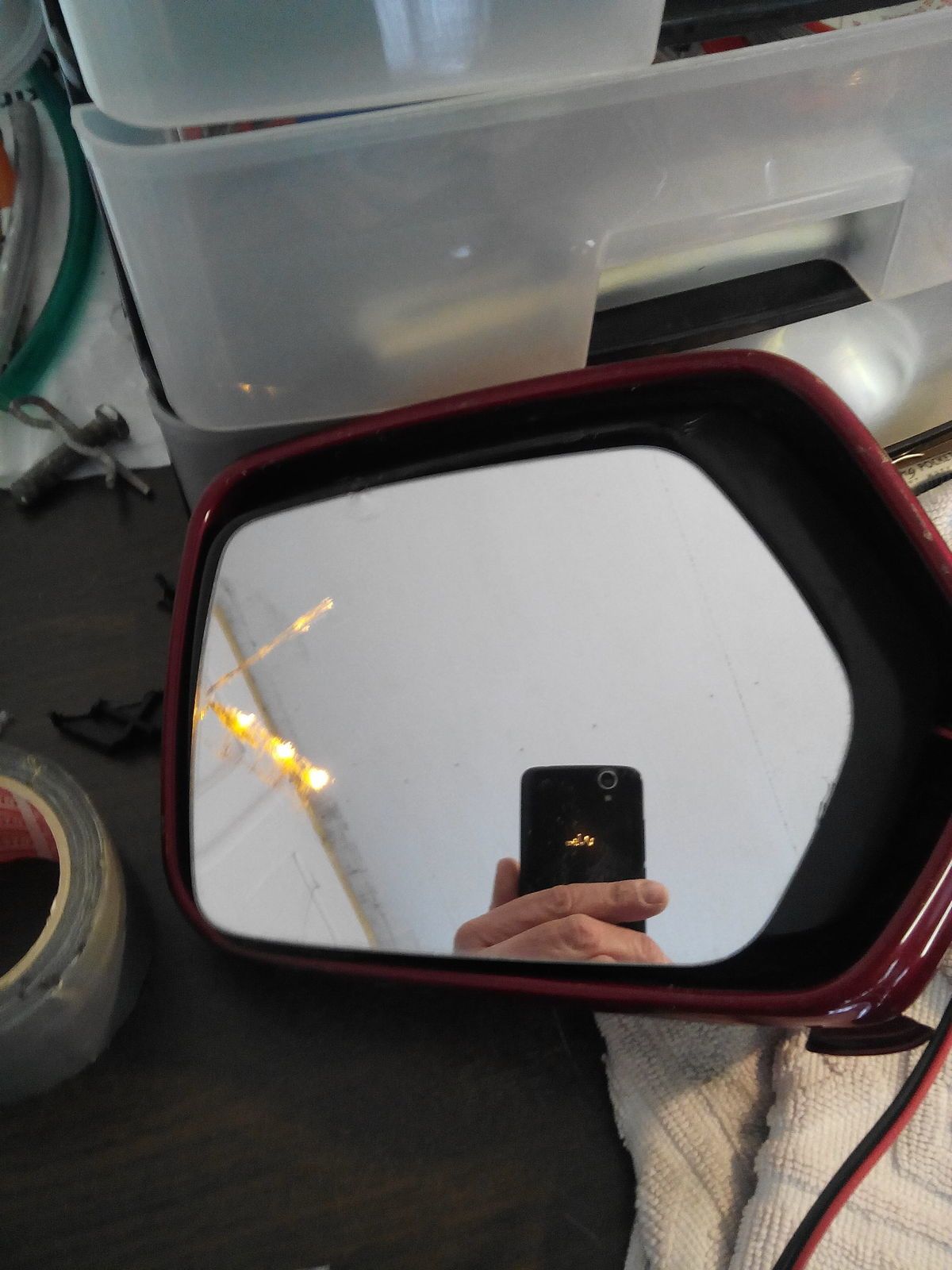

On part de ça !

Goldwing 1500 -  répétiteur de clignotants dans les rétros

On va se servir d'un décapeur thermique

Goldwing 1500 -  répétiteur de clignotants dans les rétros

Il s'agit de chauffer le bord  en plastique

qui maintient la glace afin de ramollir ce plastique

 ensuite

insérer délicatement la pointe d'un tournevis plat

et faire le tour

il faut réchauffer plusieurs fois   !

Goldwing 1500 -  répétiteur de clignotants dans les rétros

Ensuite lever délicatement

et

tirer la glace vers l'extérieur



et hop dehors  !

La glace est sortie
La glace est sortie

La glace est sortie

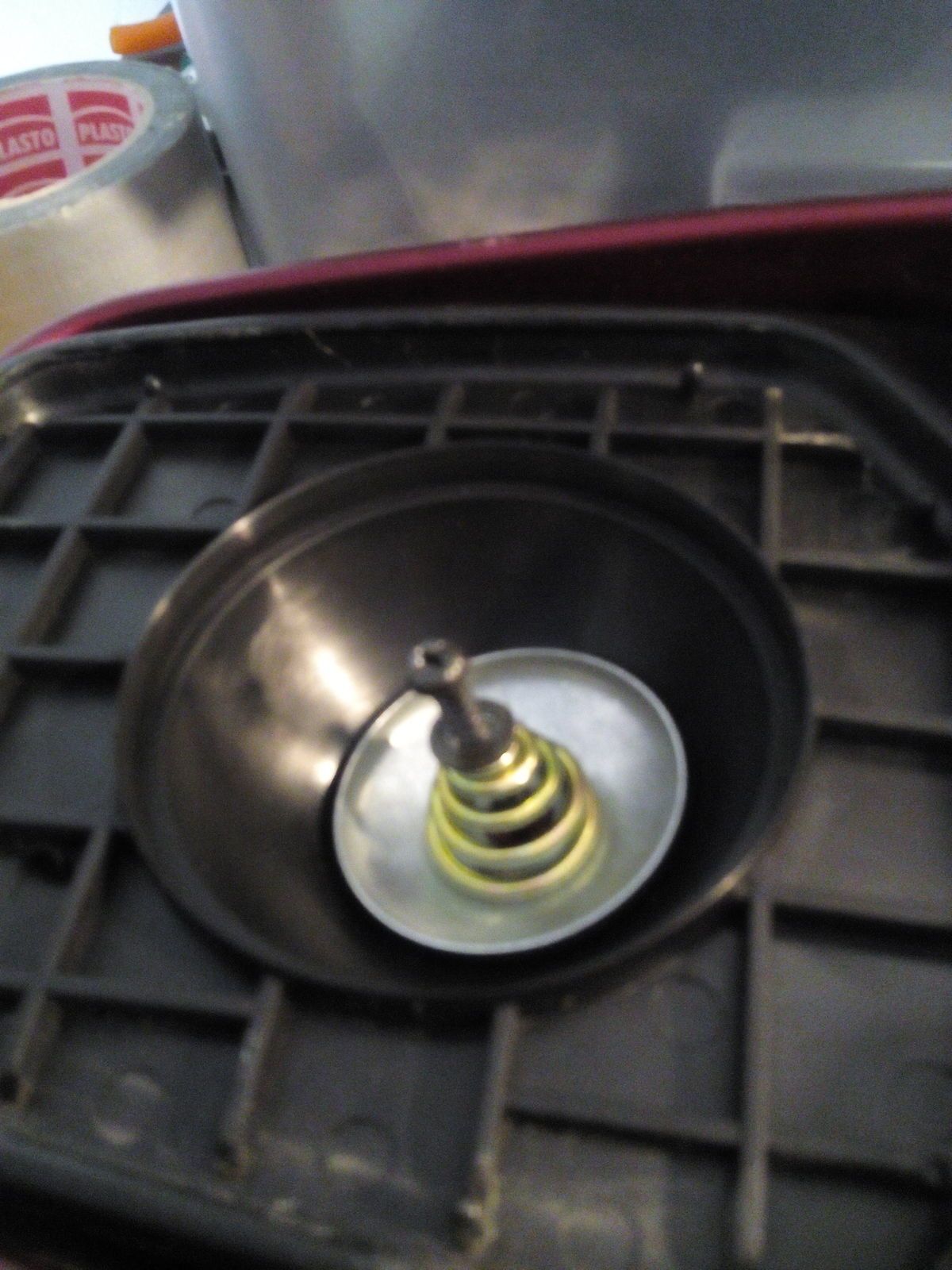

Désolidariser

la plaque plastique du fond de la coque



en devissant la vis tête cruciforme



qui exerce la pression sur le ressort

et qui porte sur la rotule du fond

Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros

voilà

le tout démonté

Goldwing 1500 -  répétiteur de clignotants dans les rétros

Positionnement des leds

et

traçage de la découpe à effectuer

Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros

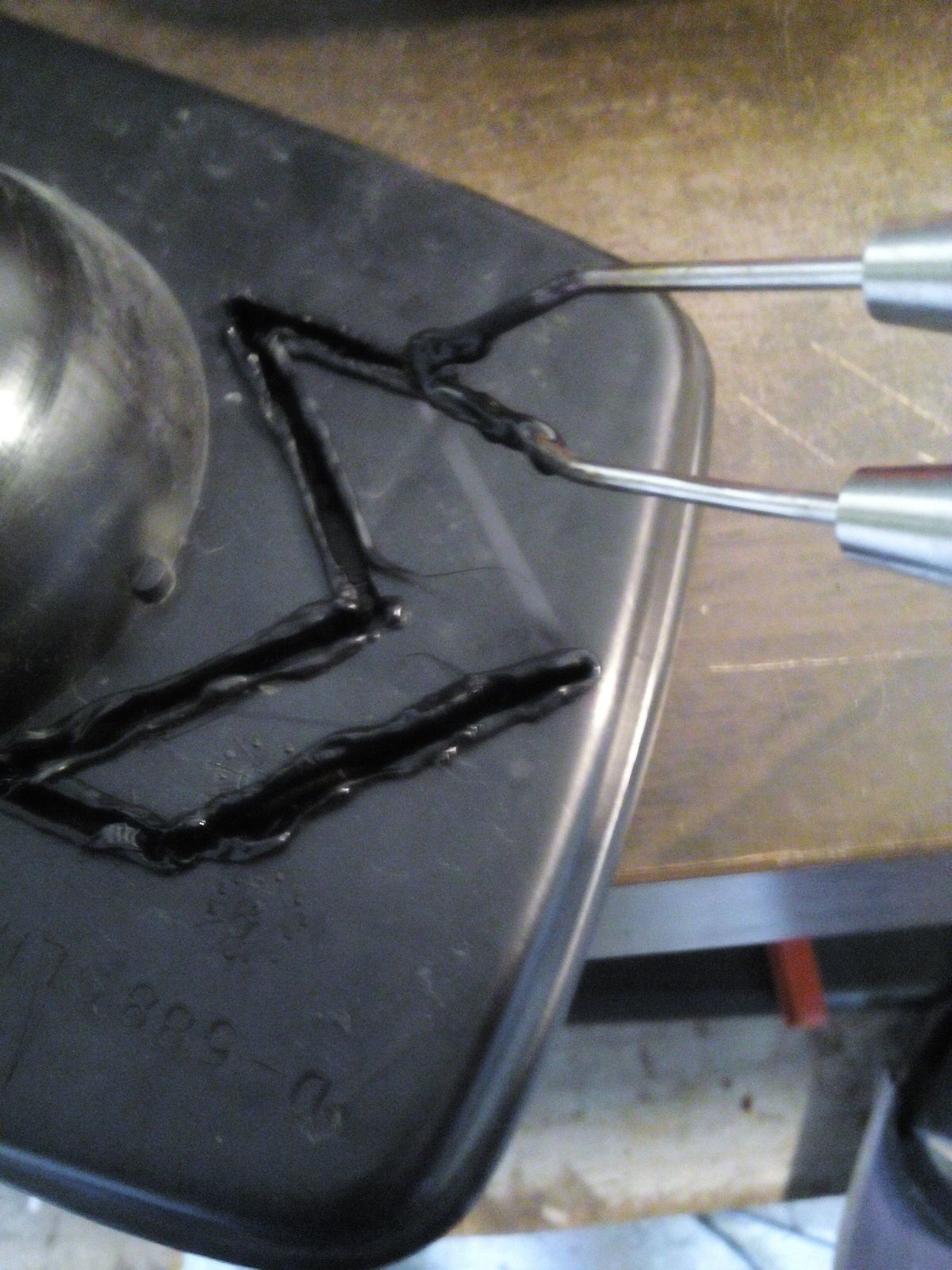

Découpe à l'aide d'un fer à souder



Positionner le fer à l'intérieur du traçé

car la fonte du plastique fait une trace assez large

du coup

l'emplacement risque d'être trop grand

Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros

Positionner les leds

et

collage au pistolet à colle

Goldwing 1500 -  répétiteur de clignotants dans les rétros

Vue du côté glace du rétro

Goldwing 1500 -  répétiteur de clignotants dans les rétros

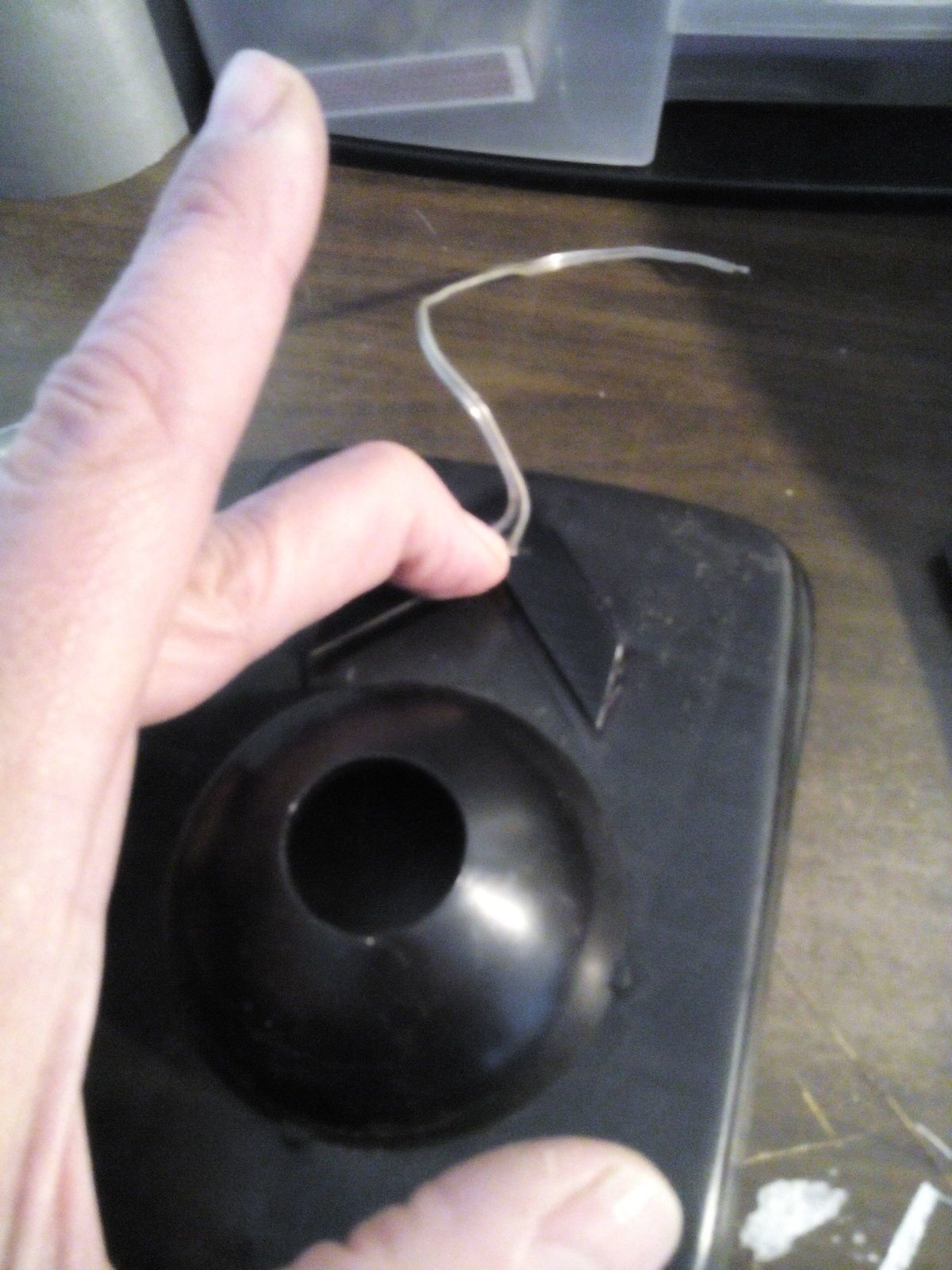

Perçage d'un trou dans le " pied " du rétro

pour passer le cablage

Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros

Essai branché sur 12 v

Goldwing 1500 -  répétiteur de clignotants dans les rétros

Et là le drame !

je positione la glace pour remonter

et je m'aperçois

que l'on ne voit pas les leds au travers.....



 Car il s'agit d'une glace traditionnelle

et pas comme sur la 1800

où l'on distingue les leds au travers   ;o((



Apres avoir décoller le film noir derrière

il faut gratter le tain de la glace

et là

le problème est que l'on se retrouve avec une vitre ........

et

l'on voit le fond du rétro et les leds



c'est moche !!

Goldwing 1500 -  répétiteur de clignotants dans les rétros
Goldwing 1500 -  répétiteur de clignotants dans les rétros

Remontage de la glace

même technique qu'au démontage.



bourrins s'abstenir   ;o)))



pour voir ce que ça donne :

ça pourrait le faire quand j'aurai trouvé une solution



pour remédier au problème de transparence



ggrrrrrr       à suivre donc





j'ai bien une petite idée

mais si quelqu'un a une solution viable

je suis preneur



MAIS JE COGITE !!!





Goldwing 1500 -  répétiteur de clignotants dans les rétros
THAT'S ALL JACK - GOOD JOB

THAT'S ALL JACK - GOOD JOB

Partager cet article
Repost0

commentaires

Claude Bouchet 24/03/2016 17:17

C'est ballot, parce que ça a dû exister chez Muth, ce système, j'ai retrouvé une notice de montage http://www.goldwingworld.com/pages/signalmirrors.pdf, sauf que le produit n'est plus fabriqué pour les 1500. Donc on cherche toujours la solution...

Loulou-67 24/03/2016 21:21

Et bien on recherche !!!!

Jack57 24/03/2016 18:11

Hello pas encore eu le temps de reprendre mes recherches. Mais je pense qu'il faut regarder du côté des films chromes pour vitre de voiture a appliquer derrière la vitre une fois que l'on a gratté le tain. Merci pour l'info.
