15 octobre 2015 4 15 /10 /octobre /2015 16:09

Goldwing 1800 - rappel de clignotants dans les rétros

En parcourant une page Facebook

j'ai vu une réalisation sympa

concernant un rappel de clignotants dans les rétros

Au vu du prix des accessoires chez les revendeurs

ça vaut quand même le coup de s'y mettre

Commande sur un site chinois de gadgets en tout genre

donc c'est livré par deux pas évident sur le site du coup

j'ai du rab

6 paires de chevrons leds orange

Première opération :

rallonger quelque peu les fils de manière à être à l'aise

pour le branchement dans les rétros

les leds sont polarisées donc reperez-les

Sortir les vitres des rétros en otant la vis située dessous

Si vous n'avez pas 3 mains

un élastique autour du retro

fait l'affaire pour éviter

qu'elle ne glisse et tombe à terre !!

Goldwing 1800 - rappel de clignotants dans les rétros

Tracer les contours de la découpe

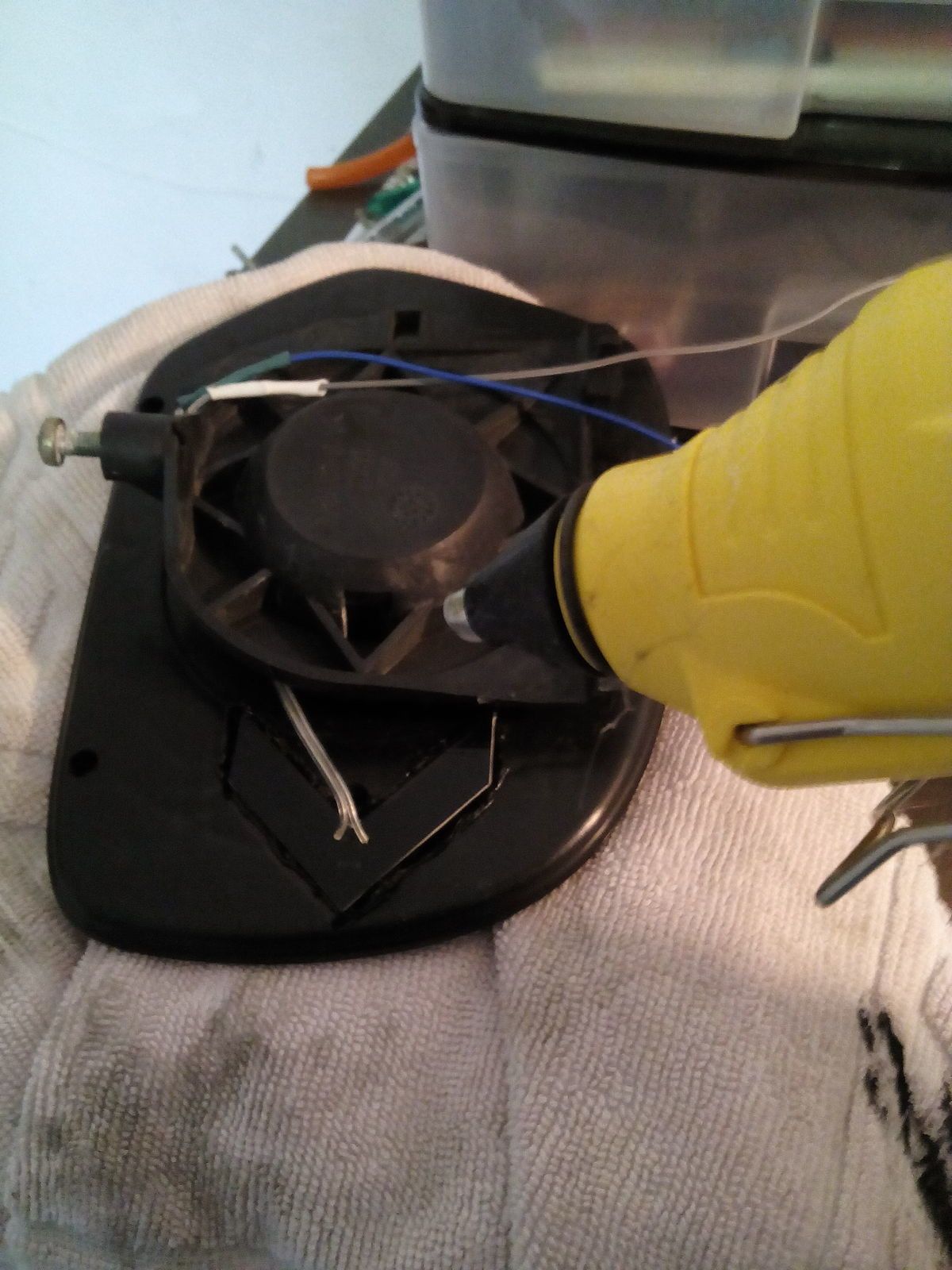

Ma dremel étant HS

j'ai procédé au fer à souder

genre pistolet équipé d'une panne fine

ensuite rectifier les bordures

rectifier les bords au cutter

d'abords quelques points ensuite faire un cordon de colle

Essai à blanc

avant de remonter

sur la moto

c'est BÖÖÖÖ !!!

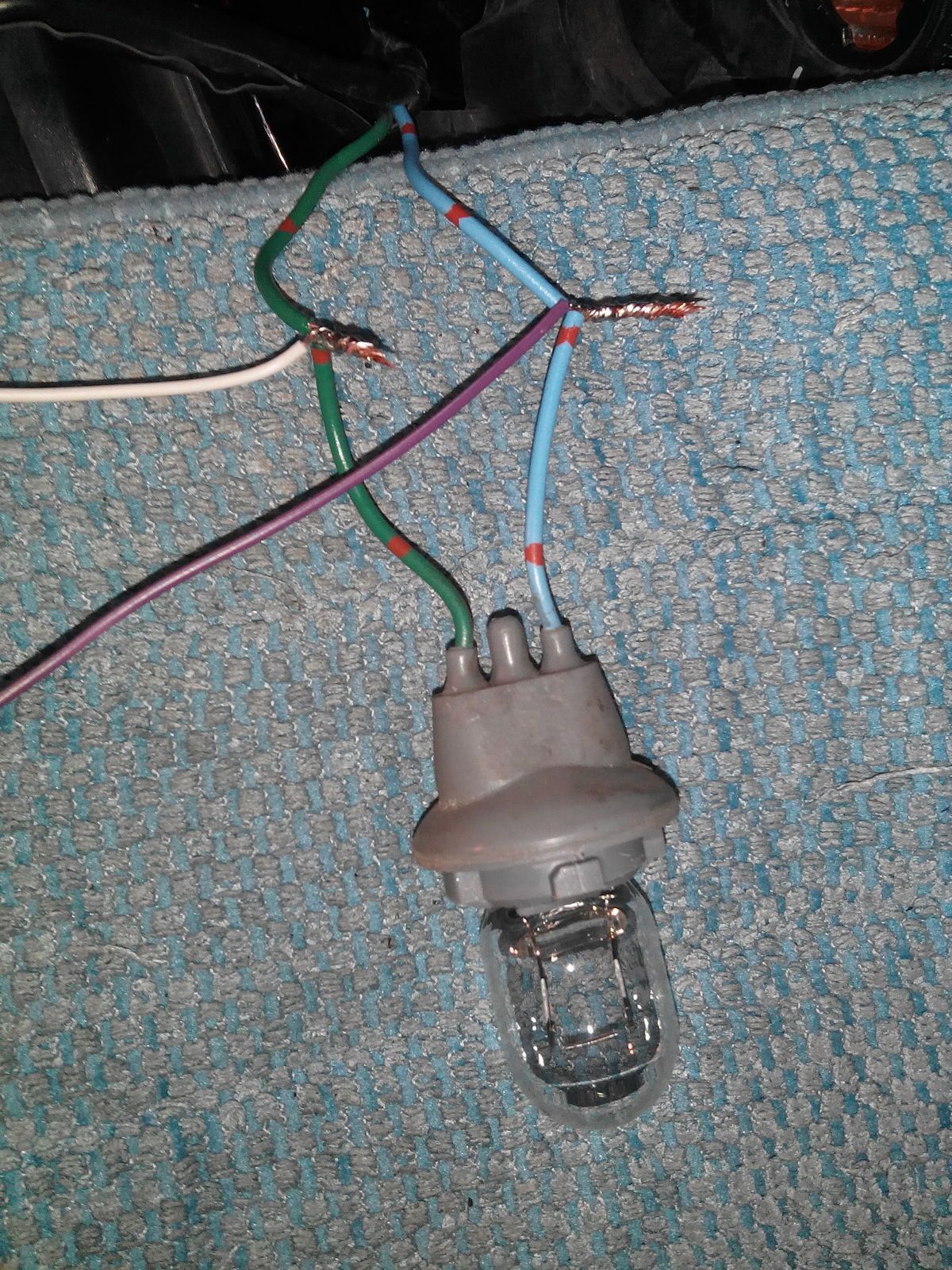

Effectuer le branchement sur le faisceau du cligno

isoler ensuite

remonter la glace dans son emplacement

Epissure - soudure et gaine thermo

Résultat plutôt convaincant

je trouve !

voilà fini

prix super cool

comme beaucoup de demandes

je mets le lien du site

sur lequel j'ai commandé

1 Pair Colors 14 SMD LED Arrow Panels Light For Car Side Mirror Turn Signal Indicator Light LY177-in Light Source from Automobiles & Motorcycles on Aliexpress.com | Alibaba Group

Cheap light tab, Buy Quality light blue directly from China light pink nail color Suppliers: Description: Super bright Safety turn signal indicator Light for your vehicle! Arrow shaped appearance ...

http://www.aliexpress.com/item/1-Pair-Colors-14-SMD-LED-Arrow-Panels-Light-For-Car-Side-Mirror-Turn-Signal-Indicator/32446189286.html?spm=2114.01020208.3.11.0sduUK&ws_ab_test=searchweb201556_2,searchweb201527_1_71_72_73_74_75,searchweb201560_3

il suffit de chercher un peu

il existe egalement un modele

en mode séquentiel

sympa aussi

voilà bon bricolage

yapluka

Jack57

JACK 57

Partager cet article

Repost0

Published by jack57 - dans Brico et bidouille
commenter cet article …

commentaires

ducatfou 06/06/2018 21:15

Bonjour et merci pour ton tuto, moi j'ai poser un morceau de bande cache pour tracer le gabarit de la flèche ensuite j'ai découper au cutter, ca va vite et c'est très propre.

Bob29800 27/04/2017 11:15

Bonjour, j'aimerais réaliser la même chose sur ma 18 de 2001, bravo et merci pour le tuto, mais j'ai une petite question concernant la réalisation de l'emplacement des leds (découpe),tu l'as réalisé sans retirer la glace? pas de risque de toucher celle ci, lors de la découpe (avec dremel ou fer)? merci d'avance
Bob du 29 ;-)

Loulou-67 28/04/2017 08:05

LA vitre s'enlève avec une vis !! ensuite tu as tout dans la main pas de soucis - dremel c'est mieux ensuite pour bien coller regarde la rubrique légo !!

michel 16/10/2015 08:34

Bonjour
j'aimerais connaitre le lien concernant les leds de retro ou si tu en as 2 de dispos ...au cas ou???
Merci d'avance
michel

M. JANATI 16/10/2015 02:48

Je commande rappel de clignotant Merci

16/10/2015 09:17

Bonjour je mets le lien du site sur lequel j'ai commandé ( une quinzaine de jours pour la llivraison en ce qui me concerne )

http://www.aliexpress.com/wholesale?spm=2114.01020208.8.8.lVPJri&initiative_id=QRW_20151016001052&SearchText=arrow+led+car+mirror+turn&productId=32372727335

au prix ou c'est vendu ça ne vaut pas le coup que je t'en envoie entre le tarif de la poste et l'enveloppe bulle ça vas avoisiner les 5/6€ mais si tu insiste et que tu es pressé il m'en reste 1 paire @++
