26 novembre 2017 7 26 /11 /novembre /2017 17:05

Goldwing 1500, 192 000 kilomètres et de 1995

Marc remarque que son embrayage accroche

les vitesses passent mal

Bricoleur à ses heures il se lance un défi : en changer !!

Les pièces ont été commandées chez

saber cycle aux Usa

tarifs intéressants et

site trouvé à force de recherche sur le net

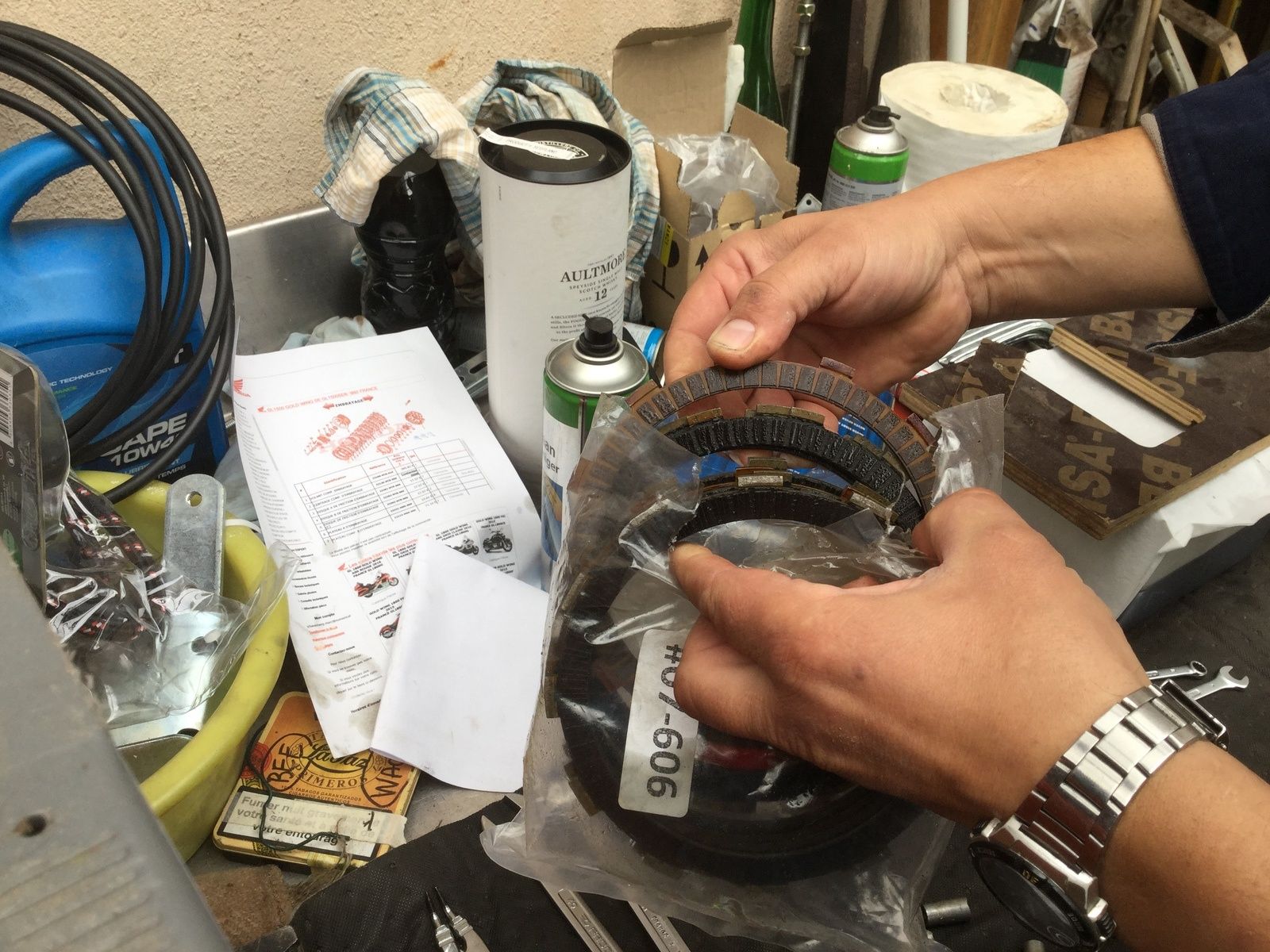

Les disque d'embrayage y ont été commandés

1 er démontage en aout 2017

et second en septembre après le Stelvio

Les disques fixes en métal numéro 6 et 7

Le 7 est un disque doublé

Sinon tous les autres ont été commandés

(9 disques les n° 5, 3 + le 4)

TARIF : le tout pour 53 dollars sans frais de port

soit 2/3 du tarif français

sinon il a aussi commandé le n° 11 le ressort d'embrayage, en France (bikeparts)

puis le roulement n° 23

et le N°  8 la pièce cassée lors d'un premier démontage a été acheté d'occase chez Orlandini au-dessus de Metz



Unsersbande Goldwing - 1500 remplacement de l'embrayage

Avant de travailler l'embrayage

il a vidangé le moteur,

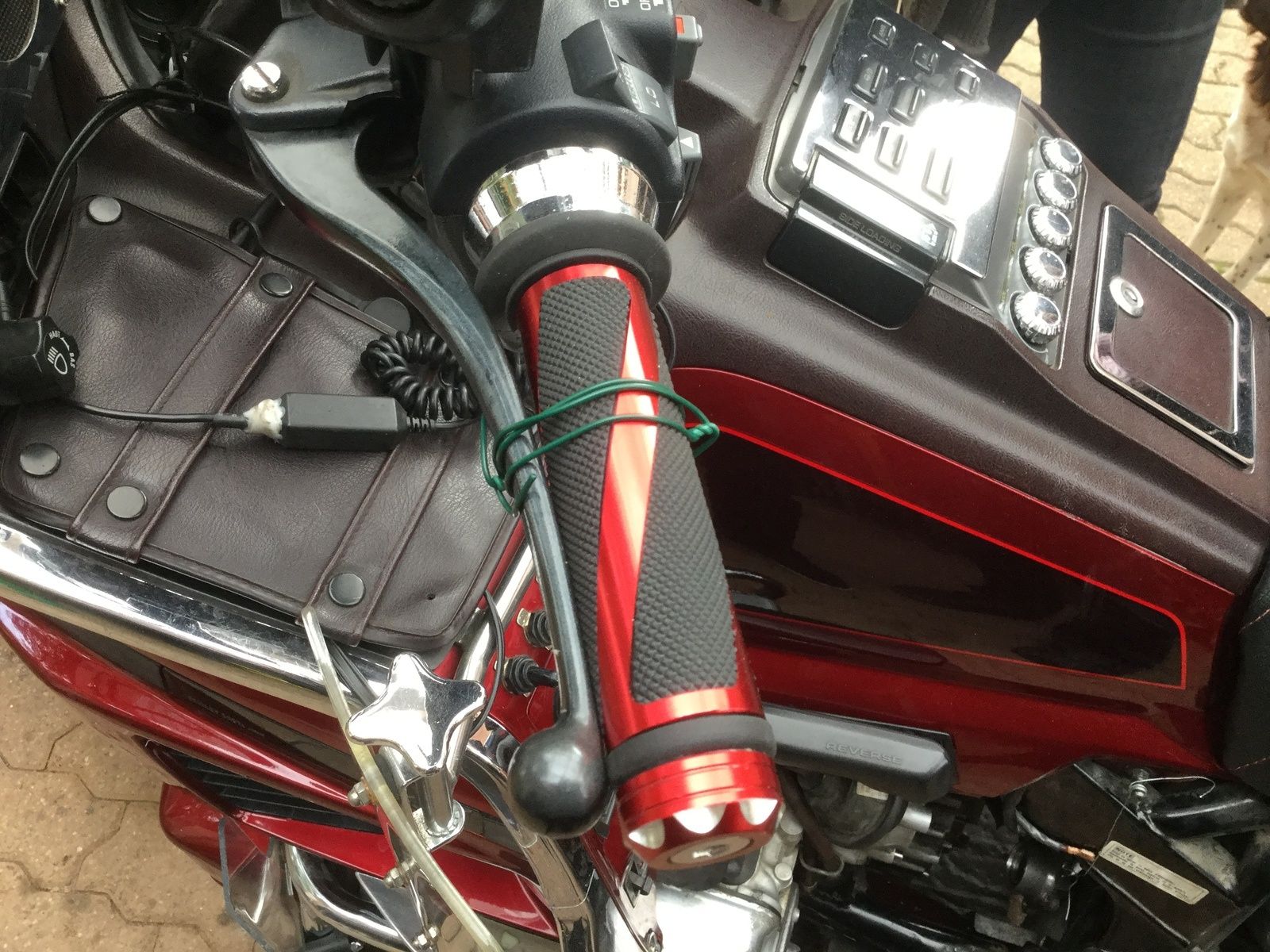

appuyé la poignée embrayage pour limiter l'effort

puis démonter le cylindre récepteur de l'embrayage

soit tout le groupe n° 6

3 vis et c'est enlevé

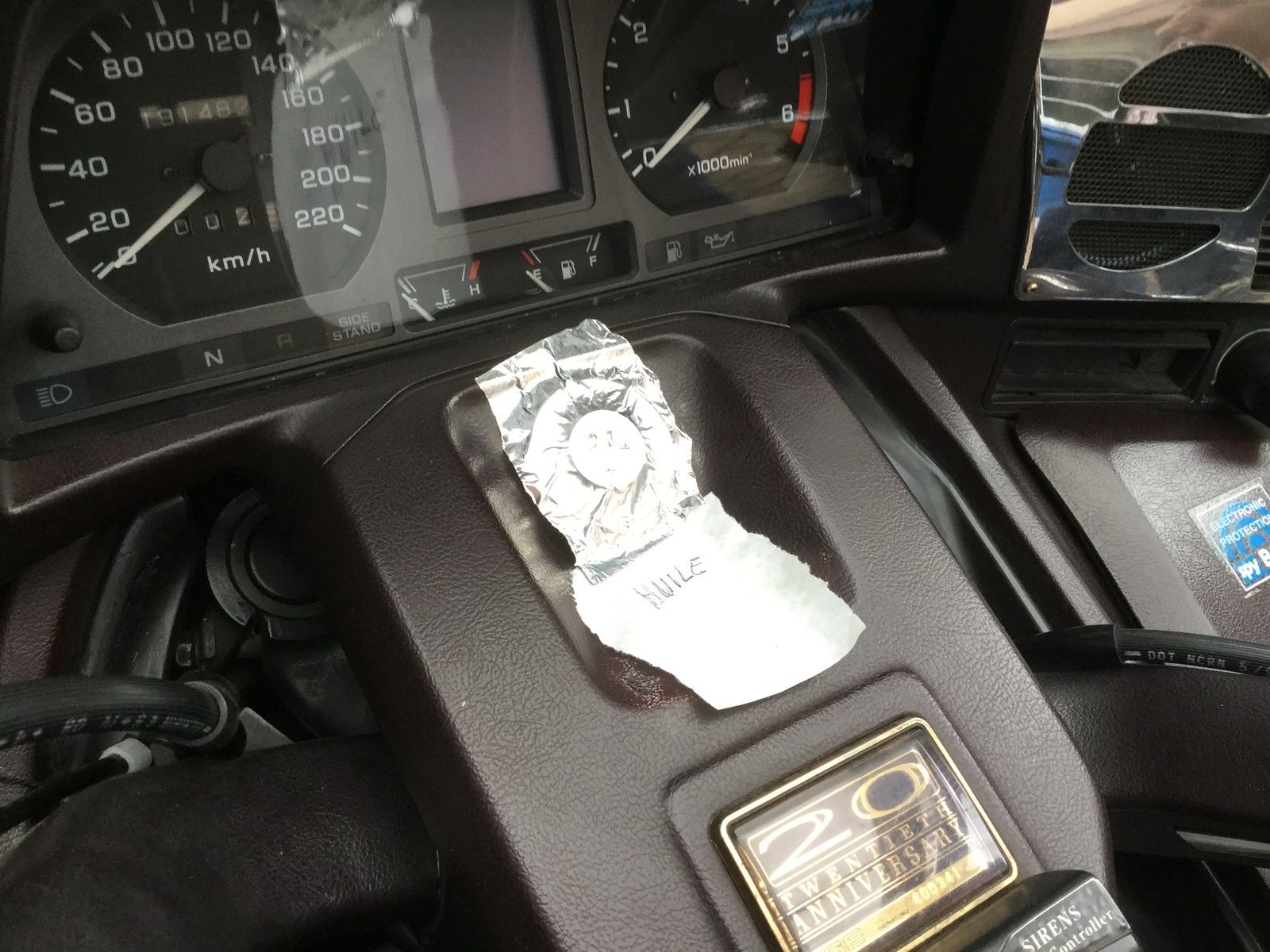

le papier sur la serrure de la moto est pour éviter de faire une grosse bétise en démarrant sans huile

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

Puis démontage du couvercle du carter d'embrayage

n° 1 sur l'image



Unsersbande Goldwing - 1500 remplacement de l'embrayage

1ere photo

la pièce n°8 avec les tétons cassés



les deux autres sont l'assemblage des pièces comme elles sont normalement

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

La partie carrée en métal est une pièce usinée par notre ami Marc

devait servir à tenir l'embrayage pendant que l'on dévise

le écrou central du 27 (de tête)

mais il prenait appuis sur les tétons qui ont cassé ety obligé Marc à ré-ouvrir le tout



Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

En réalité

il faut confectionner un outil qui prend ici (en rouge) afin de dévisser l'écrou et non par les tétons qui casseront sous l'effort

Unsersbande Goldwing - 1500 remplacement de l'embrayage

Photo 3

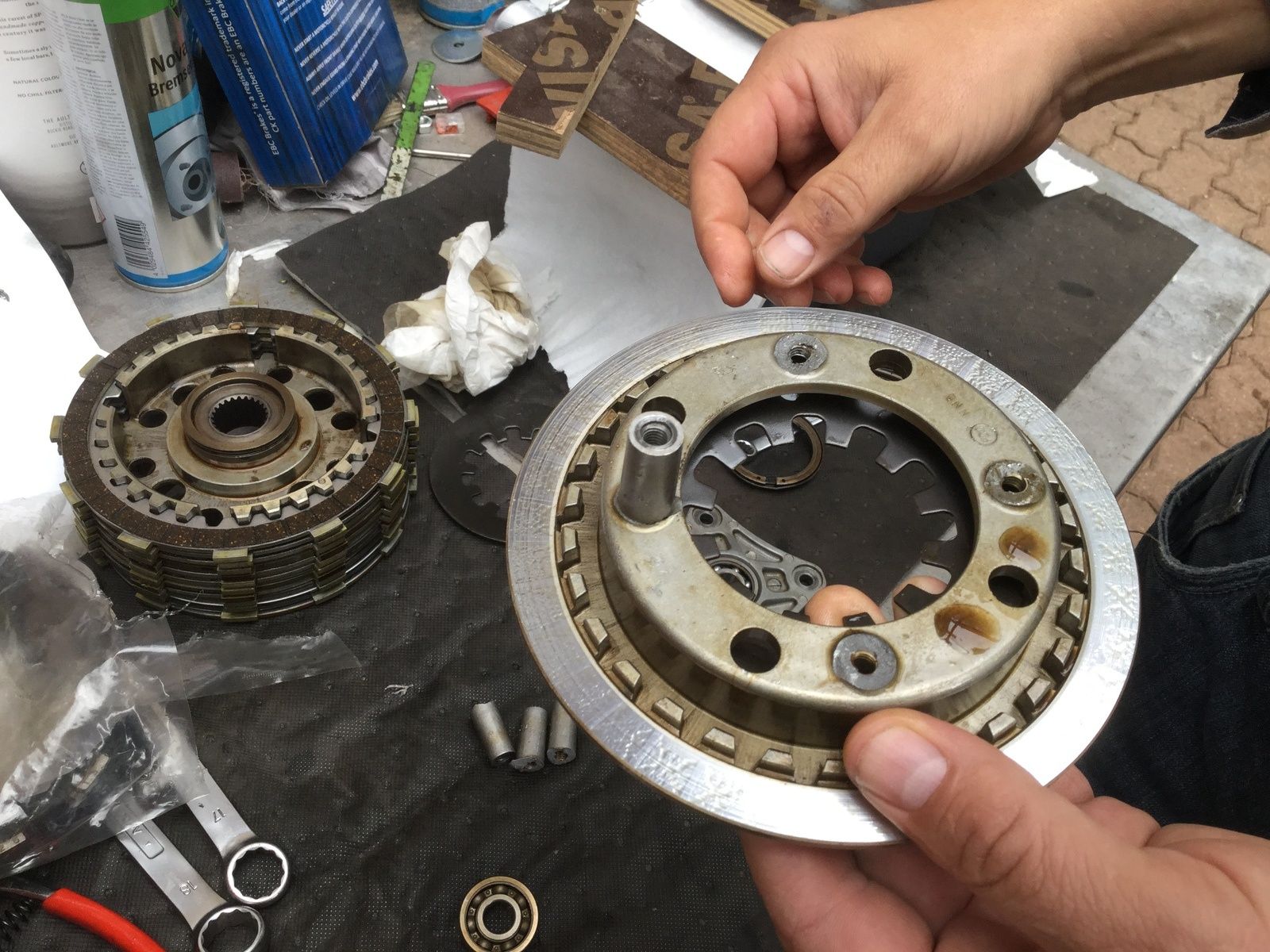

c'est la plaque qui se monte sur les tétons

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

Ici les tétons cassés

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

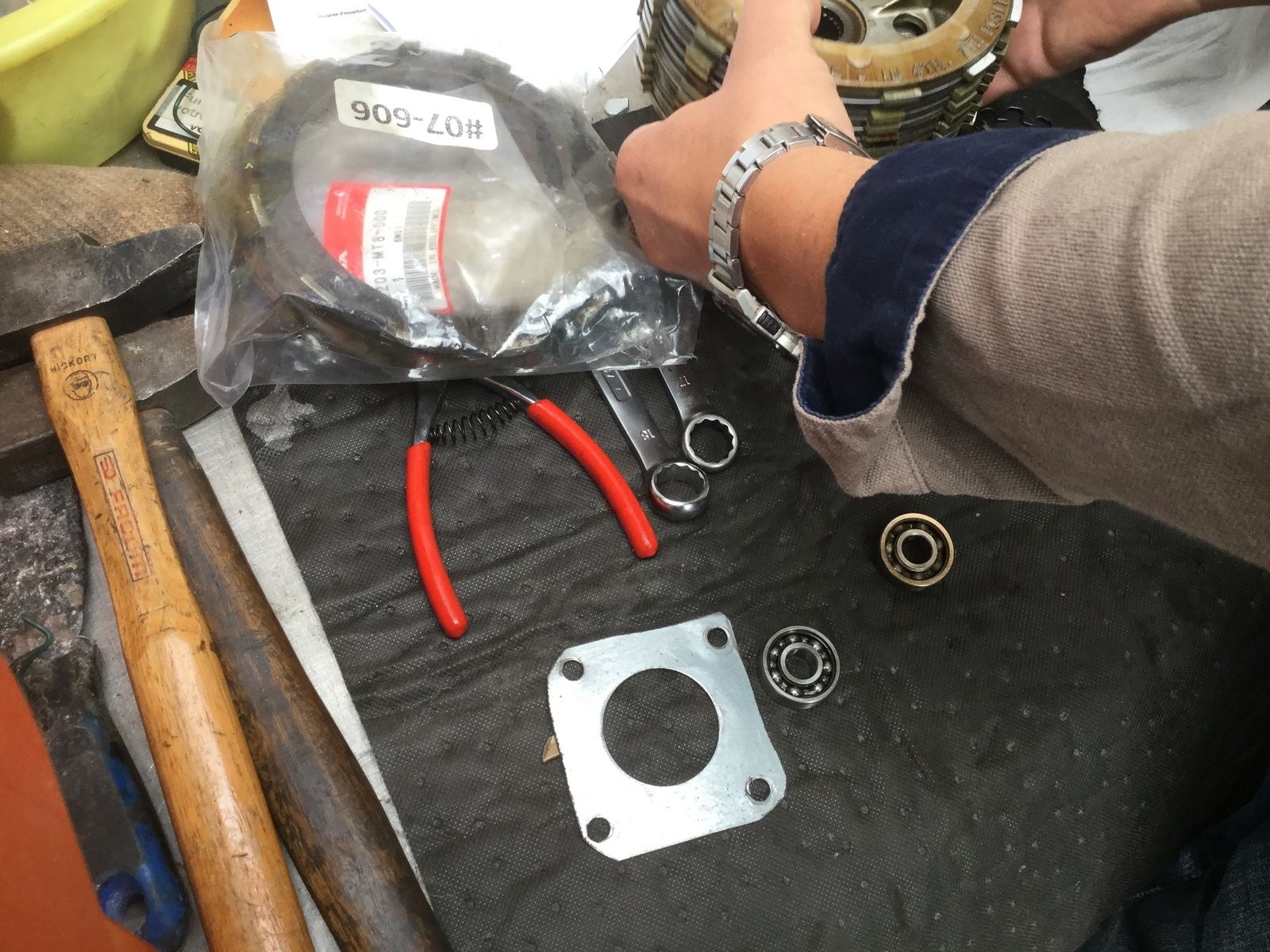

La plaque de butée et son roulement

pièce 23

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

L'embrayage son emplacement

en rouge c'est le cylindre récepteur ensemble numéro 6

et en bleu la cloche d'embrayage dans laquelle viennent se ficher les disques d’embrayage

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

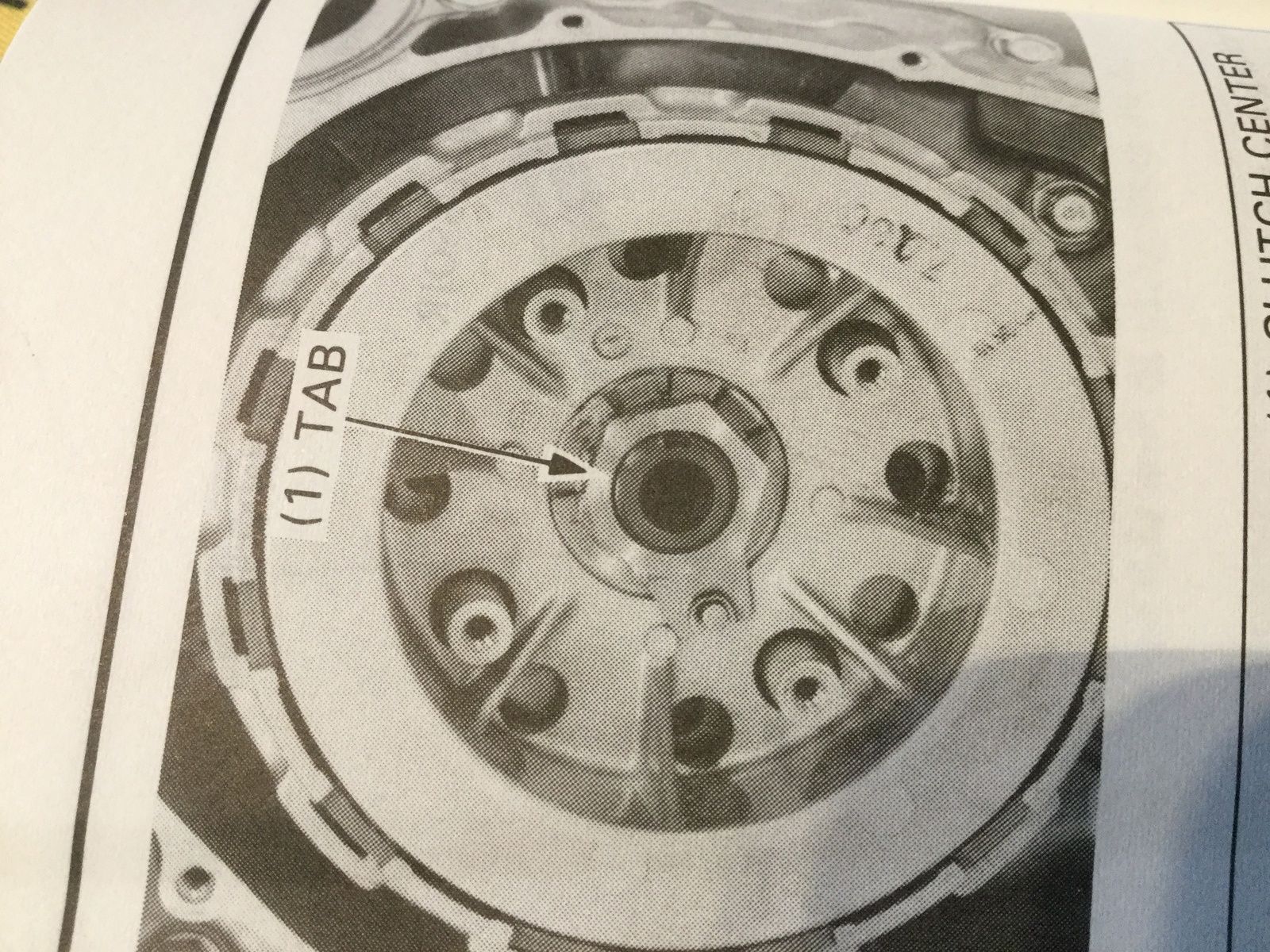

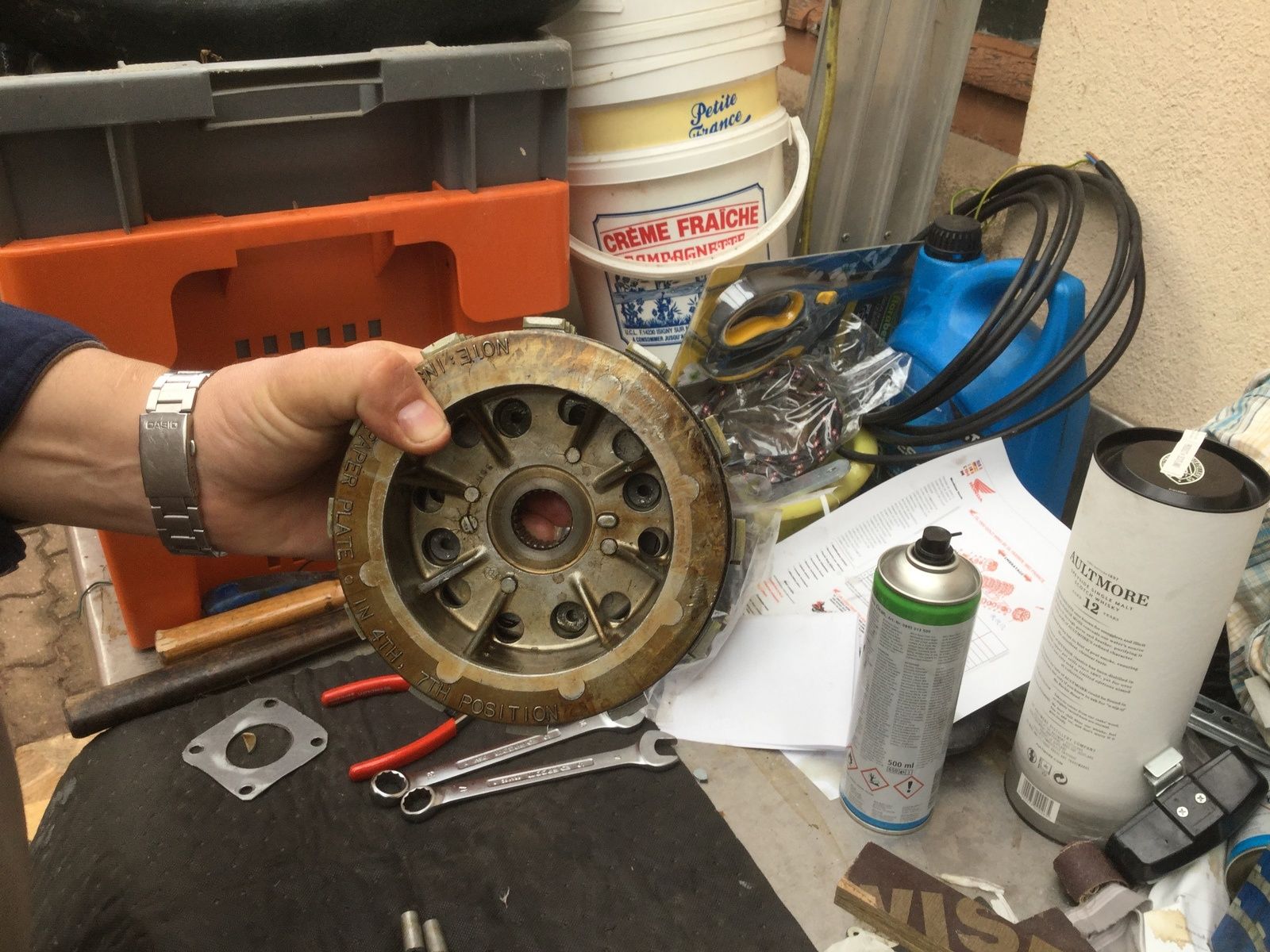

L'écrou et sa rondelle frein

qui tient les disques au milieu

faire attention

des ailettes sont repliées pour éviter à l’écrou de se desserrer

bien repérer lors du démontage et prendre des photos

c'est toujours utile

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

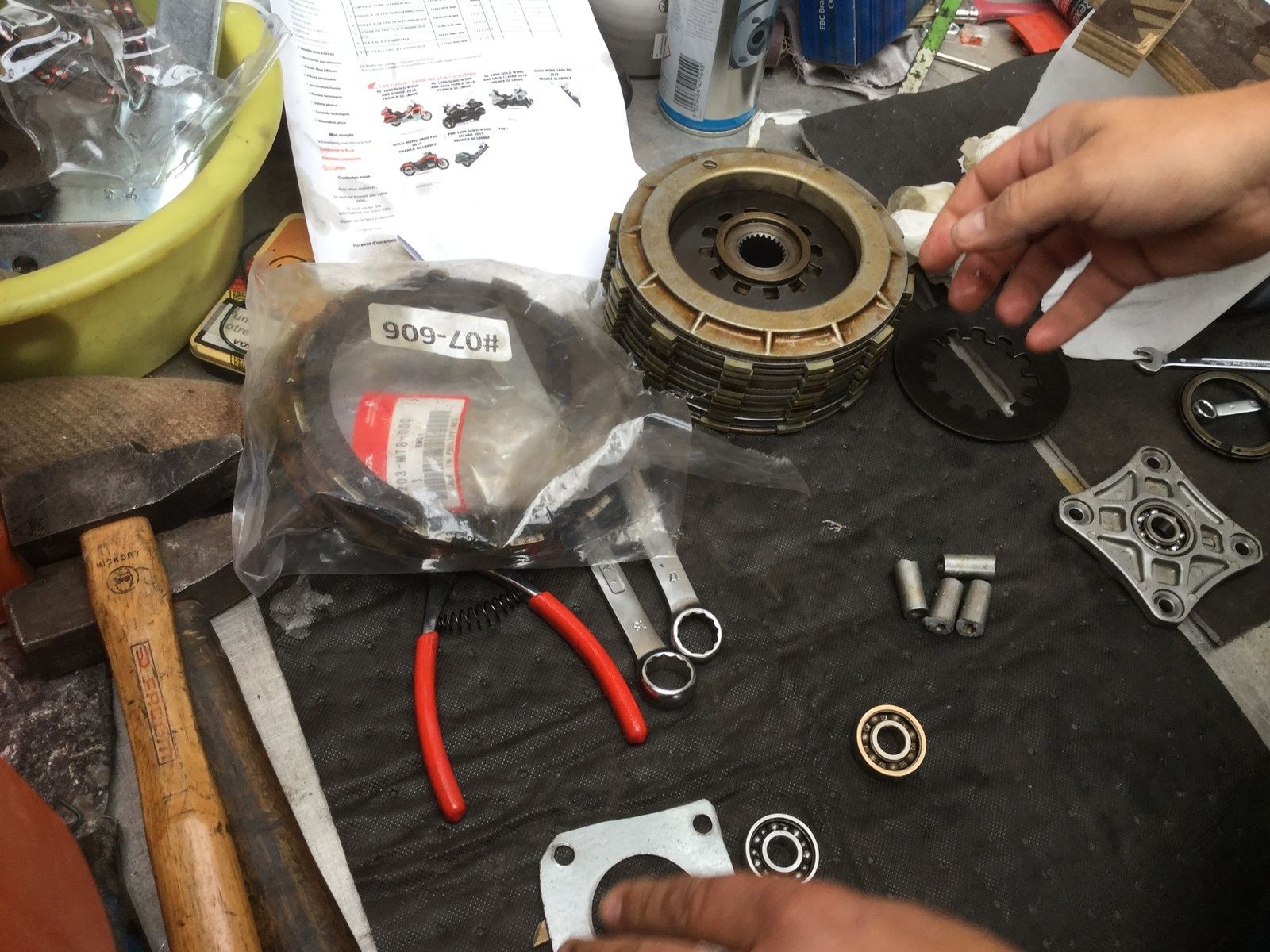

Donc les photos du remontage

monter l'écrou dans la cloche

bien noter ailettes repliées

(une d'entre elle est replié contre l'écrou)

puis remonter le plateau avec le roulement

voir les deux photos ci-dessous



Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

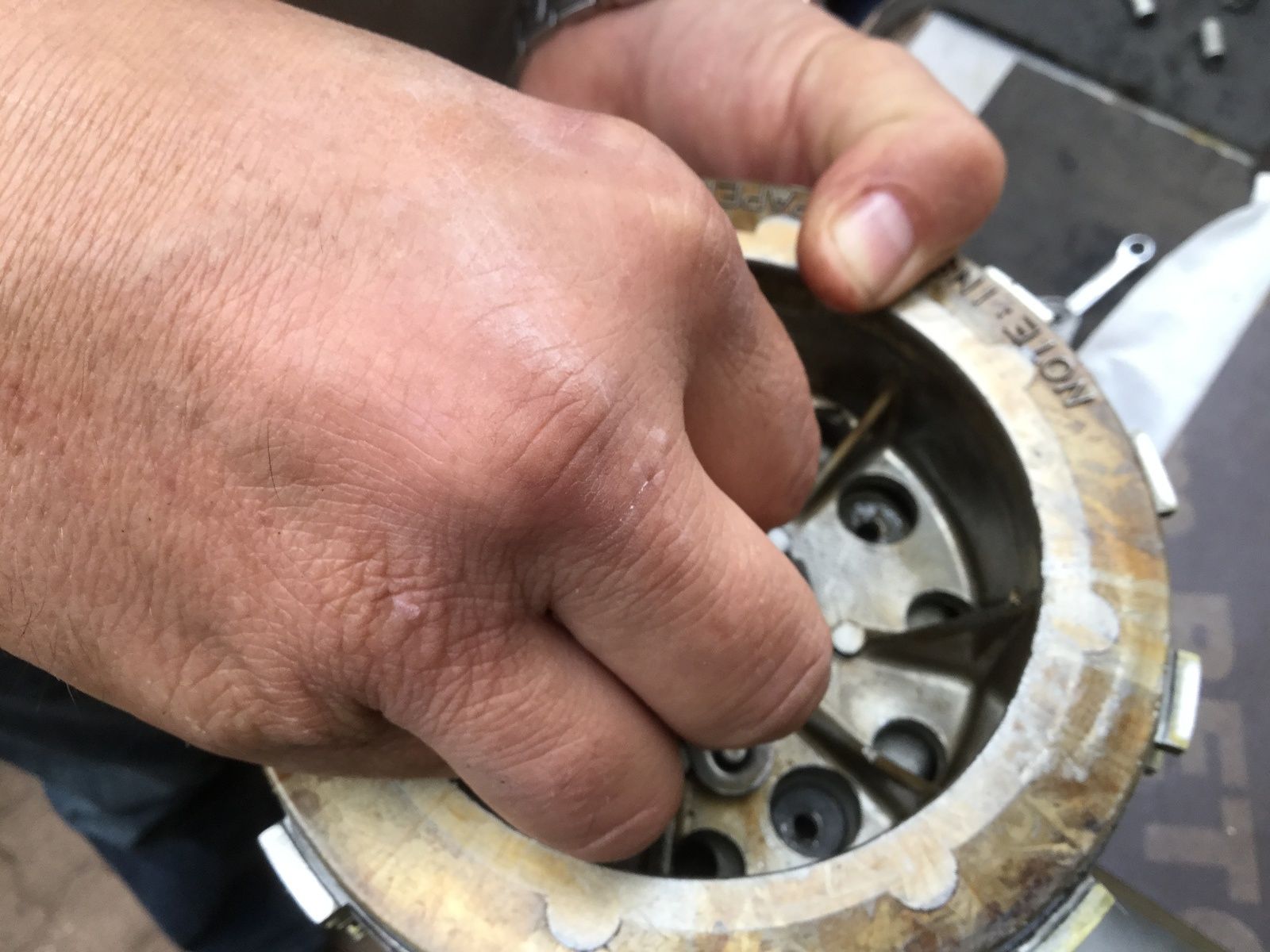

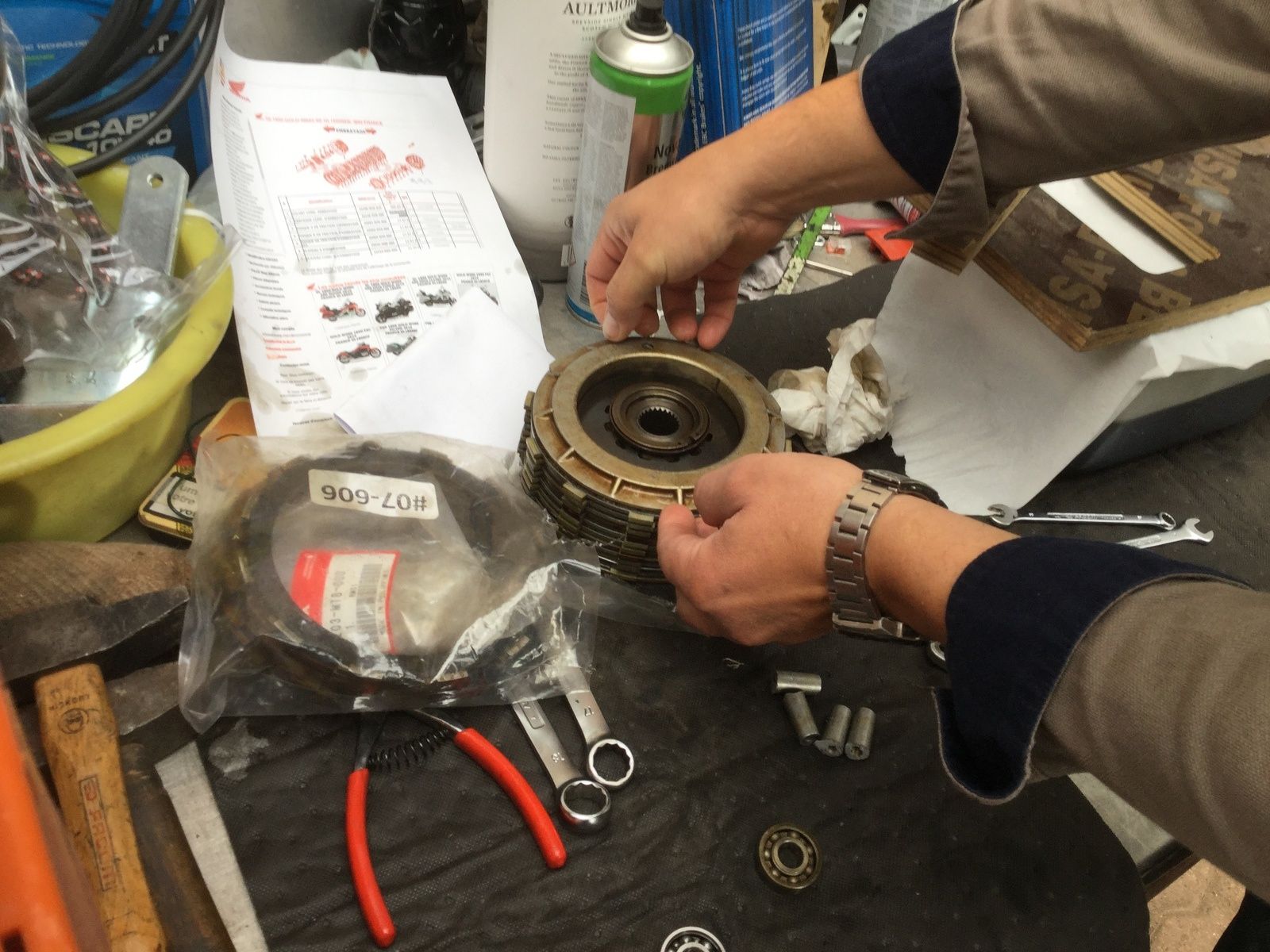

Faire le remontage dans l'ordre

les disques sont montés avec l'écrou

Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage

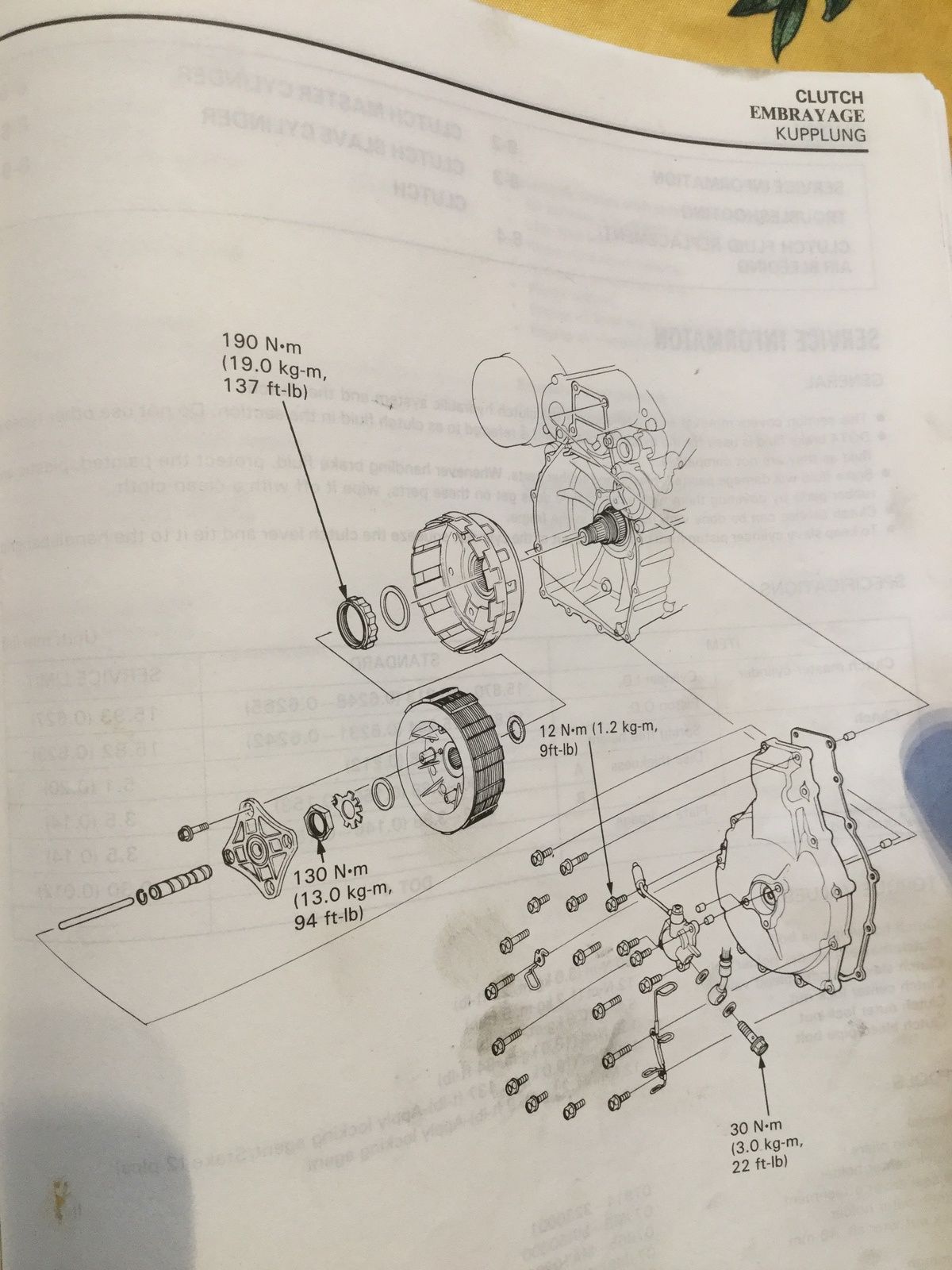

Voici quelques photos du manuel

pour toute demande contactez nous !! (marc bien sûr)

qui commence à le connaître par coeur cet embrayage



Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
Unsersbande Goldwing - 1500 remplacement de l'embrayage
