Marc, Unsersbande sur 1500, nous propose ce sujet

Le lien en fin de sujet

Après avoir acheté deux leds projetant le sigle goldwing au sol, reste à trouver l’emplacement et le moyen de les poser.

Après avoir fait le tout de nuit de la moto avec un élément branché sur une batterie, je me rends compte qu’il me faudra les poser sur l’arrière car à l’avant avec les feux de jour le sol est trop éclairé.

 C’est donc décidé, ce sera posé au niveau des valises AR.

Mais pas envie de percer la valise et d’avoir ce projecteur Led qui dépasse à l’intérieur, trop de risques de l’abimer en mettant les bagages.

Il fallait donc trouver une idée, qui permette d’être étanche, orientable après la pose est que je peux fixer quelque part et éventuellement démonter un jour.

J’ai donc opté pour réaliser cela avec des pièces sertir de conduite de type Mapress inox

ils ont des joints toriques pour l’étanchéitée et peuvent être orientés tant qu’ils ne sont pas sertis.

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

Il faut donc prendre deux bouchons

et les percer pour incorporer le projecteur à led

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

 Apres quoi on prend les deux autres

et on y fait une découpe oblongue permettant de poser la moitié d’une fiche étanche,

pour l’y incorporer de force et avoir étanchéifié par un complément de silicone.

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

Après quoi

on prend un deux colliers inox que l’on recoupe pour raccourcir la fixation est que l’on soude sur un bout de Tube.

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800
Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

 Après quoi

une fois la longueur du tube ajustée

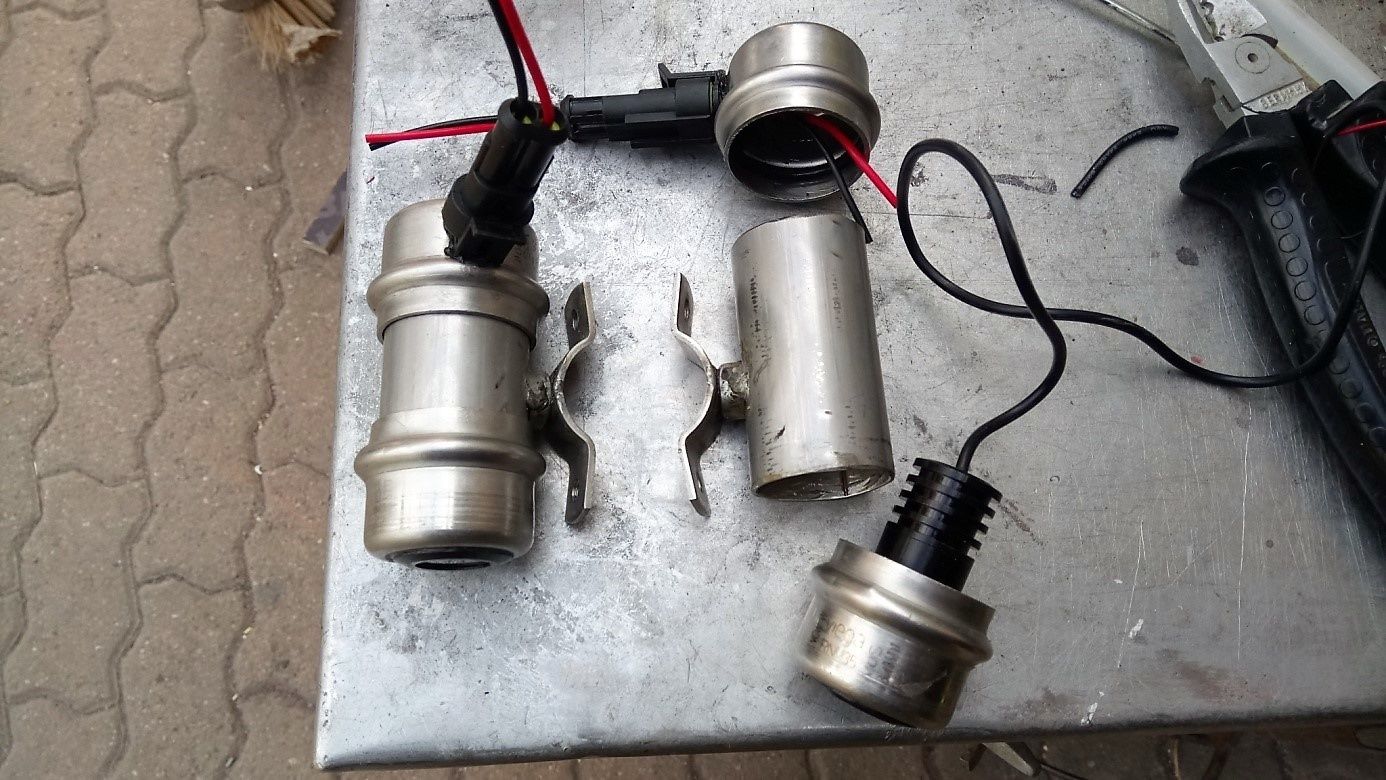

il reste à assembler le tout et faire le raccordement des câbles

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

 Prêt à monter sur la moto

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

 Une fois monté sur la moto reste à câbler

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

Apres tout ca, essais ….

Et pose d’un petit point de colle thermo-fusible pour éviter que le bouchon ne tourne ou ne tombe.

Ca donne donc cela.

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800
Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

Autre système de fixation

mais le résultat est aussi beau

Photos données et offerte par : Lammert Zijlstra

Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800
Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800
Goldwing Unsersbande - Projection de sigles goldwing 1500 ou 1800

Le lien !!

THAT'S ALL LITT AND THANK YOU MARC et LAMMERT

THAT'S ALL LITT AND THANK YOU MARC et LAMMERT
