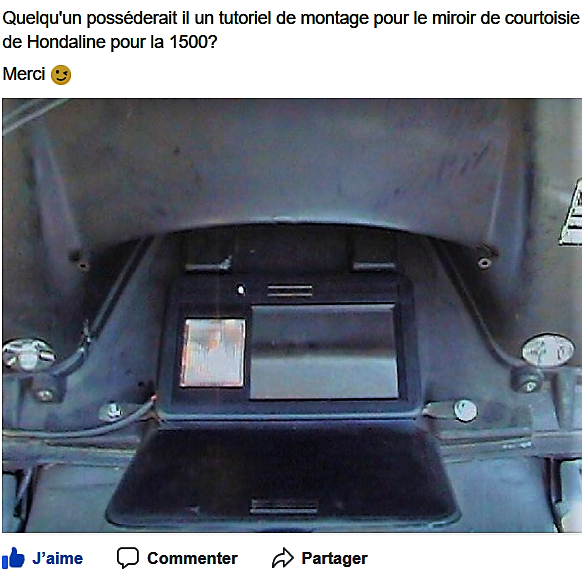

Le plan de montage du miroir de courtoisie?
je sais que dans ma base de bricolage, je n'ai pas de topic ni pour la 1500 ni pour la 1800. Jamais installé sur mon ancienne 1500 de 1993
Facebook met en relation c'est son rôle.
Notre goldwinger 1500 René (ami Belge) fait des recherches et finalement trouve le montage et où le connecter
Il est d'accord pour faire des photos et me les faire parvenir
Super non et en plus "il sait le faire" comme ils disent dans son pays : "Je te les envoie où les photos?
24 photos et 90 minutes de boulot pour installer la photo du dessous
René explique :
"Oui c'est sûr. Ce n'est pas là mon problème.
J'ai acheté le kit neuf qui traînait sans doute dans le fond du tiroir d'un garage, cependant le plan de montage n'y est pas.
Je voulais juste connaitre l'emplacement de l'interrupteur et le cheminement du câble comme à l'origine avant de le bricoler....
J'ai fait l'inventaire, tout y est selon l'origine"
Ouvrir le coffre arrière et mettre la moto sur la béquille
va falloir bricoler un peu
Démonter la selle

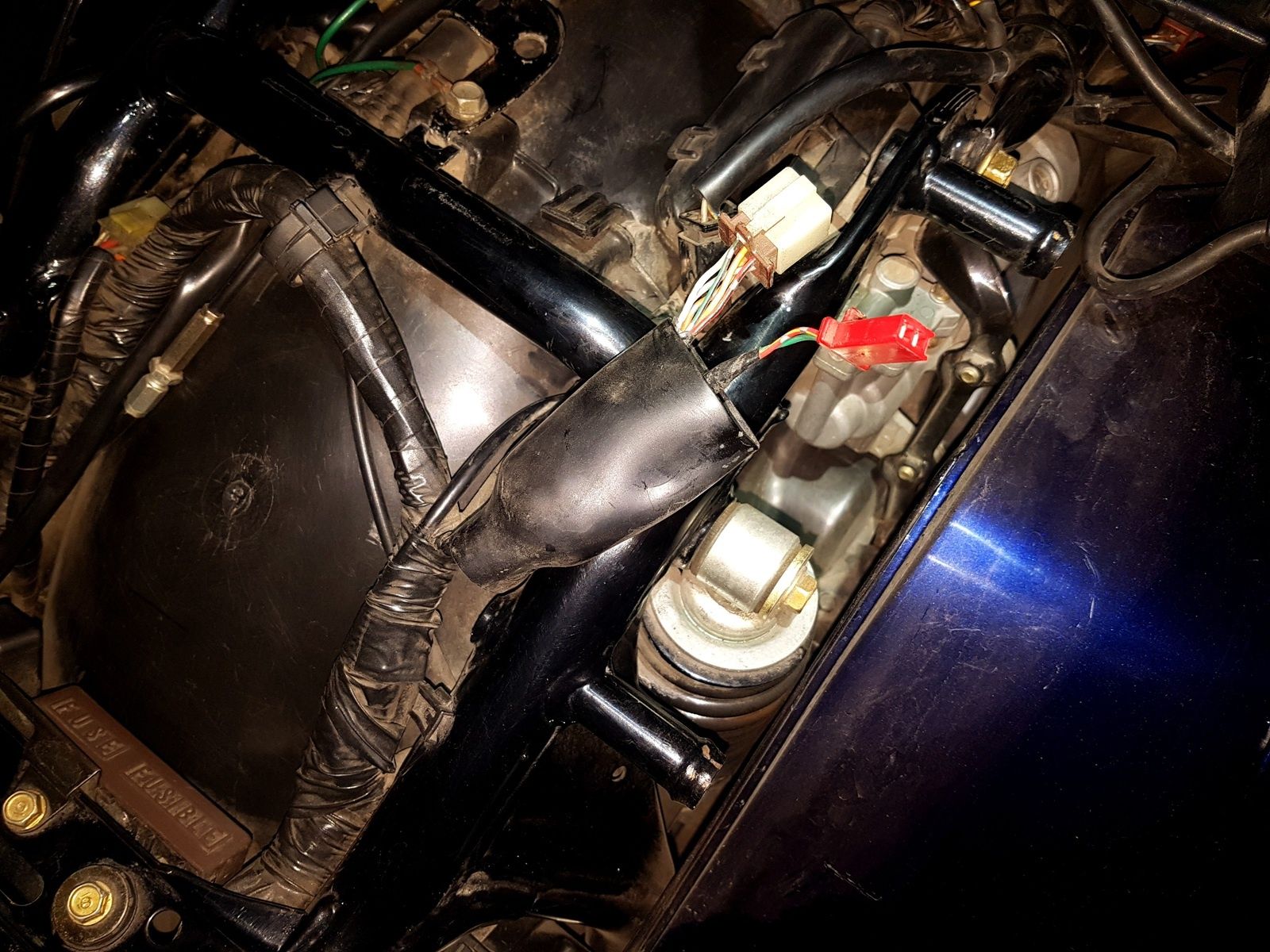

Repérer sous la selle la cloche
contenant les câbles et connectiques + et - d'origine
Le rouge et blanc

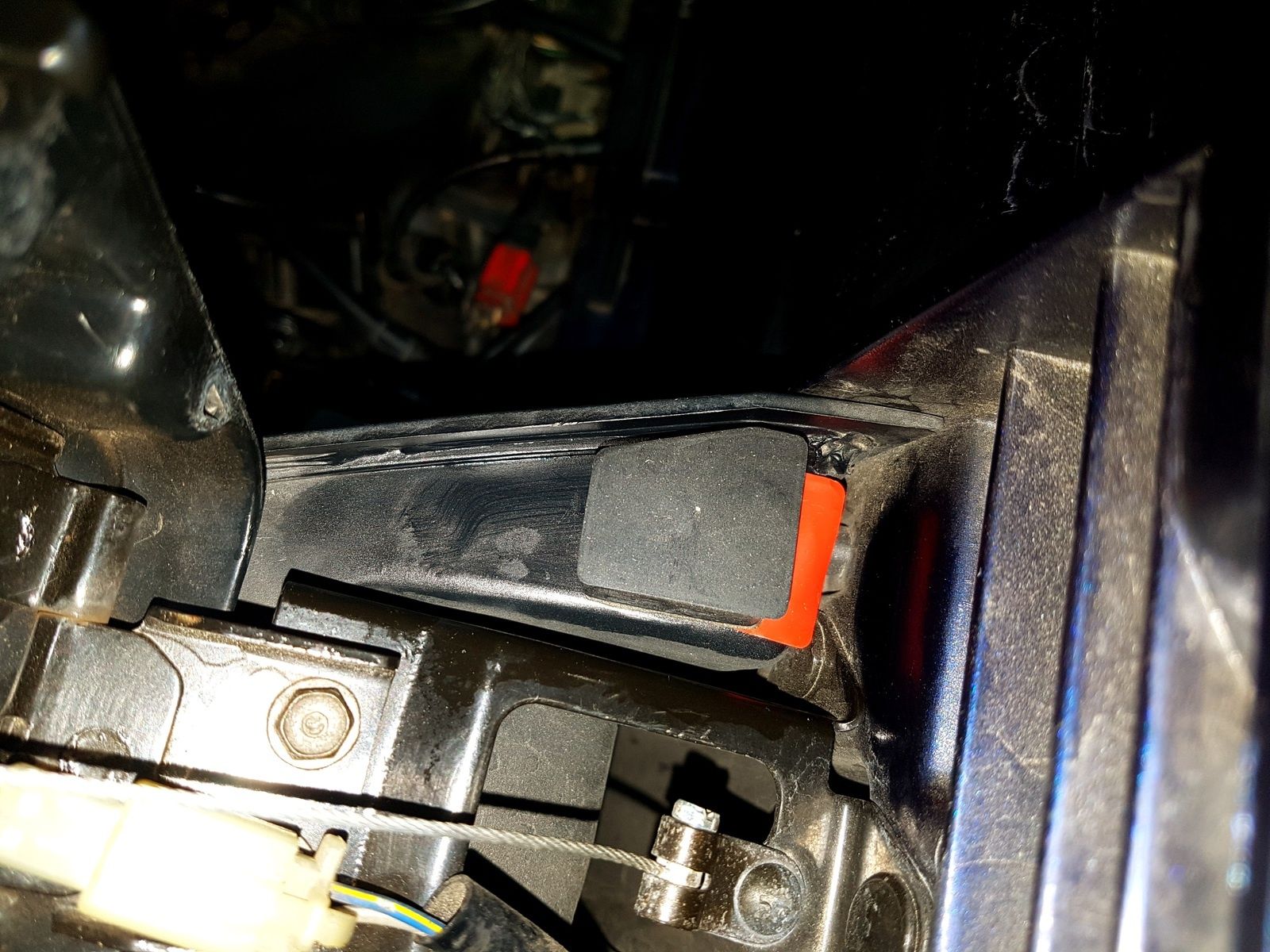

Installer le contacteur par le trou prévu à cet effet
Protéger le passage des câbles
Faudra percer un peu

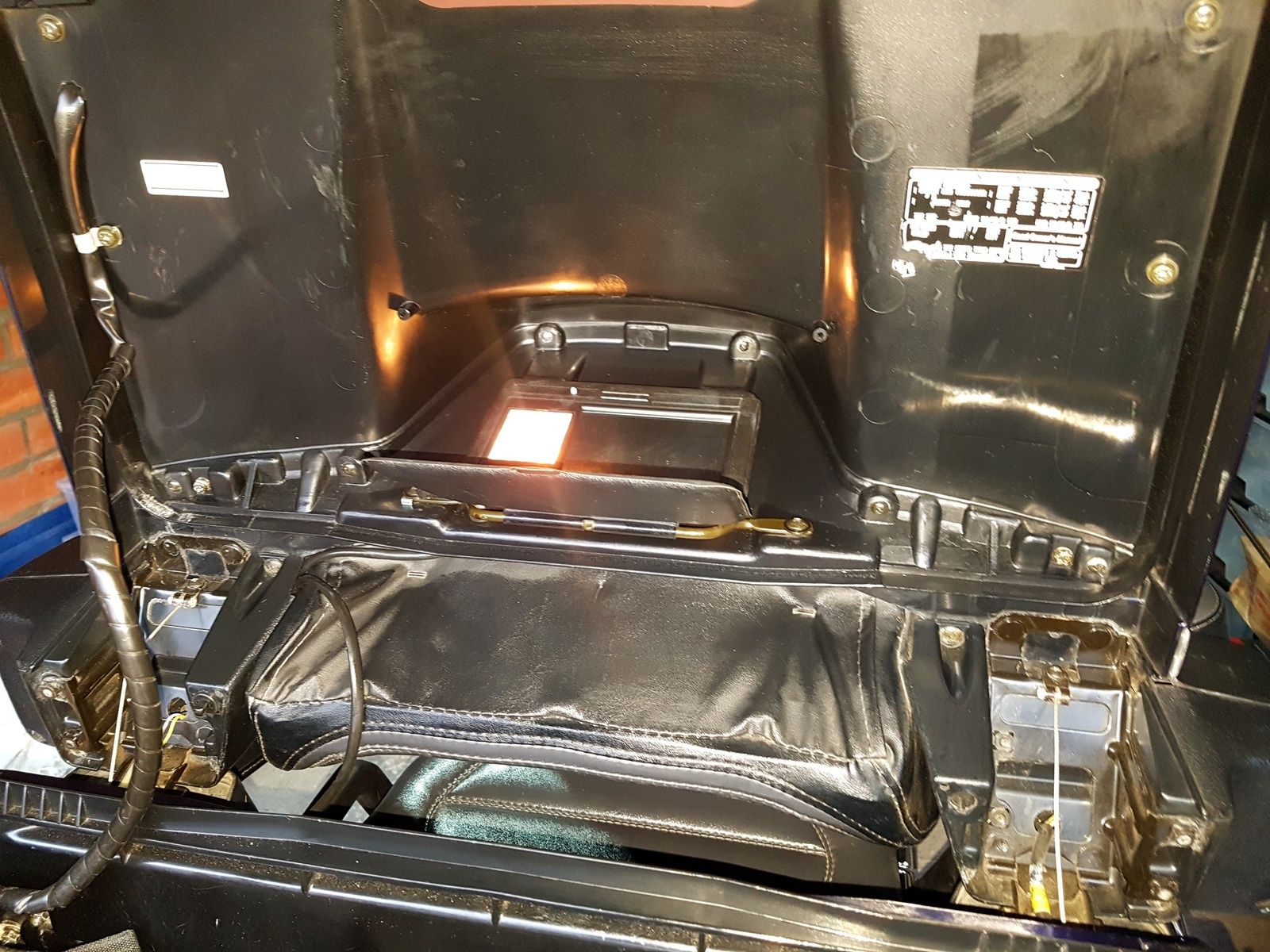

derrière le dossier passager

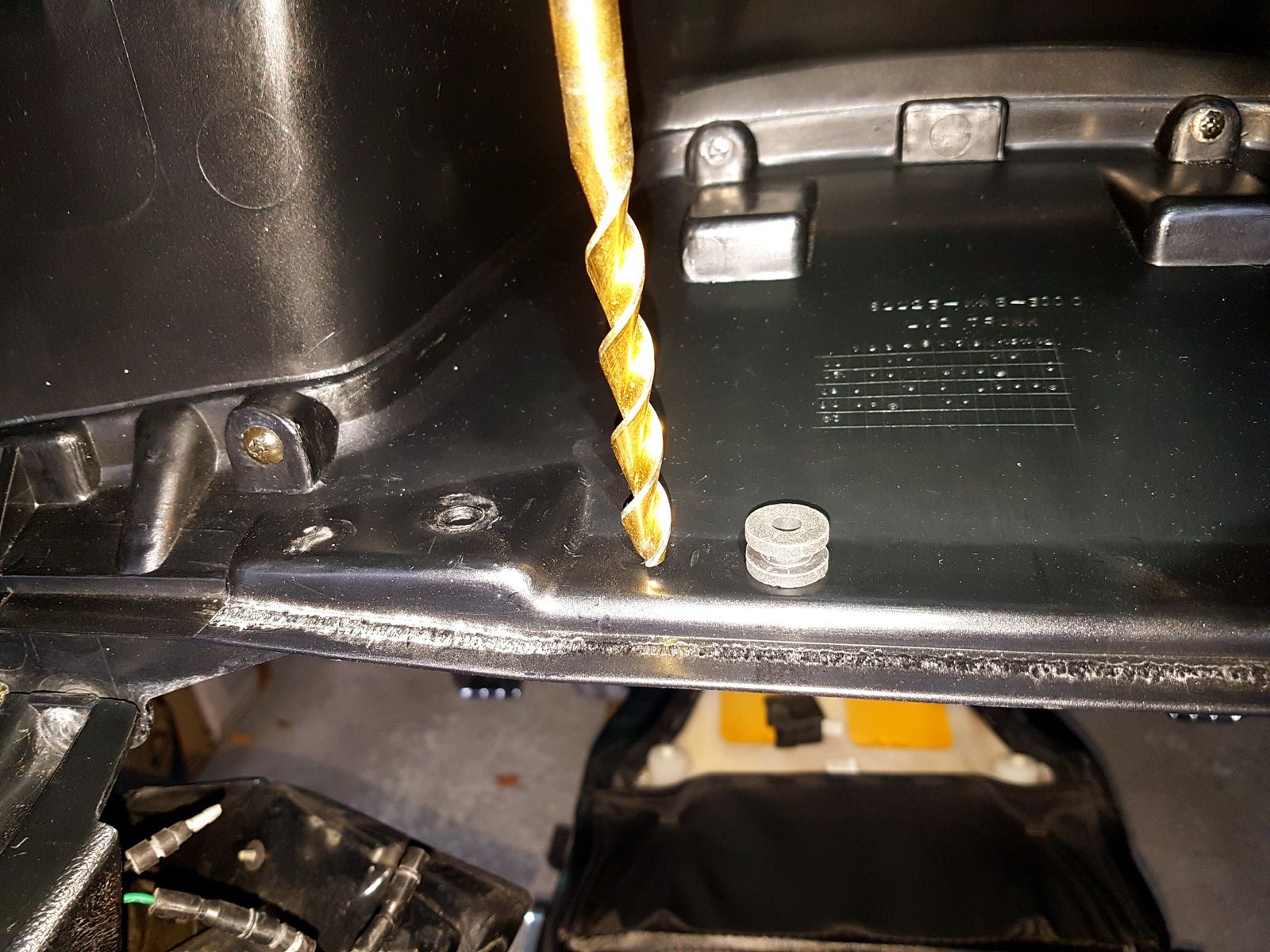

Il faut percer avec un foret de 10
Le joint est fourni avec le miroir
reste à faire passer le câble
mettez du savon pour placer le joint avec plus de facilité

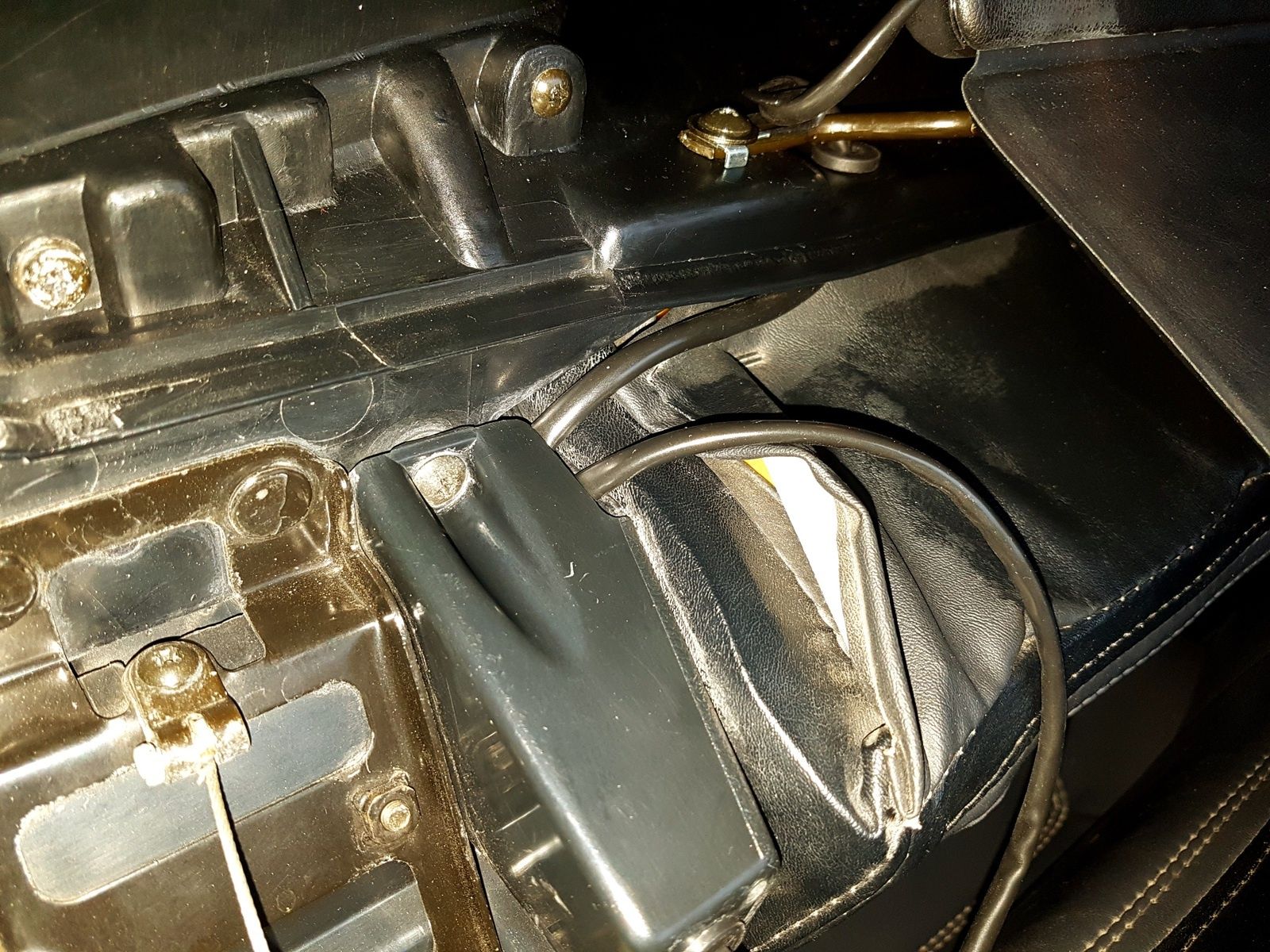

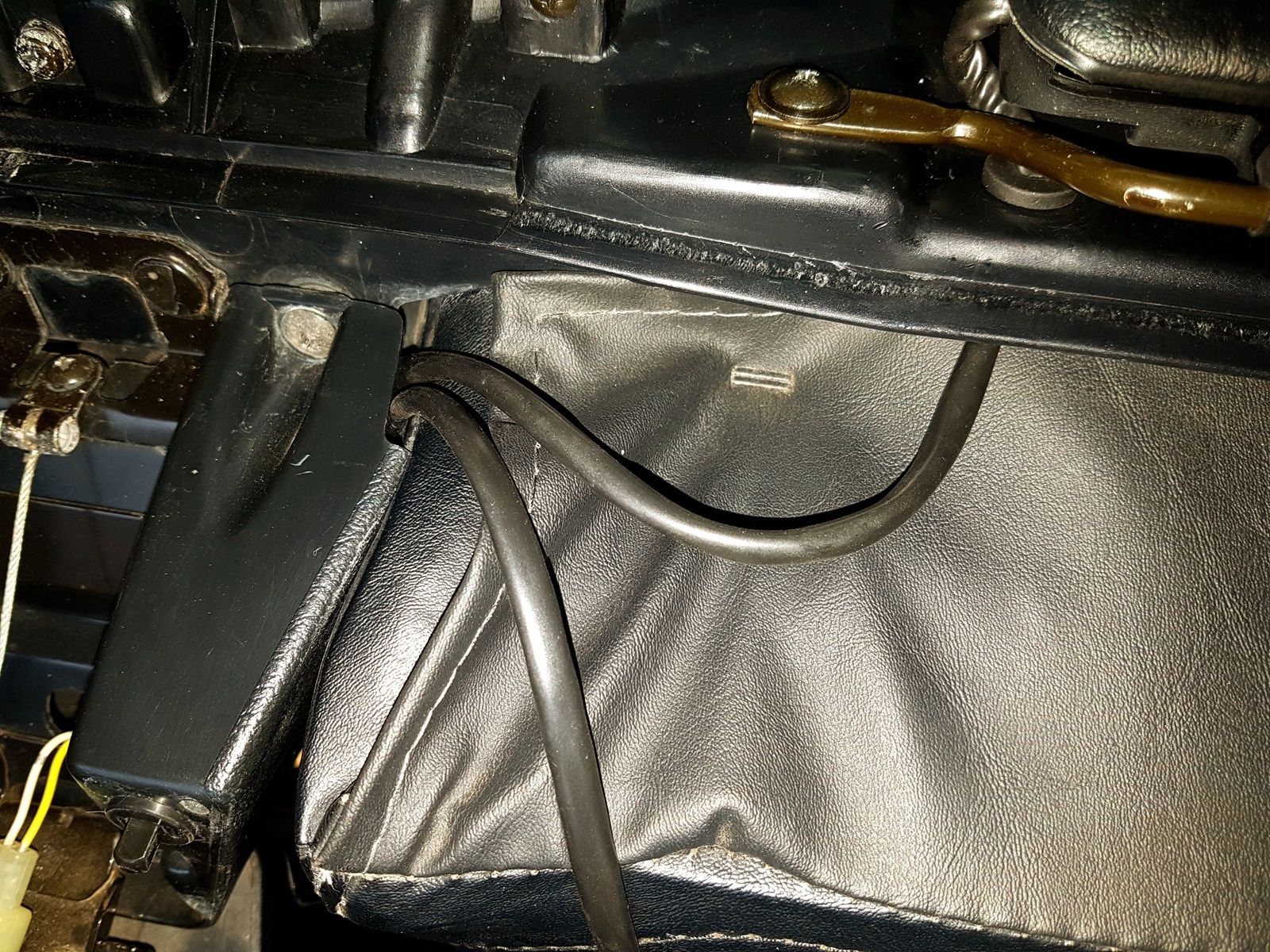

Bien placer les câbles
remonter le dossier
remonter la selle
on aura bien vérifier avant que cela fonctionne
bien sûr
Le miroir et l'éclairage est branché
il fonctionne
super et Merci René
THAT'S ALL LITT
