2 mars 2016 3 02 /03 /mars /2016 21:19

Translate........ see..the link right

Sujet découpé car beaucoup d'info

Le démontage,

la mesure des HP.....



http://www.unsersbandebikersdu67.com/2015/05/goldwing-1800-rappel-clignotant-ar.html







Démontage

de l'intérieur du couvercle du top-case



maintenu par une tripotée de vis



déconnecter

le boitier à l'intérieur du bossage



ensuite

on a accès

aux 2 vis internes du cache des HP

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

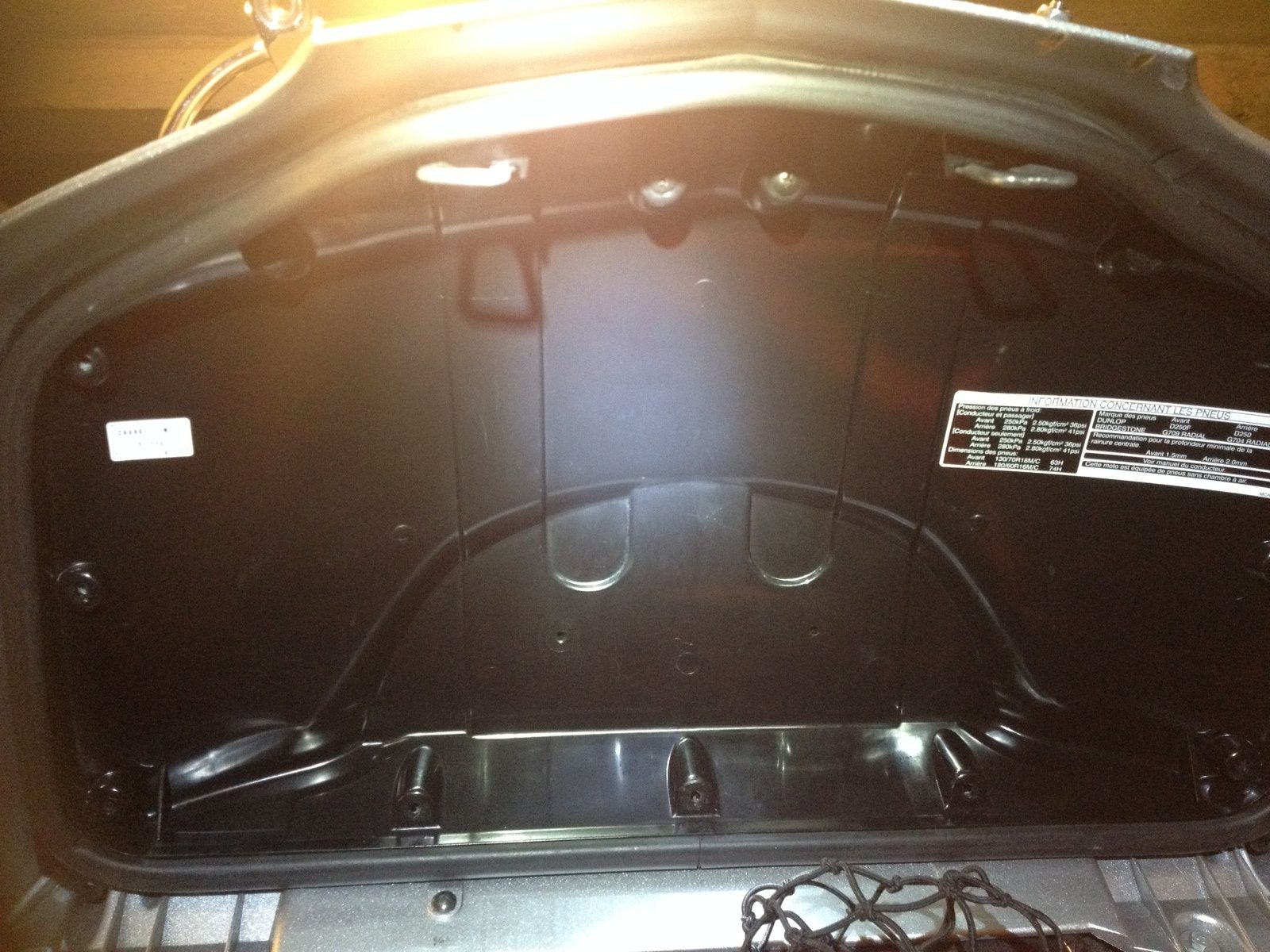

Je démonte mon coffre arrière

Effectivement il y a tout pleins de vis

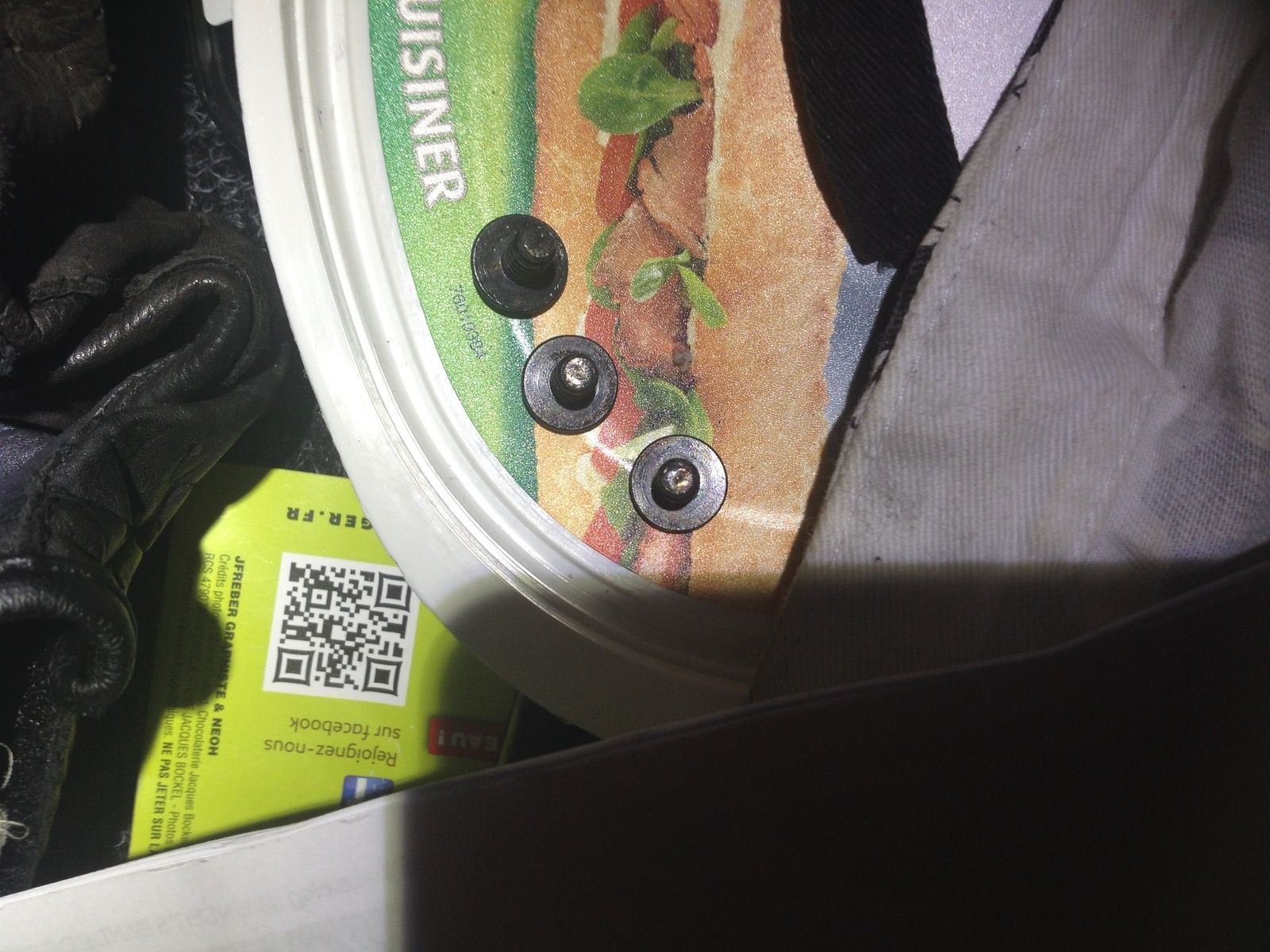

METTEZ UNE COUVERTURE OU AUTRE

pour éviter que les vis

partent dans le fond de la machine

puisque plus de selle

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Faut juste dévisser



Toutes les vis ont la même taille

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

sauf

celles du haut au milieu

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

sauf

celles du haut au milieu

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Il reste encore les vis des attaches



Côté gauche

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

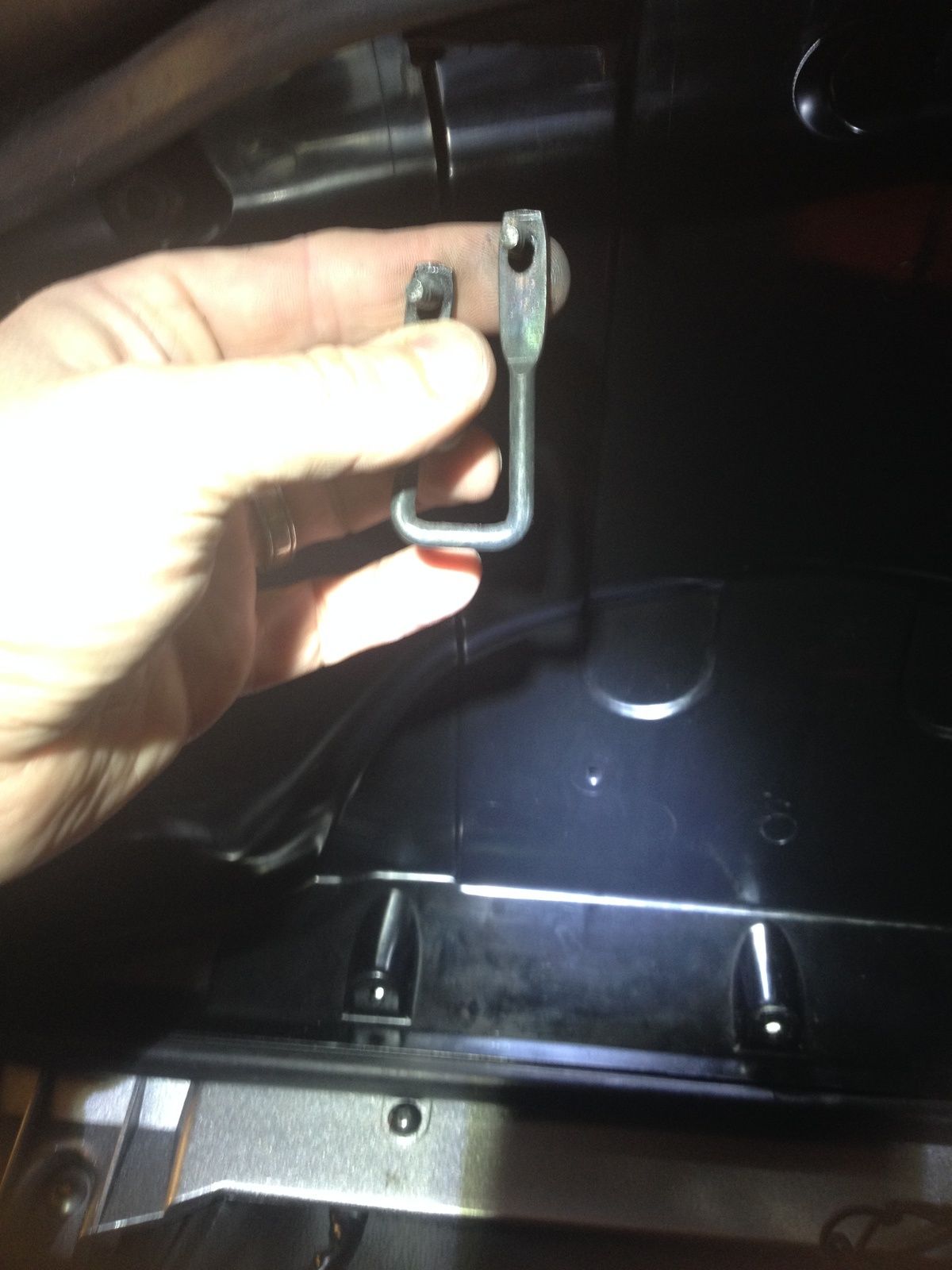

Voici les deux attaches elevées

On verra au remontage

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Pour les techniques

les professionnels de la fiche technique

Lol !!

Certaines photos

ont été récupérées sur le net

Mais j'y ai rapporté les miennes

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

HP de Jack

les hauts parleurs sont dans le bon sens

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Merci pour ces mesures

intéressantes quand on veut changer

ses HP

ou

installer des nouveaux hauts parleurs

10 centimètres

4 Ohms

et les Watts??

Et des étanches??

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Ma méthode

dont j'ai vu la manière sur cette vidéo

(ci-dessous)

Je pense comme Jack

qu'un levier plastique

du style pour démonter les pneus de vélo

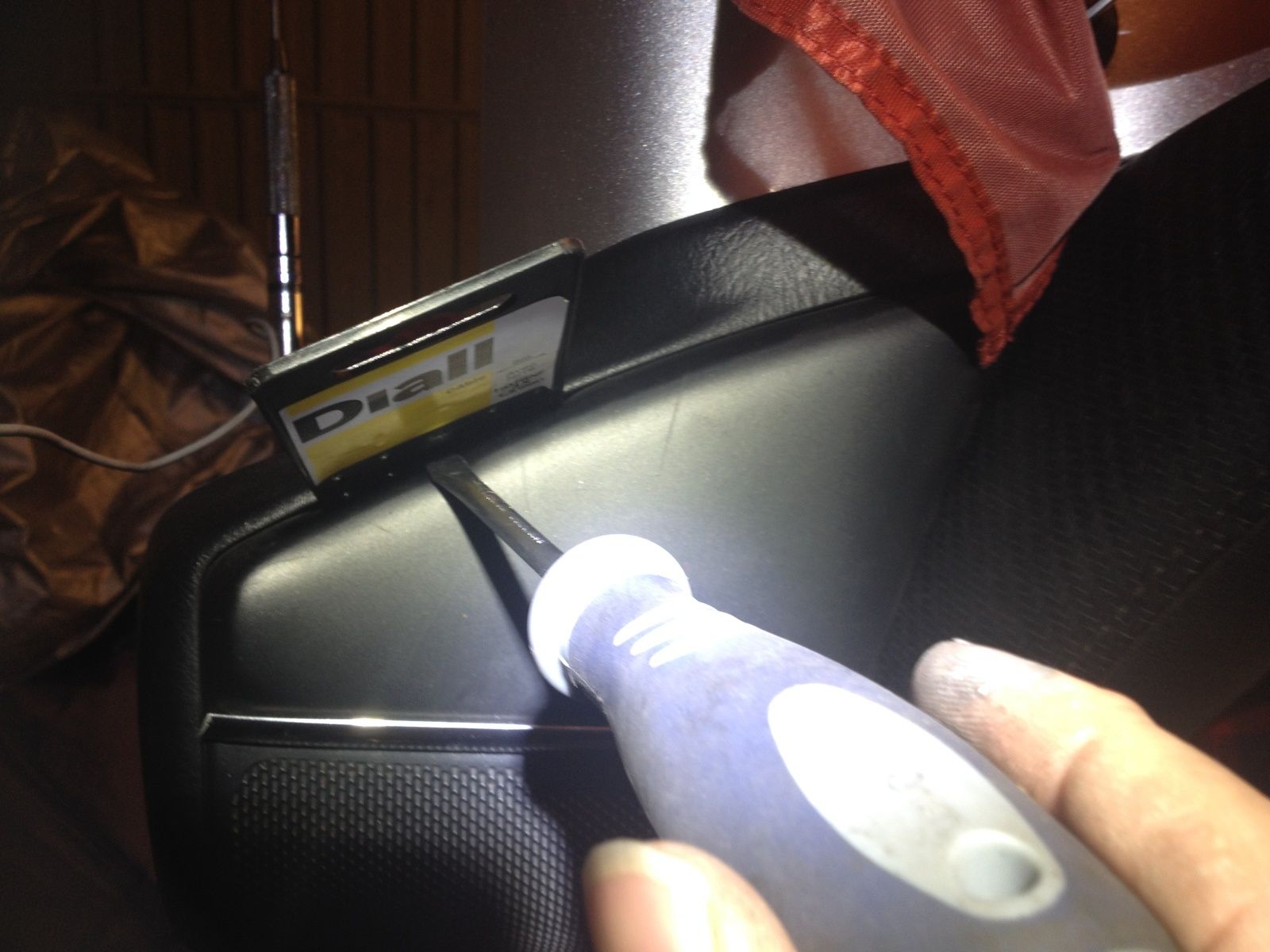

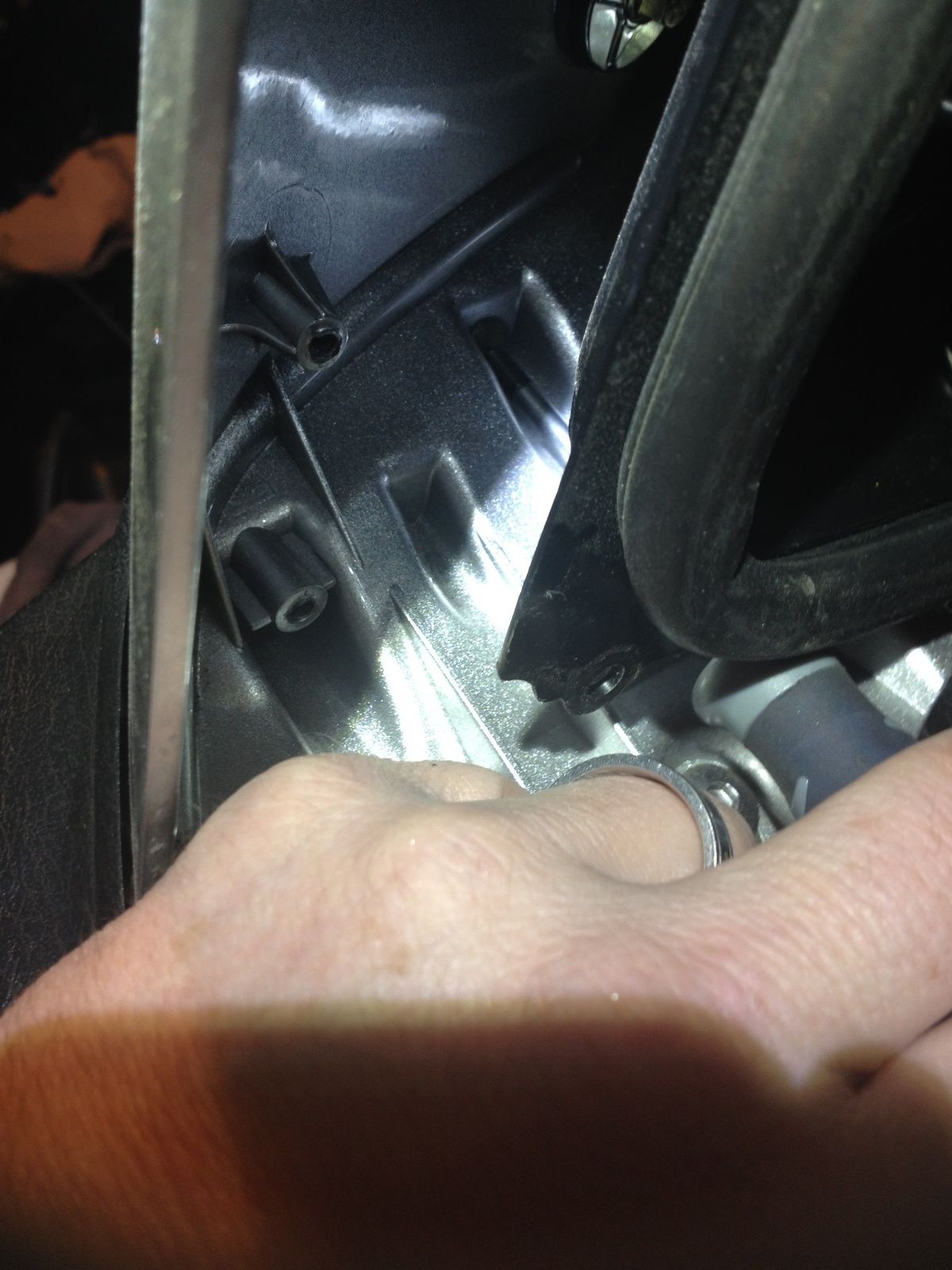

Moi

j'ai utilisé une plaque en plastique dure

que j'ai glissé entre la partie molle

des reposes coudes passagers

et

la carcasse dure du coffre de toit

et le tournevis a fait levier.

Il y a trois tétons en prise

dans cette partie du coffre.

La partie basse située en avant

est fichée dans le boitier situé aux dessus de la petite trappe

Il ne faut pas hésiter à légèrement tirer dessus

quitte à s'aider par un petit tournevis

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Si vous devez les enlever

faites sur la machine

car uen fois le boitier dans les mains

c'est plus pénible

La pépette m'a dit

tu sais finalement,

je n'entends pas trop bien à l'arrière

avec les hauts parleurs quand on roule....

Ah bon.

Finalement je déclipse la grille des Hp

et

tombe sur les fesses !!

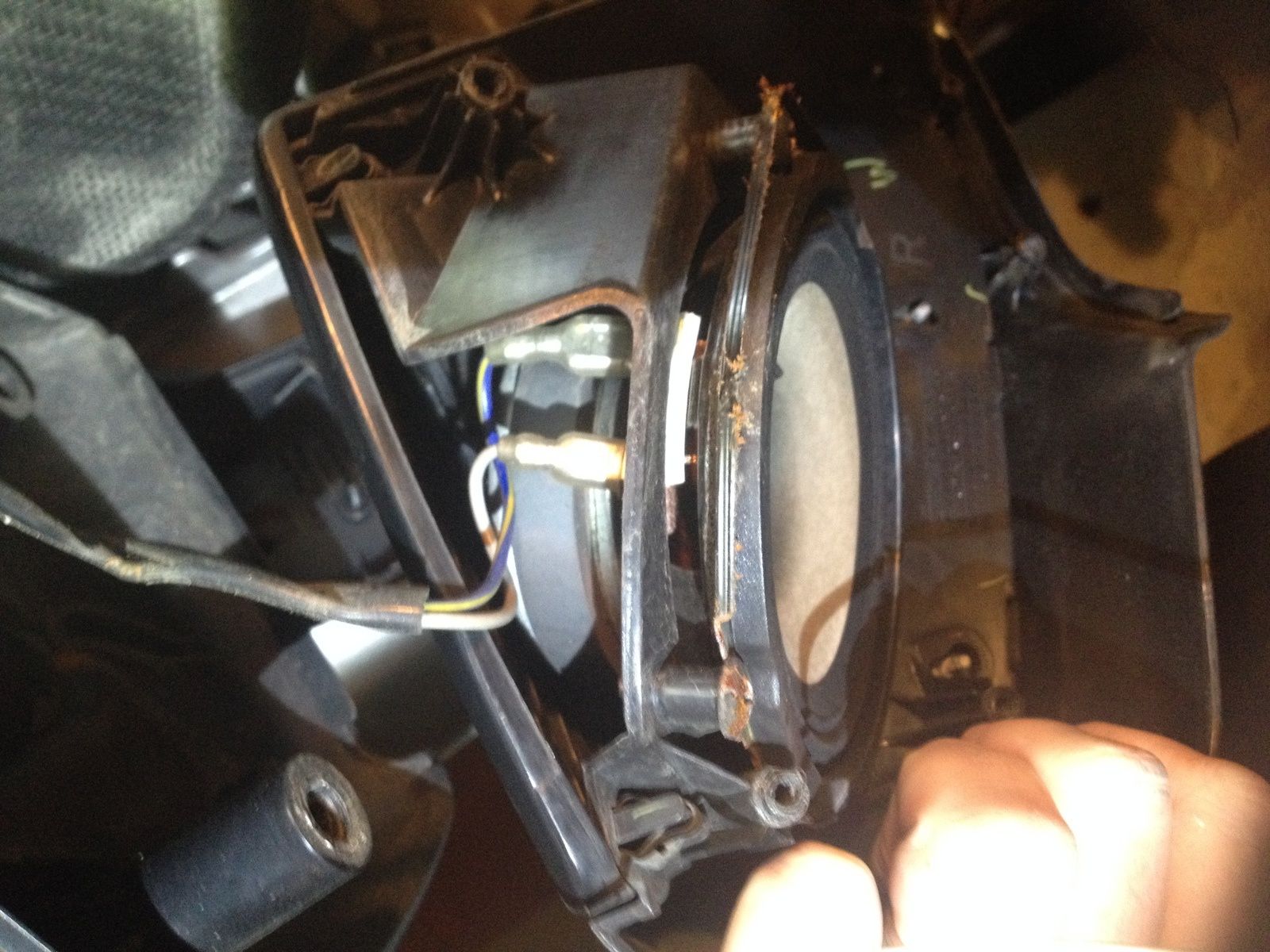

Les HP sont montés à l'envers

je répète

les HP sont montés à l'envers !!



Le cône est dirigé vers le bas

l'aimant sur lequel on voit les inscriptions

est face à la grille.

Le son est coincé dans la boite !!

En plus les hauts parleurs sont vissés depuis l'intérieur !!



D'où ce post !!

Je suis obligé de démonter tout le coffre pour réparer

cette bévue

INCROYABLE !!
INCROYABLE !!

INCROYABLE !!

Je vais faire aussi

ceci

les grilles arrières sont soumises

à la pluie..

Car les miens

sont pas protégés

Je n'ai pas ceci dans ma garde robe

la pépette si!!

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Reprenons



Faut déclipser sur la machine



Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Pas de difficulté

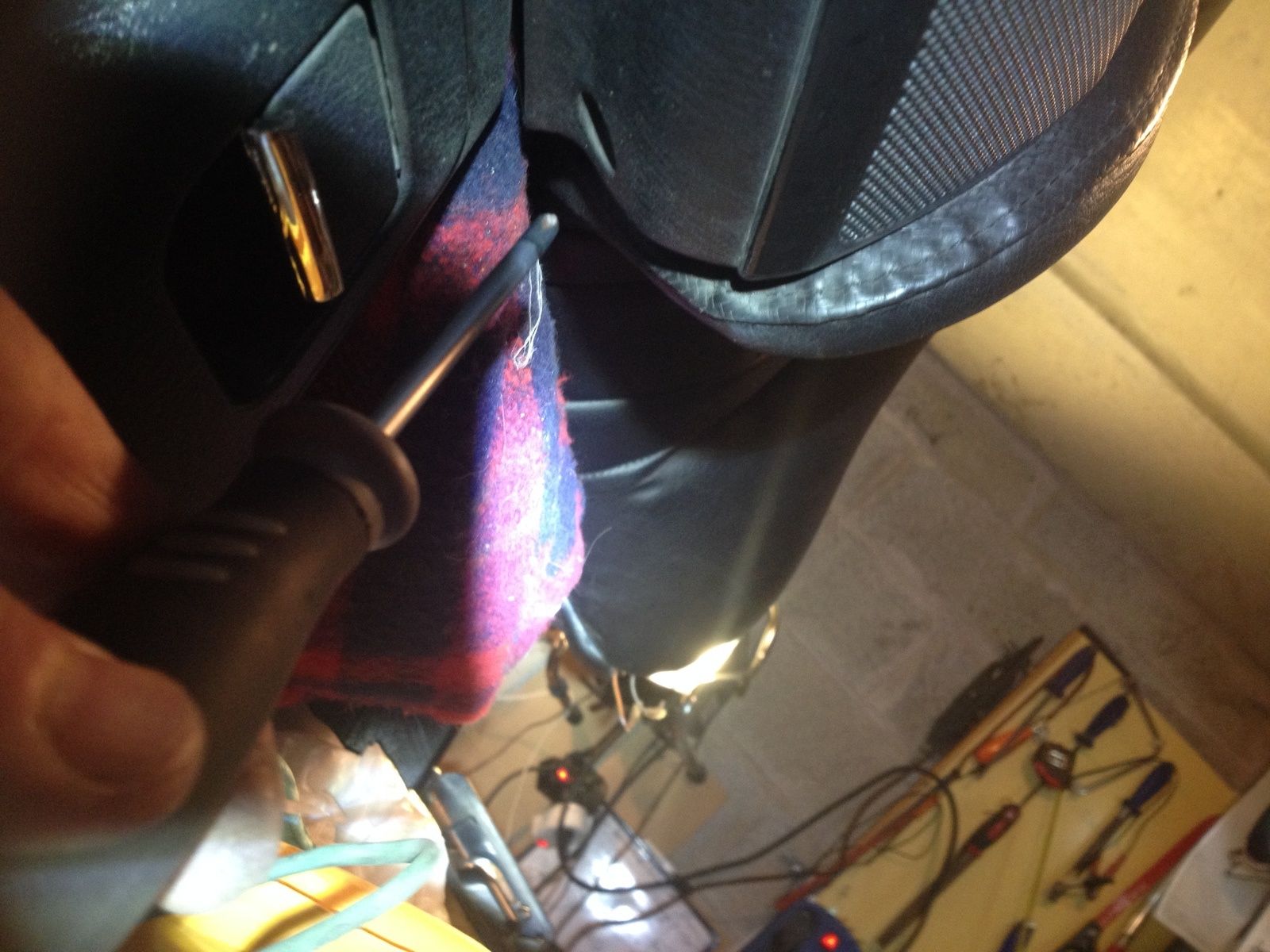

sauf qu'il faille dévisser

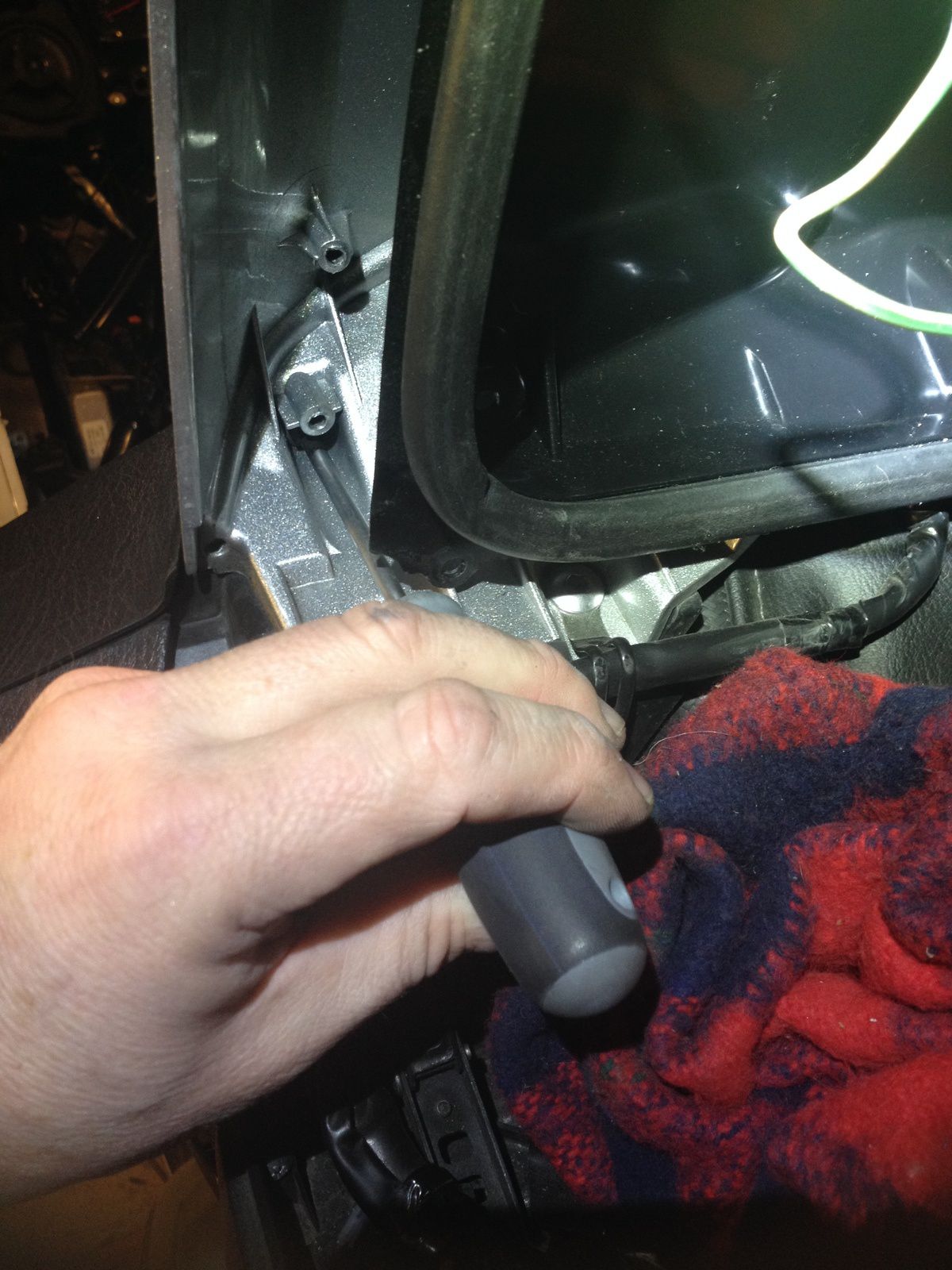

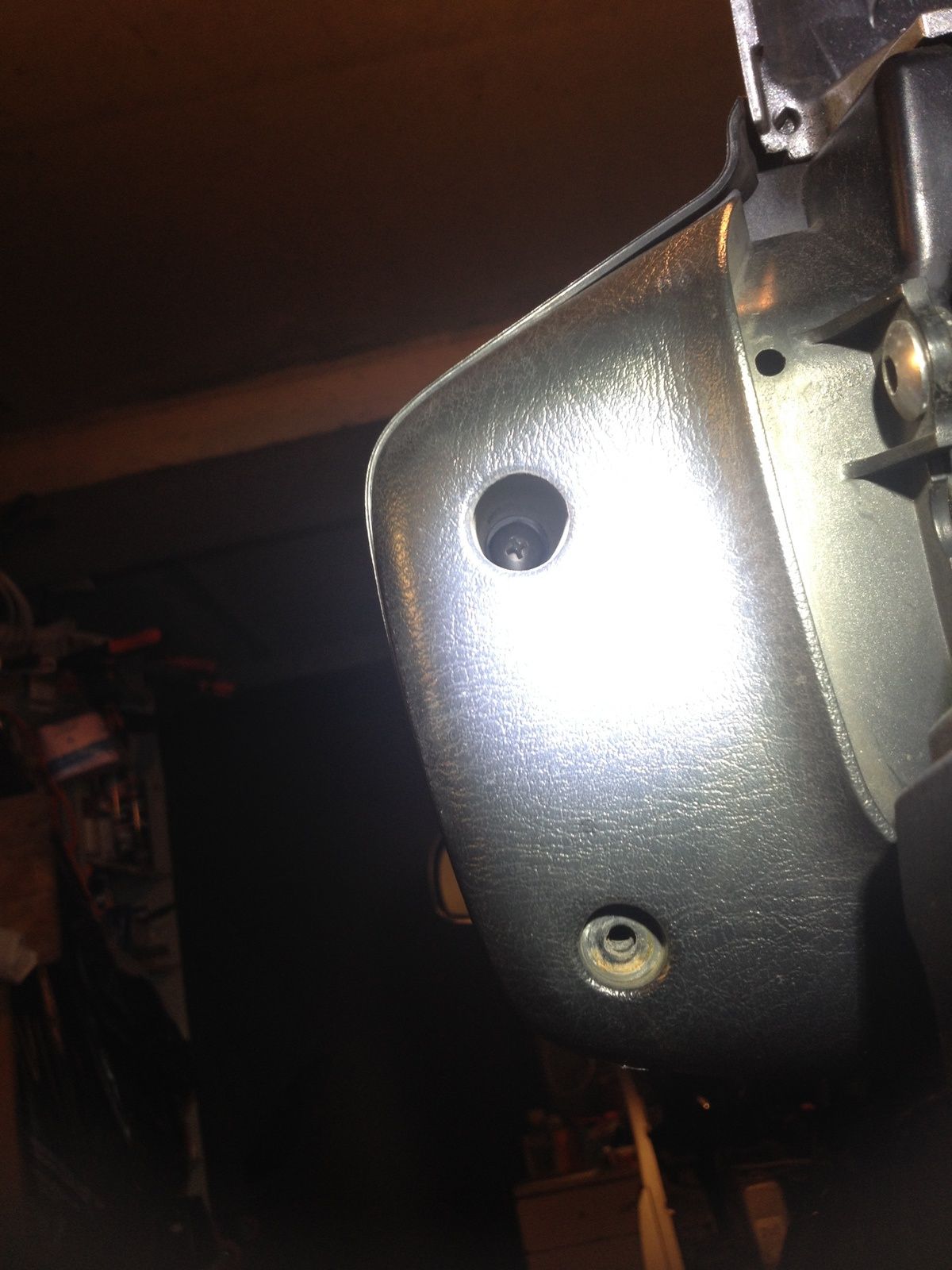

Deux vis en-dessous côté selle

Trois vis une fois que le double fond est enlevé

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Dévissons

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

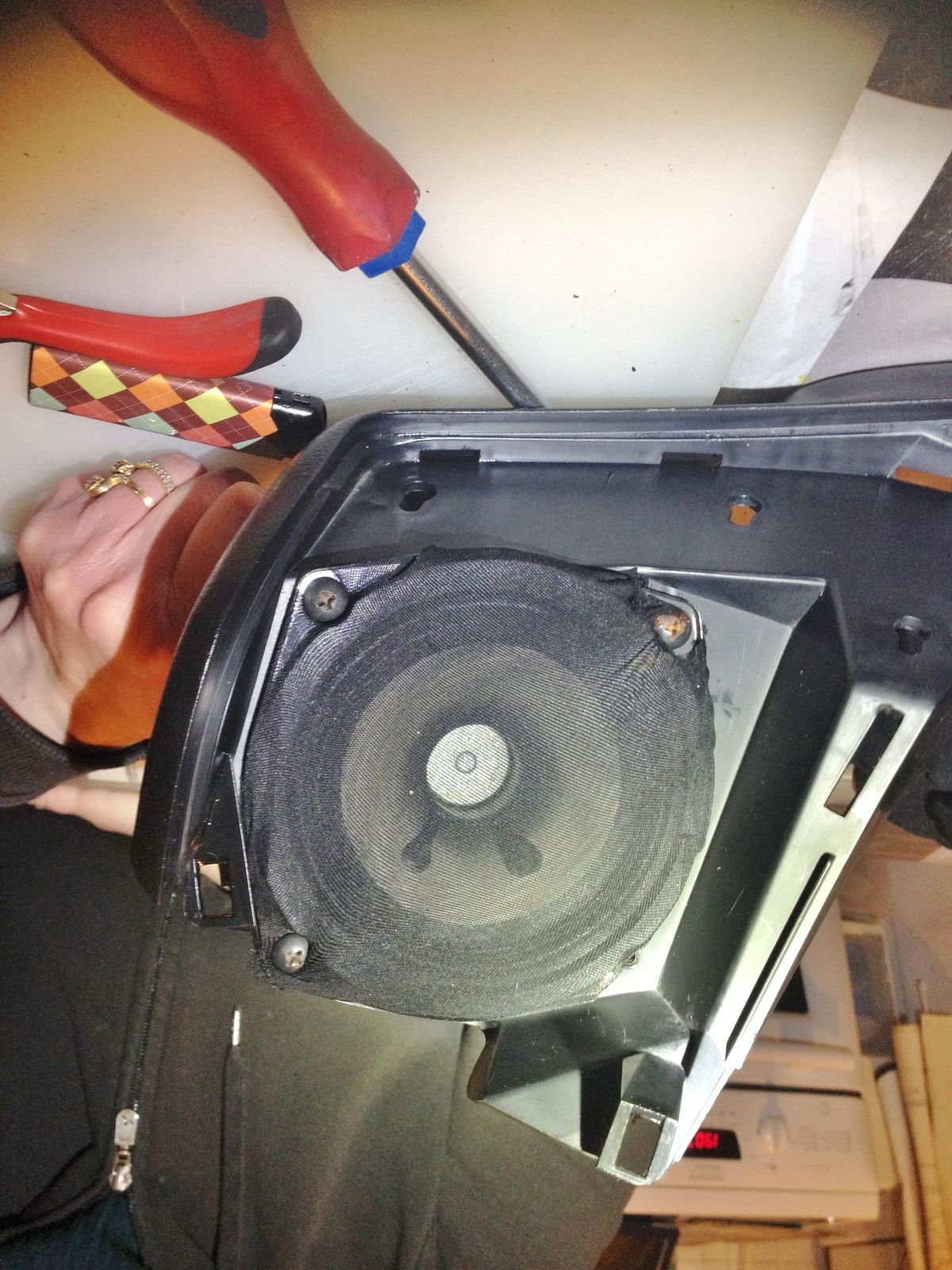

Aucun soucis

sauf que les miens

ont été montés à l'envers

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Si vous enlevez

le cablage

sachez qu'il y a un sens

Mais c'est bien fait

les connexions ne sont pas de la même taille

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Je défais l'autre côté

DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT
DIAPORAMA 09 PHOTOS - LE HP DROIT

DIAPORAMA 09 PHOTOS - LE HP DROIT

JE DOIS AUSSI ENLEVER LA GARNITURE

côté droit

Mais je vous le dis

faites-le avant sur la moto

c'est plus facile

mais j'ai encore trouvé une petite technique

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Pris les mesures

des emplacements



Pour nos amis wingers étrangers

les mesures sont en centimètres

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

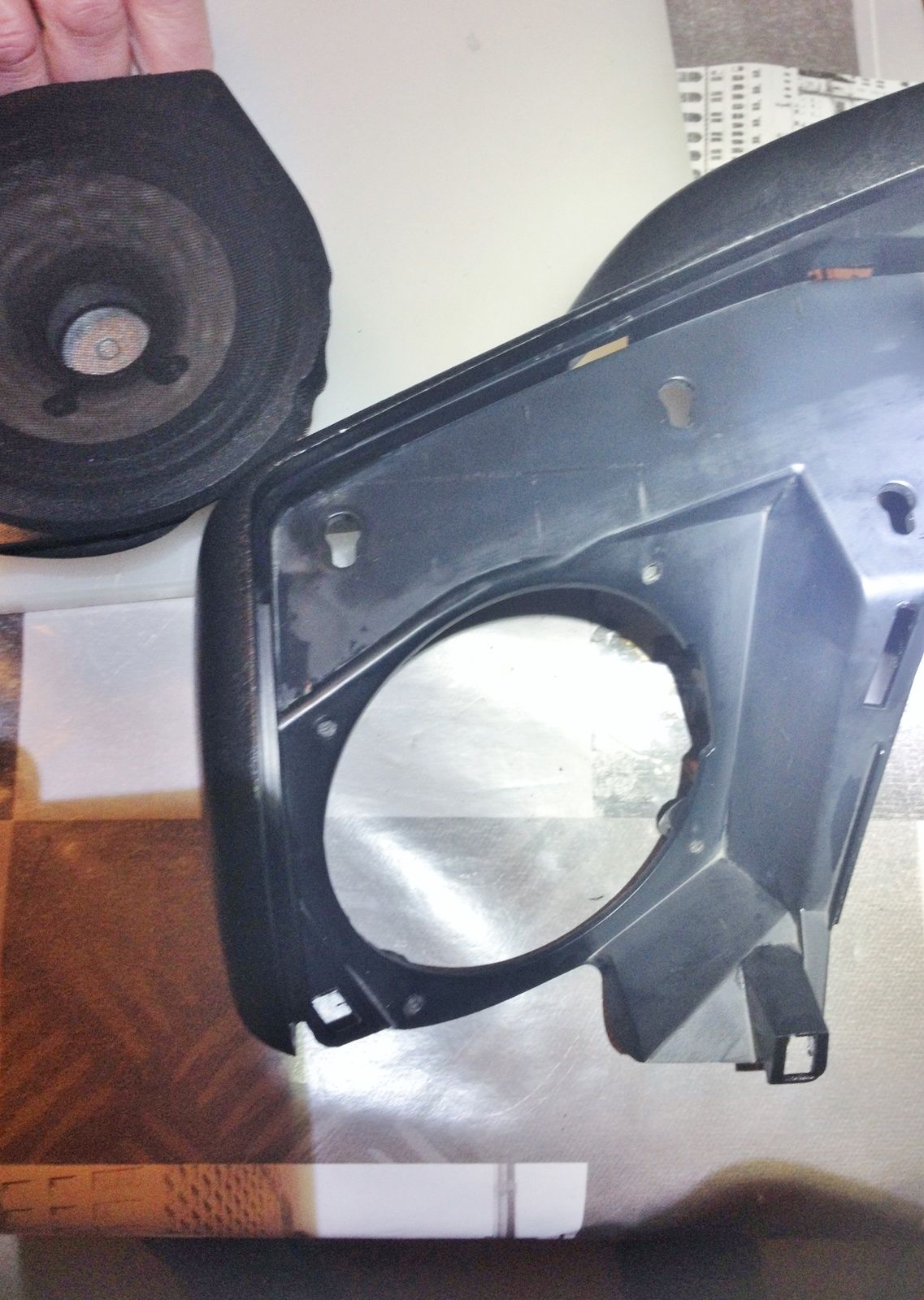

L'enceinte

est dans le mauvais sens

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Finalement

j'ai compris pourquoi

les enceintes étaient montées à l'envers



Dans le bon sens

elles touchent le fond situé sous les HP



Donc je vais en acheter deux nouveaux



Je vais par contre

les rendre "étanches"

en appliquand ce système

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

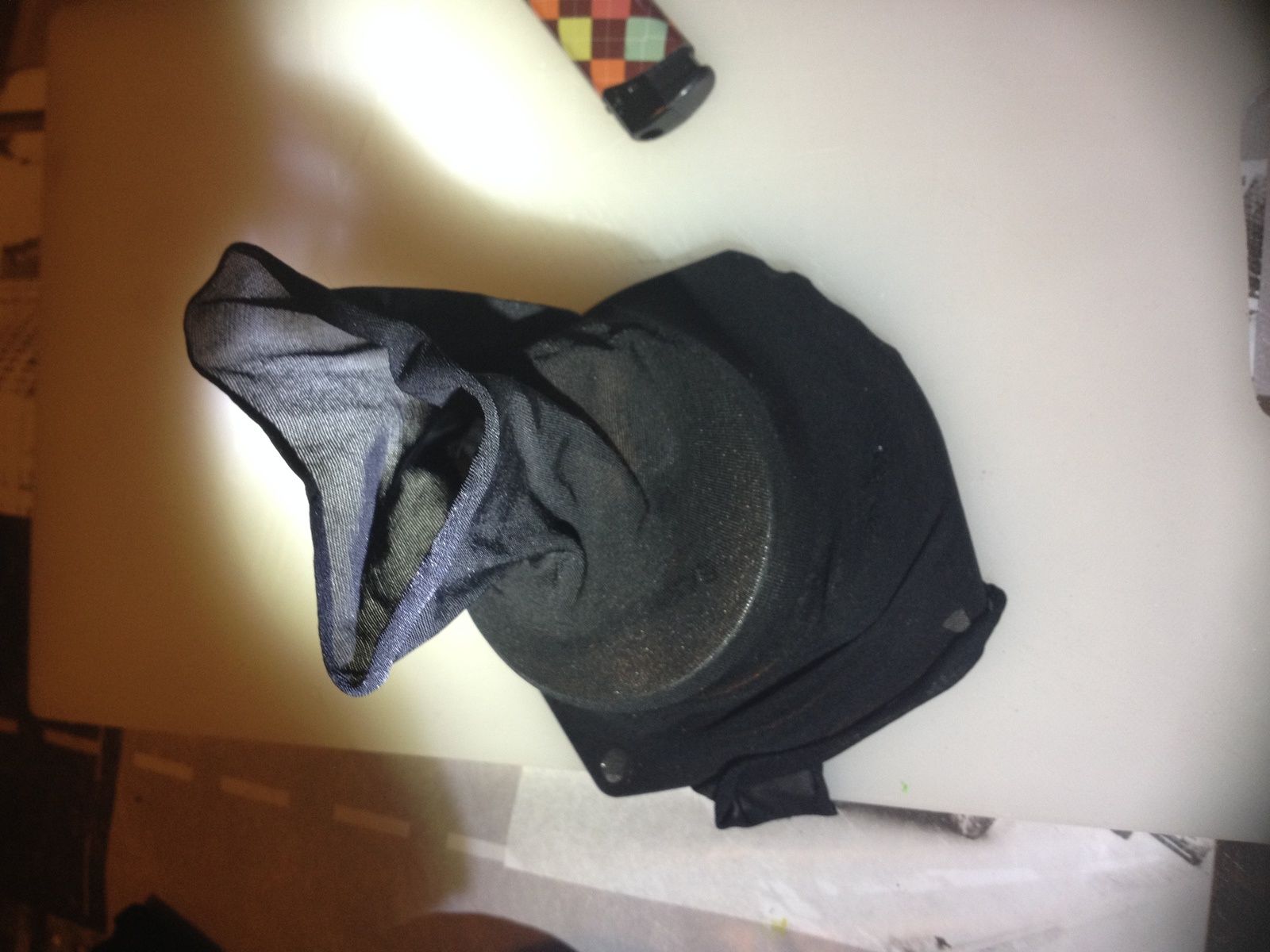

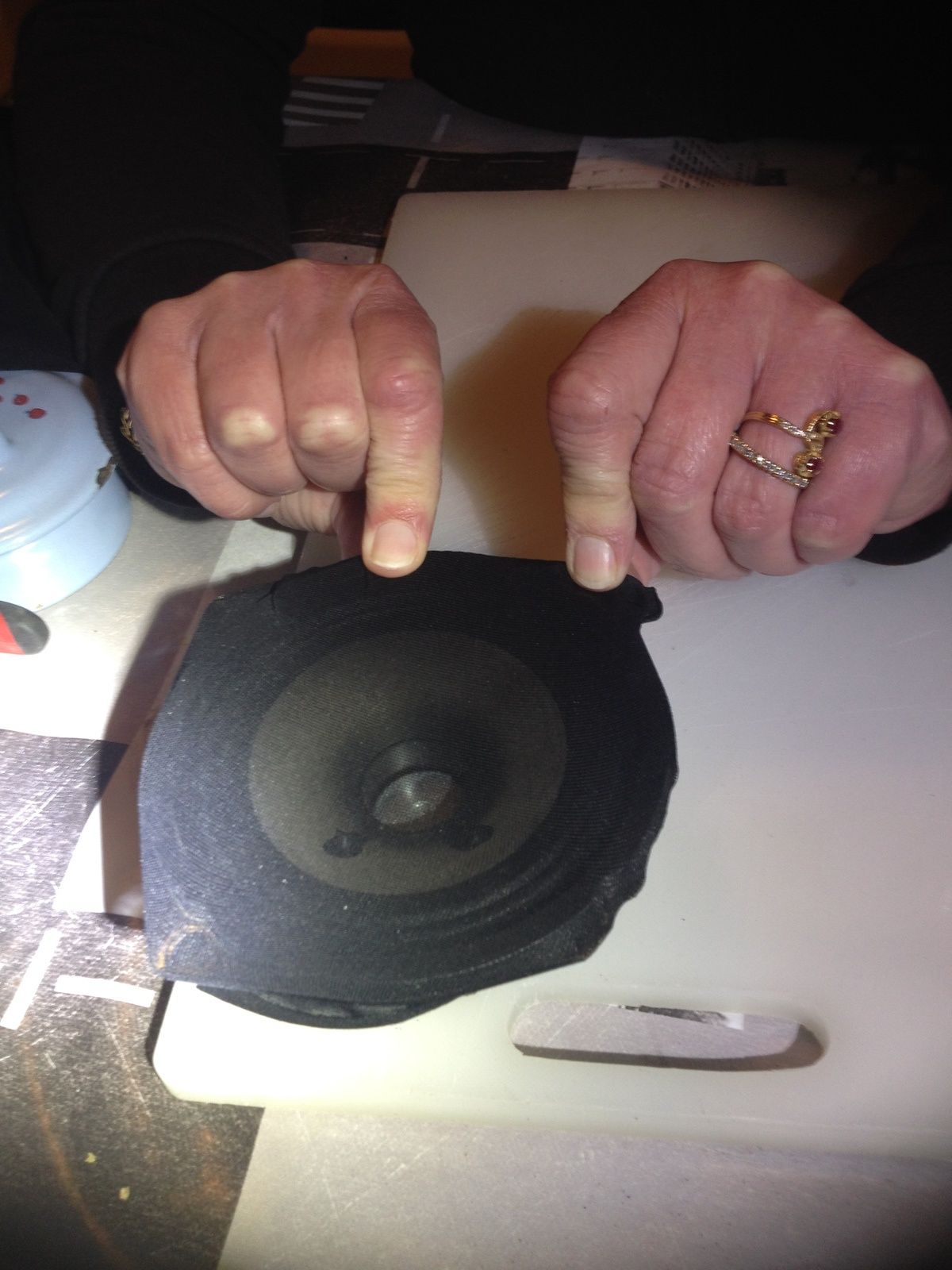

Un bas

4 mains

cela le fait

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

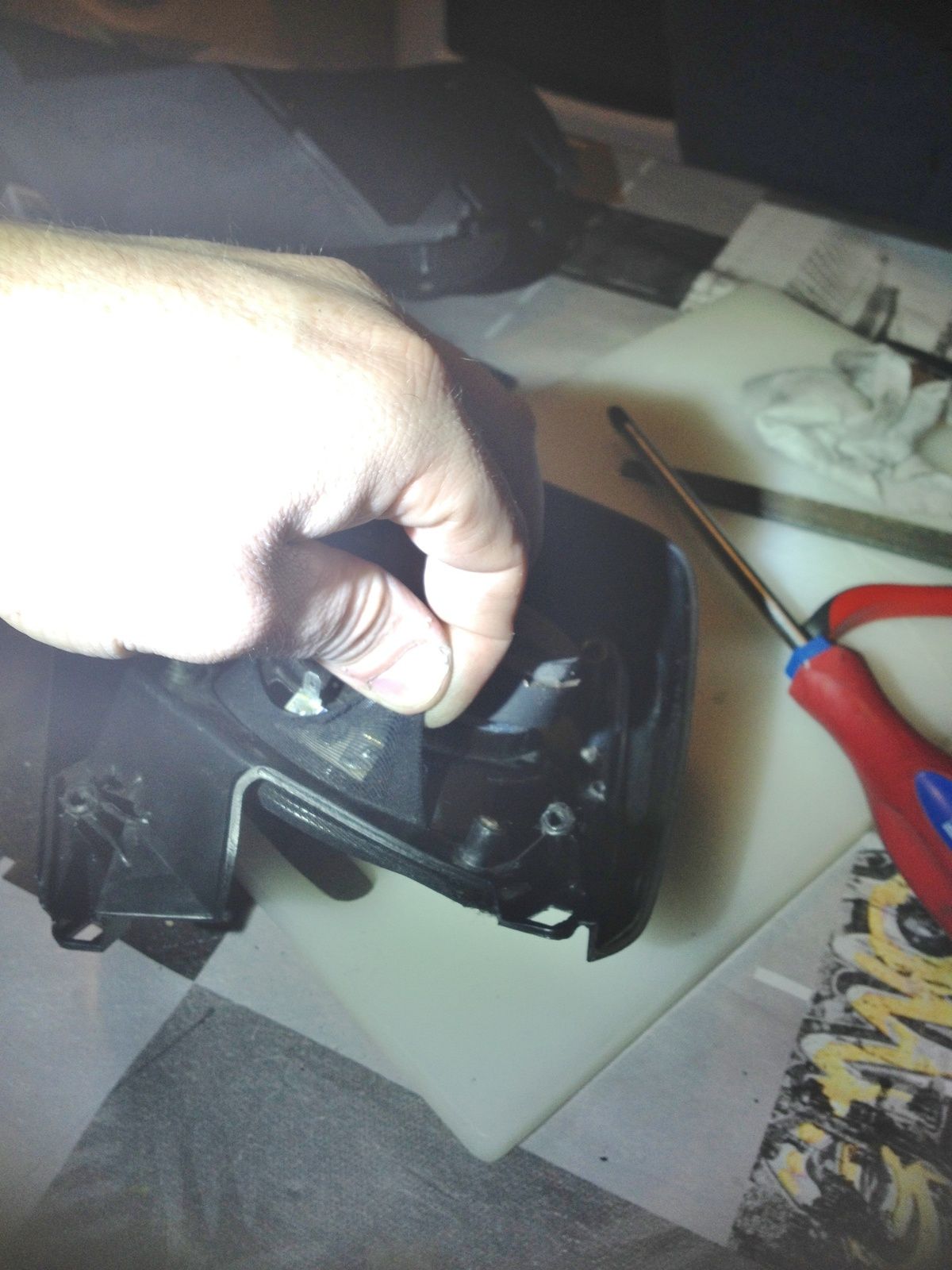

Il faut ajuster

un peu

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Bon

les enceintes

sont du bon côté

je pense maintenant

à mes leds



Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)

Un peu de vernis à ongle

chromé

cela fait cheap

mais j'aime bien

Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
Goldwing 1800 - Défaire le double fond du coffre pour atteindre les hauts parleurs arrières (HP)
THAT'S ALL LITT

THAT'S ALL LITT

Partager cet article
Repost0

commentaires

Présentation

  • : Le blog de UNSER'S BANDE DE BIKERS du 67
  • : Fanas de moto que nous faisons en couple ou en groupe, en toute sympathie et fratrie. En laissant ses soucis à la maison.... oust les différences. Néanmoins si vous roulez en goldwing ou en routière. Pour nous contacter ci-dessous ou par FB
  • Contact

  • Loulou-67
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus

Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité

Adresses précieuses testées et sûres

Manuel Gold 1500 : lien

Manuel Utilisateur Gold 1500 lien

* Manuel Gold 1800 :  lien

Manuel Bmw 1200 LT lien

              ----- o 0 o ----

Mécano Moto Gold 1500 et 1800 - Atout cycle (67): lien

Garage Auto Strasbourg Unsersbande - (67): lien

Ostéopathe et Kiné approuvé (Strasbourg): lien

              ----- o 0 o ----

Météo France (Fr)lien

Météo Forêt noire (All) lien

**********************************************

Site Pièces

Batterie ODYSSEE pour Goldwing lien

Equipements Vestes  (Hol) – Big size lien

Equipement Moto (All) - Louis.de lien

Equipement Moto (All) - Polo.de : lien

Pièces Goldwing (Usa) Cyclemaxlien

Pièces Goldwing (Fr) Goldrider lien

Pièces Honda  (Fr) bike-parts : lien

Pièces Honda (Gb) lingshondaparts : lien

Pièces occasion (67) : +33(03/88/29/64/55)

Points au permis de conduire Points permis.gouv

Gaines thermo-rétractable : lien

**********************************************

Adresses Hôtelsûrs, lieux testés et utilisés

Chambre Grèce Apollonio Rooms Ancien Corinthlien

Hôtel Allemagne Forêt noire Sommerberg lien

Hôtel Allemagne Resto Bikerhotel Forêt noire : lien

Hôtel Angleterre B&B Oakside Lodge Canterbury lien

Hôtel Autriche Bavière Reit im Winkl Nid d'Aigle lien

Hôtel Autriche Tyrol Landeck (100 km Stelvio): lien

Hôtel Belgique Hôtel Thermae - Grimbergenlien

Hôtel Europe  motos lien

Hôtel Europe Touren fahrer : lien

Hôtel France Alsace moto Bussang : lien

Hôtel France Relais motards : lien

Hôtel France Alsace Vosges moto Fouchylien

Hôtel France Jura Carême - chalets à la ferme :  lien

Hôtel France  Auberge de la Baume - Vase de Vix 21 : lien

Hôtel Irlande Room Castelgregory - Connors pass : lien

Hôtel Irlande Connemara Leenane : lien

Hôtel Italie Albergo del Sole - Lac Majeur : lien

Hôtel Italie Art Hôtel - Prato 20 km de Florence : lien

Hôtel Italie Venise Jesolo : lien

Site Irlande B & B : lien

Site intéressant Italie Hôtel motard : lien

---------------------------------------------

Restauration :

Restaurant Colmar (68) l'Amandine : lien

Best madeleines of world (67) Au fond du jardin : lien

---------------------------------------------

Moto spécifique

Journal des motards : lien

Magasin électronique PEARL (67) : lien

Peintures code couleurs Gold : Télécharger

Peintures pour moto (All) : lien

Permis Nombre de Points restants : lien

Plaque d'immatriculation logo : lien

Vignettes autoroutes Europe lien

Villages de France - Plus Beaux : lien

Site Moto

Site aileron 1800 (Site Moteur 55) lien

Site bricoleur free bikers lien

Site Ebay USA moto : lien

Site coffre supplémentaire : lien

Site Croatie :  lien

Site F6 Valkyrie : lien

Site Gold Rider revendeur pièces Gold : lien

Site Goldwing Club France : lien

Site Goldwing sans frontière lien

Site Goldwing bricoleur Usa Eurekaboy : lien

Site Goldwing Steve Saunders USA lien

Site Goldwingdocs bricolage USA lien

Site Honda Varadero 125 : lien

Site Les copains motards : lien

Site Motard en ballade : lien

Site Moto-GT Deauville : lien

Site Pneu (AlloPneu): lien

Site Remorque bagagère motolien

Site Remorque Squire constructeur lien

Site Rétro Moto 67 (RMC67) lien

Site Route des Alpes françaises : lien

Site Sécu routière - Xavier LEBEAU (67) : lien

Site Voyage Gentilinilien

Site Voyage Magazine info USAlien

---------------------------------------------

Divers : Utilitaires

Traducteur REVERSO : lien

Carte de France IGN : lien (New)

Carte européenne d'assurance maladie : lien

Calculer votre itinéraire et le Coût : lien

Convertisseur Degrés / Fahrenheit : lien

Convertisseur Km / miles : lien

Gogirl pour femme : lien

GPS - site Tomtommax : lien

GPS : insérer itinéraire Google Maps : Lien  (New)

GPS - Coordonnées d'une adresse : lien

GPS - Trouvez votre Rue : lien

Guide Voyage à moto en Europe : lien

Visiter la France : lien (New)



Recherche Par Mot - Look After A Word

compteur pour site internet">

Compteur journalier refait le 04/12/2020
