Bon faut que je m'y colle

Effectivement

si on regarde les vidéos des anciens

(ceux qui l'ont déjà fait)

En plus

il utilise la main droite pour filmer et il fait tout de l'autre main

je me dis que je peux aussi le faire (lol).

Donc je me lance dans l'aventure sachant que sur la 1800

(par rapport à mon ancienne 1500)

le filtre à air semble être une des "choses"

qui demande le plus de "travail".

Alors bon

puisque je viens de faire la vidange moteur,

la vidange du cardan

et changer le liquide de refroidissement

pour lequel on doit déjà défaire la partie droite du carénage pour atteindre le bouchon du liquide de refroidissement

je me dis allez go !!

J'ai commencé côté droit (sens de marche)

On enlève la baguette soit par le haut ou par le bas

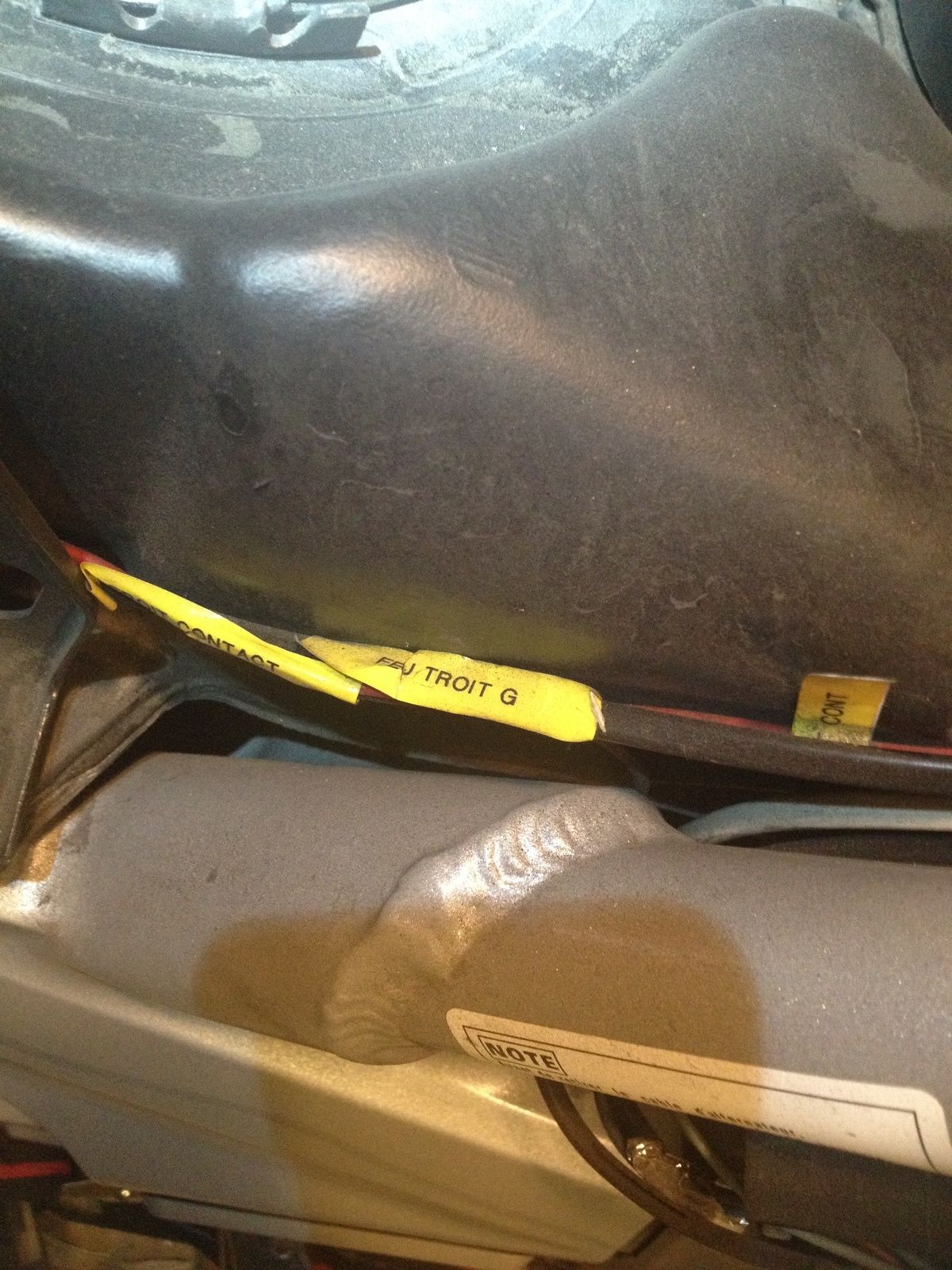

Pour info j'ai marqué les deux baguettes à l'arrière pour les reconnaitre plus facilement

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

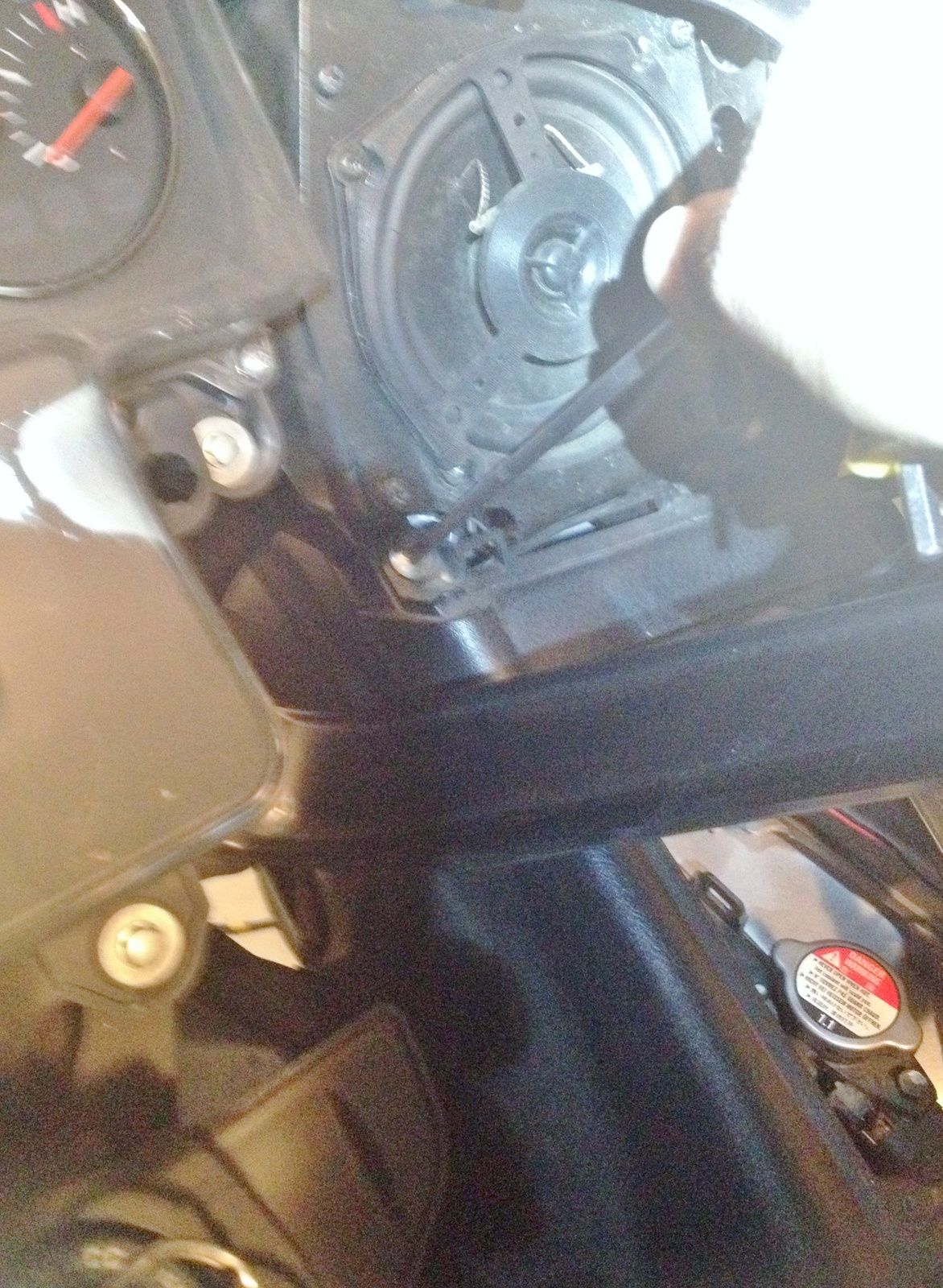

Ensuite

4 vis à allen

Taille 5

On déclipse

les 2 pin's plastique

et

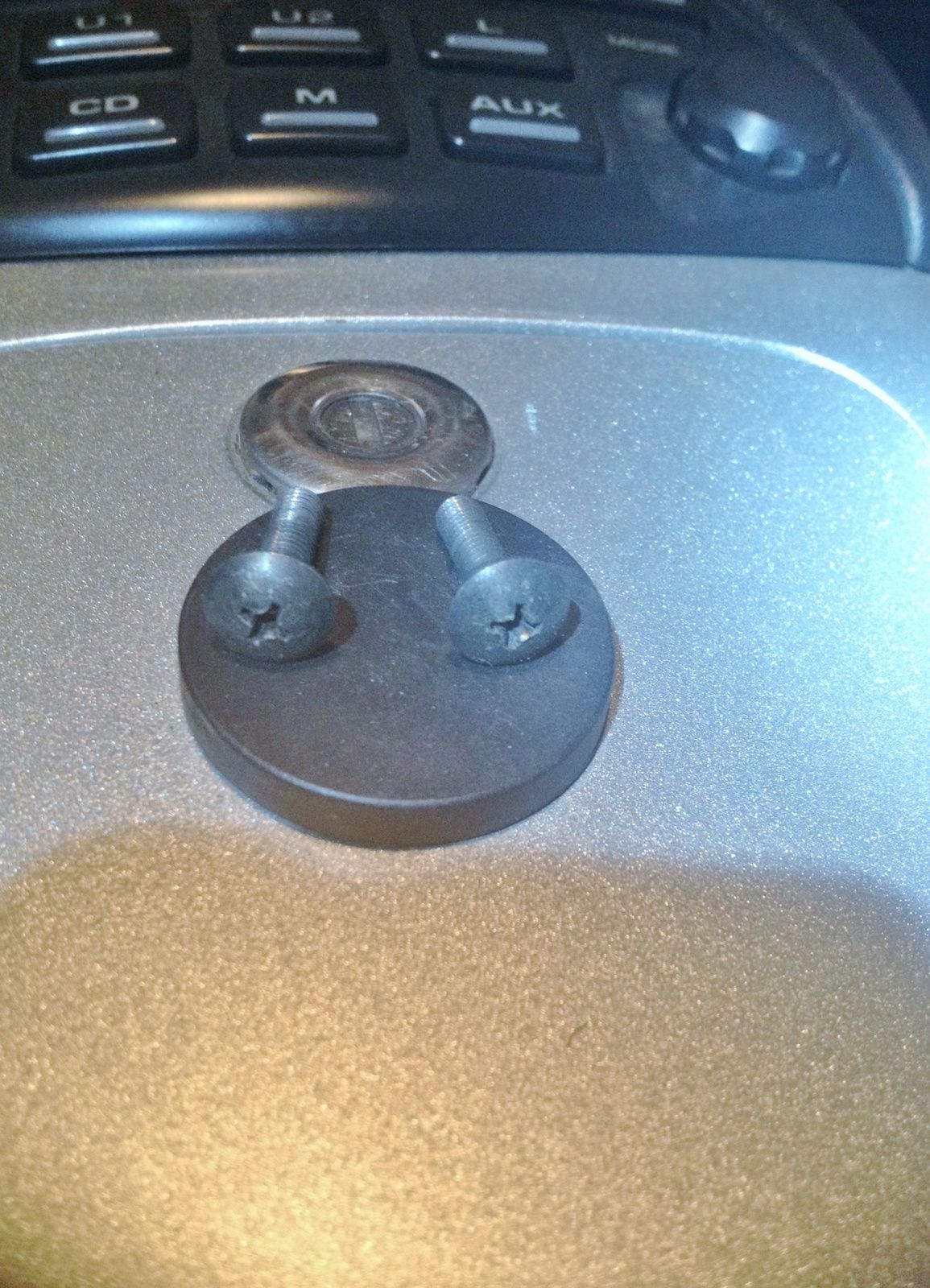

on dévisse

les 2 vis cruciformes

Faut enlever

le câble

qui ouvre la trappe à clé



Je préfère enlever

la boite en position fermée



Car

si vous enlevez en position ouverture

le système risque de se défaire

et la serrure n'ouvrira pas

votre couvercle

Il suffit de tirer sur l'ogive verte.
Il suffit de tirer sur l'ogive verte.
Il suffit de tirer sur l'ogive verte.

Il suffit de tirer sur l'ogive verte.

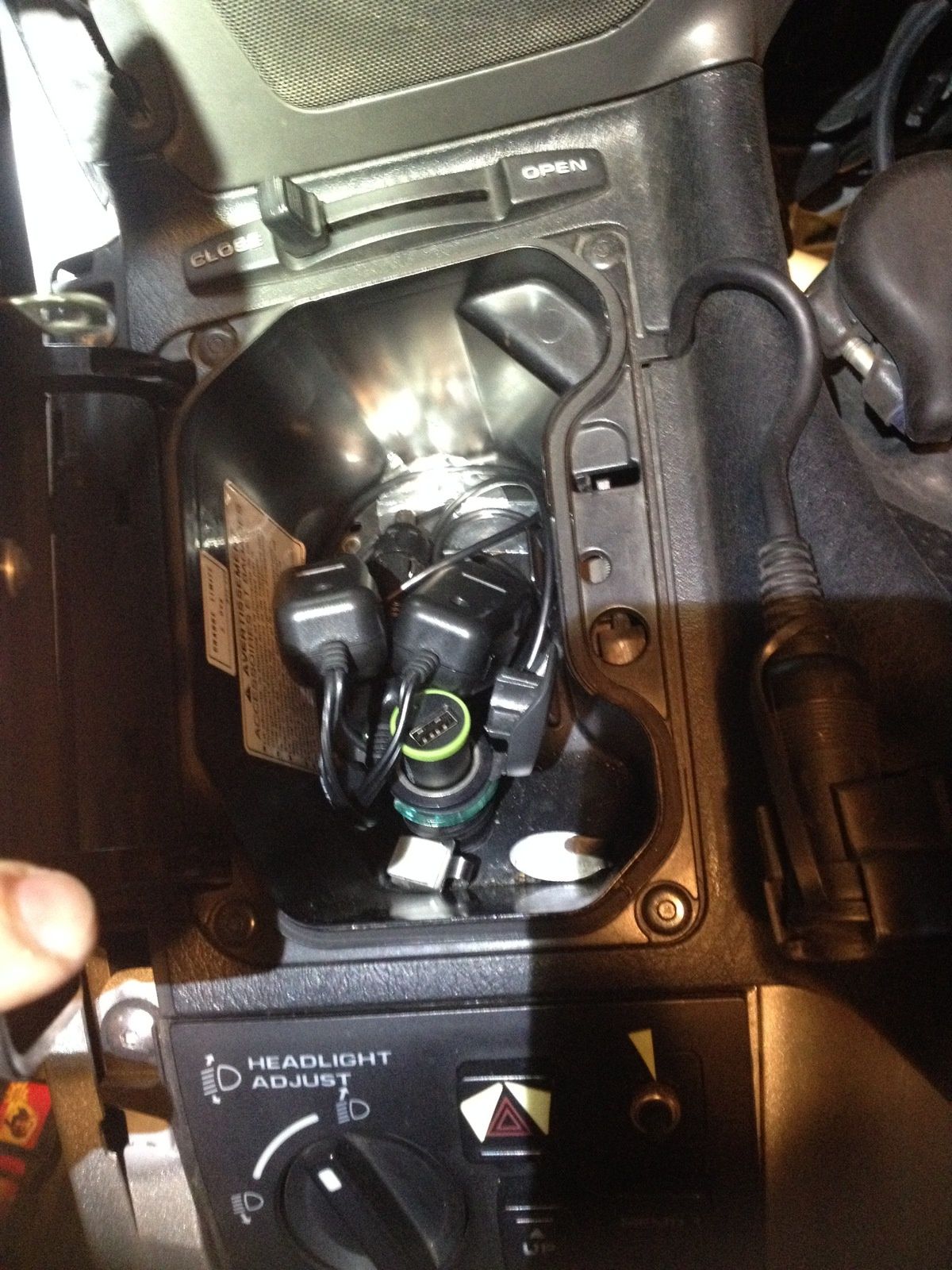

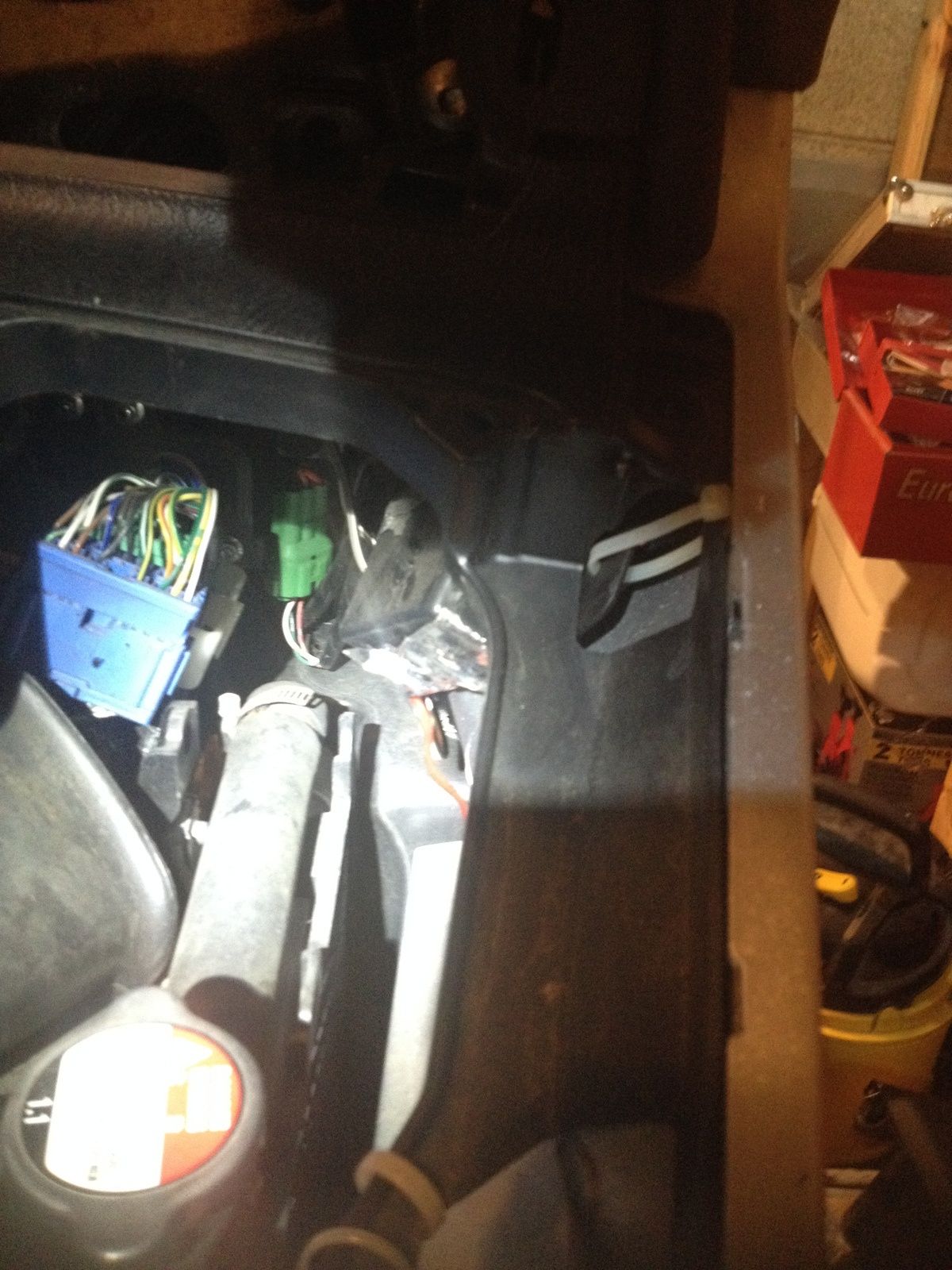

La boite enlevée



Le bouchon du radiateur

est visible



Ci-dessous la vidange du liquide.....

Le mécanisme
Le mécanisme
Le mécanisme

Le mécanisme

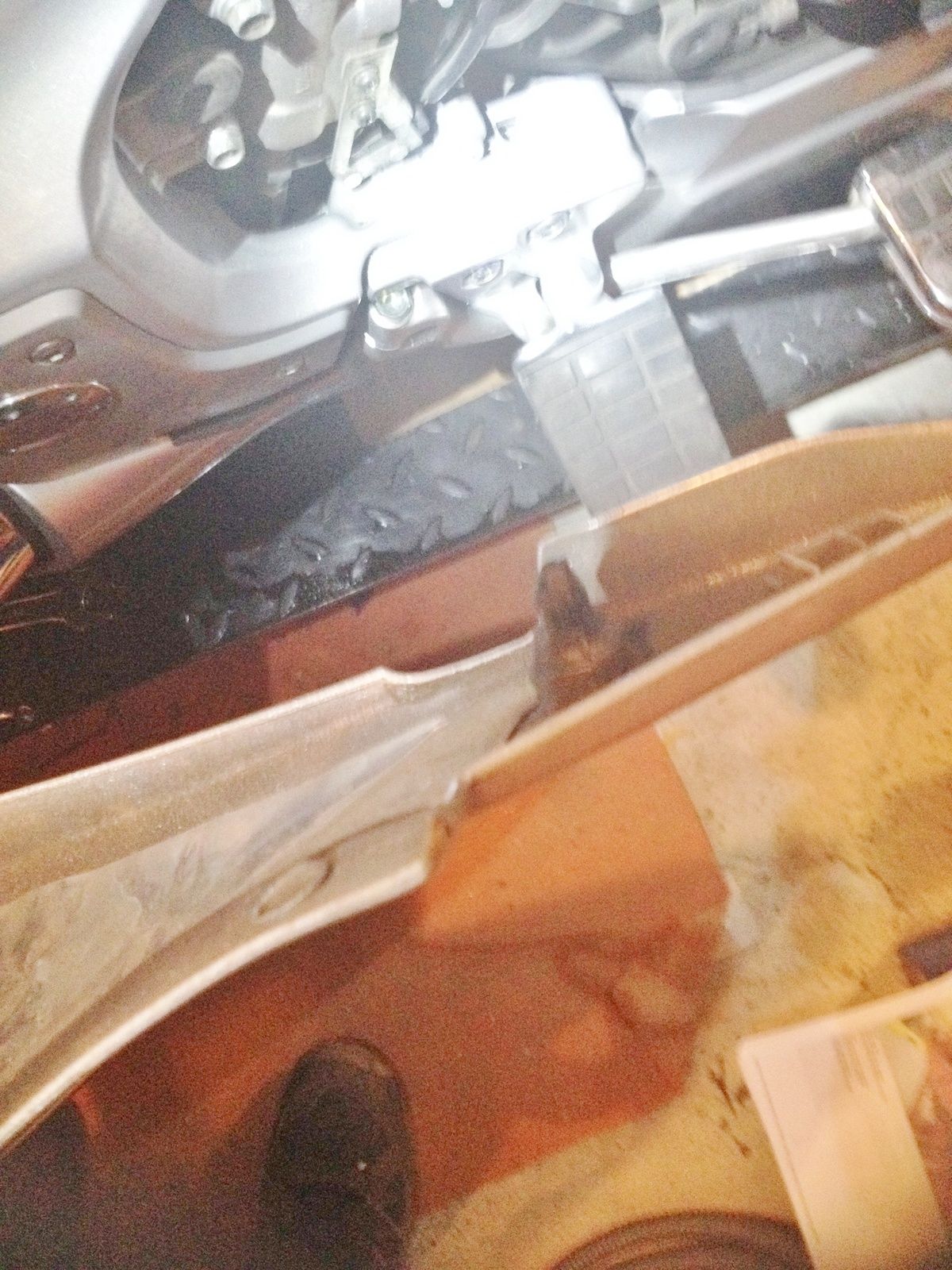

Démontage carénage côté gauche



Pas de difficulté

cependant

il faudra penser à siliconner

les ergots

au remontage



Pour info

pour enlever la petite partie en plastique transparent

il suffit de pincer la pièce

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

On déclipse

la seconde baguette

à gauche

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

4 vis allen Taille 5

sauf une chez moi (taille 4)



Je ne sais pas

si toutes les 1800 sont identiques

concernant les vis

mais je pense qu'un mécano a du

en perdre une

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Pas de difficulté ici



Allen 5

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

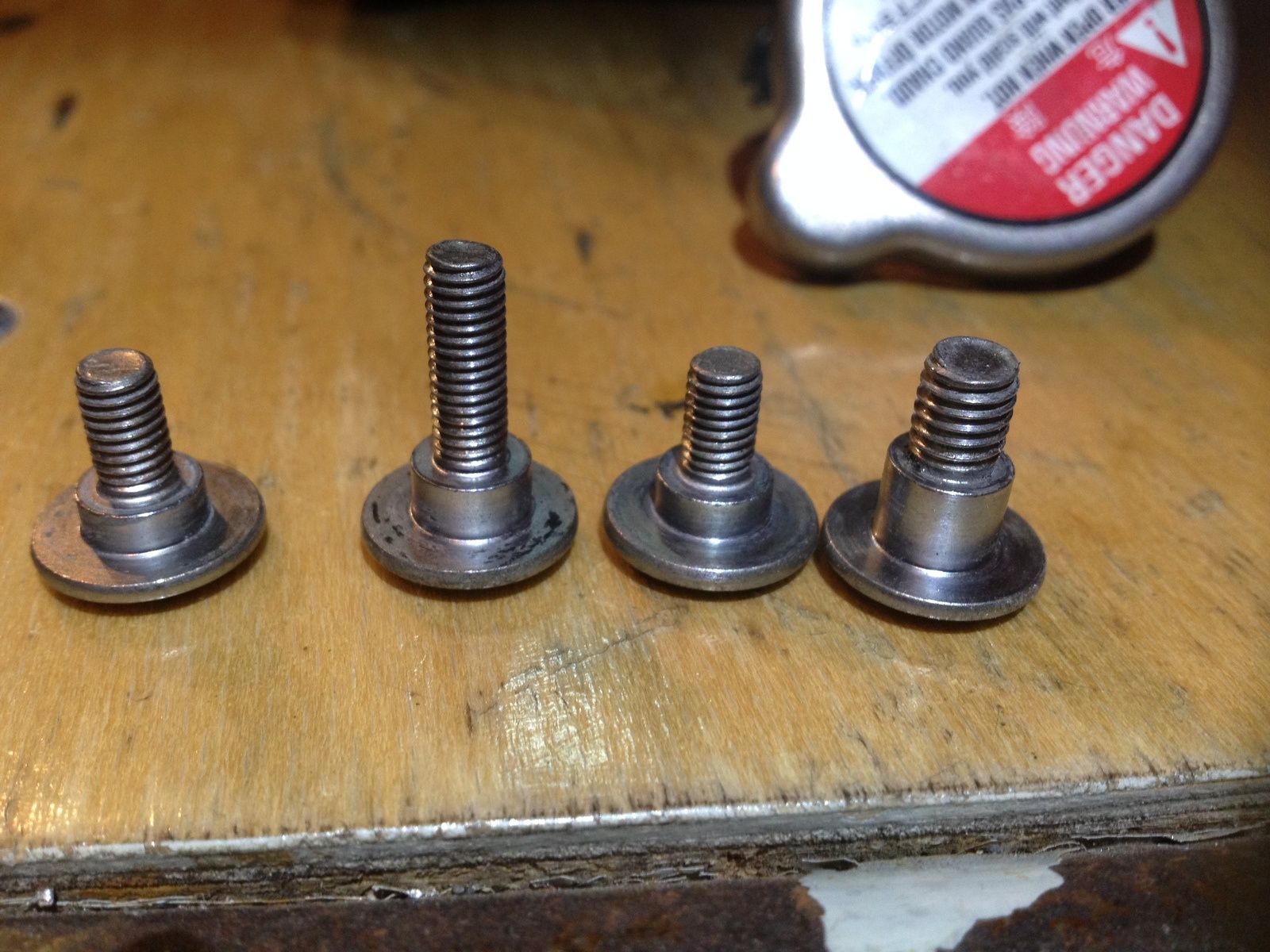

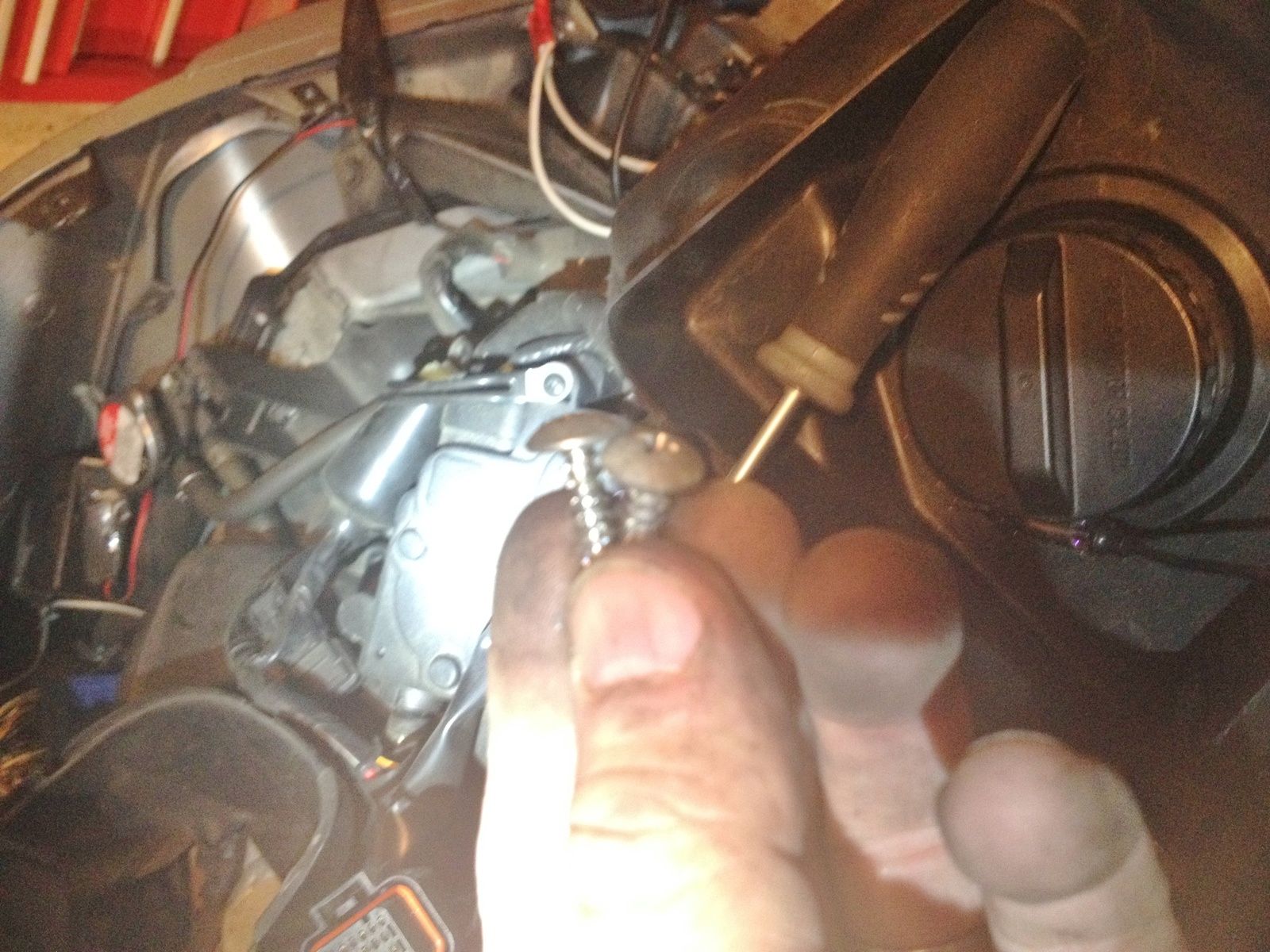

Remarquez

que chaque vis est différente

à peu de chose près.



Punaise

ils l'ont fait exprès.



La boite??

Pour me souvenir au remontage

dans quelle boite elles sont..

Le type de la boite??

Ici aucune importance Lol!!

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Bon faut

enlever cette boite

également



Ici

4 pin's plastiques tiennent la boite

(avec le petit tournevis)

appuyez au centre

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Ces petites choses

sont fragiles.

Faites attention.......



Faudra que je pense à m'en procurer au cas

Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Ici

pas de câble pour la fermeture

juste un bouton pression.



Mais dans cette boite

j'ai un allume cigare avec un câblage

qui m'empêche d'enlever la boite du premier coup

et

la fiche jack pour le Mp3.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

La fiche pour Mp3 pas de soucis



J'avais mis du chatterton

pour isoler le trou

qui va vers le fond de la gold

et pratique

en cas de démontage

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

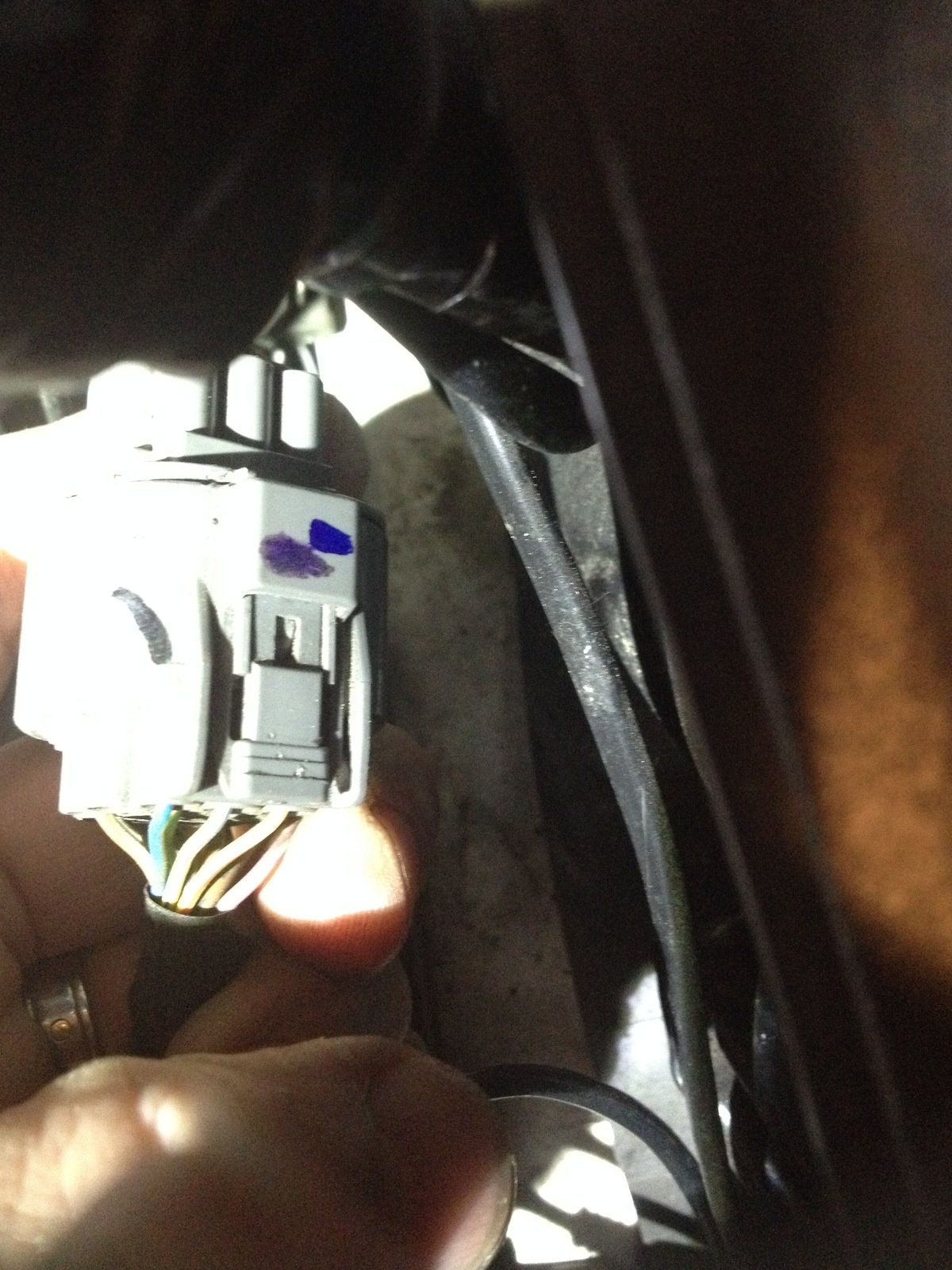

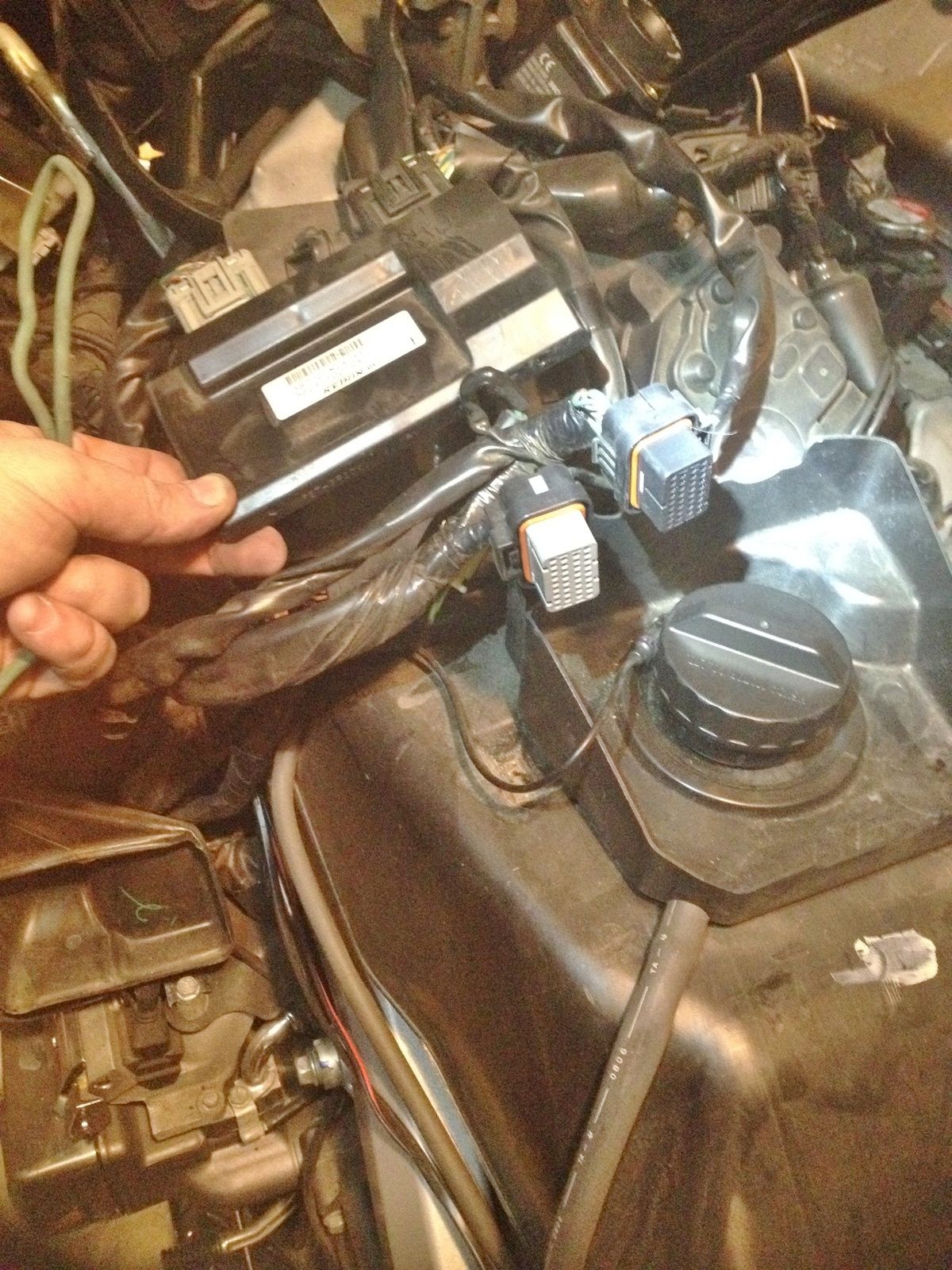

Cette prise grise

est celle

sur laquelle est branchée

le boitier de réglage de la suspension arrière

etc........

Goldwing 1800 - Atteindre le filtre à air (1ère partie)

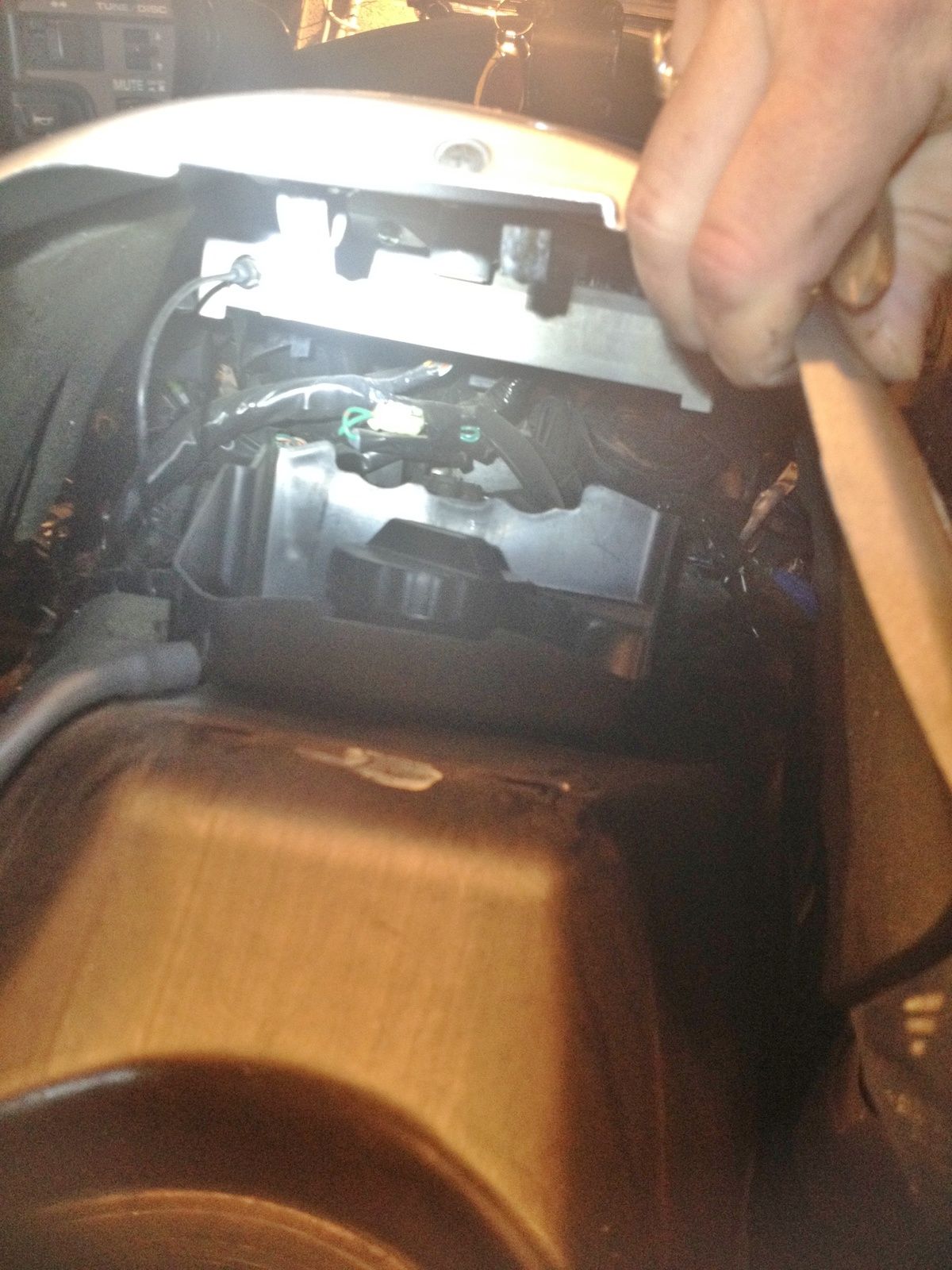

Pour enlever ce boitier,



Il faut déclipser délicatement

j'ai posé le tournevis.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

La boite déboitée ok.



Mais

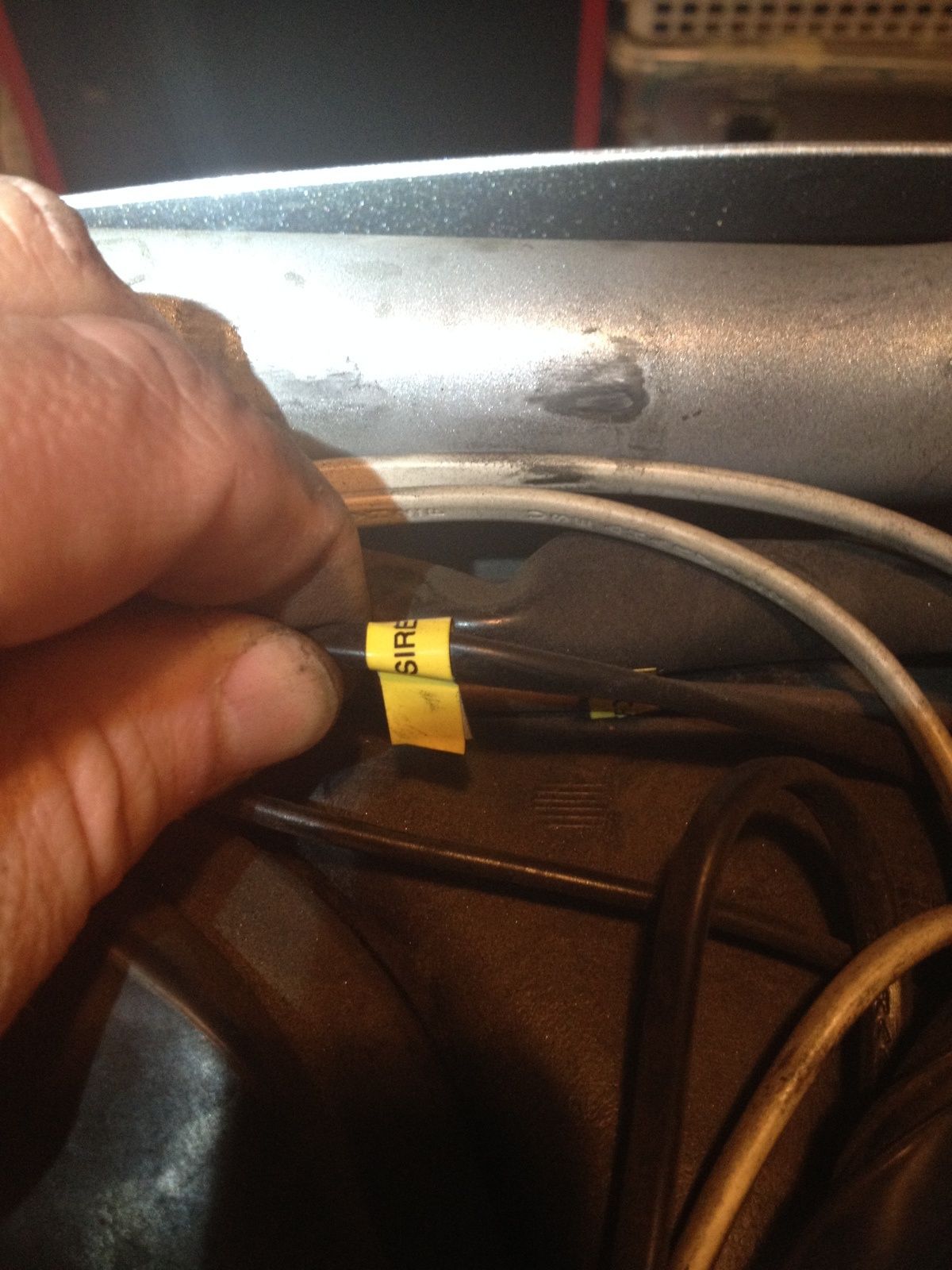

j'ai un interrupteur perso

pour mes feux longues portées perso.

(Voir ci dessus)



Je vais couper le câble

et par la suite

pour y mettre une connexion étanche.

Comment déclipser cette pièce.

Pas évident?

Arracher? Bien sûr que non loulou.



Il faut :

1/ Déclipser cette fiche de sa fixation



2/ Déclipser les deux parties.



Toujours mon petit tournevis

non loulou

un peu plus grand cette fois

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Faire pivoter le tournevis

dans un mouvement

de la gauche vers la droite

et c'est bon



La pièce est déclipsée

Ouf....

Mais c'est pas fini

Goldwing 1800 - Atteindre le filtre à air (1ère partie)

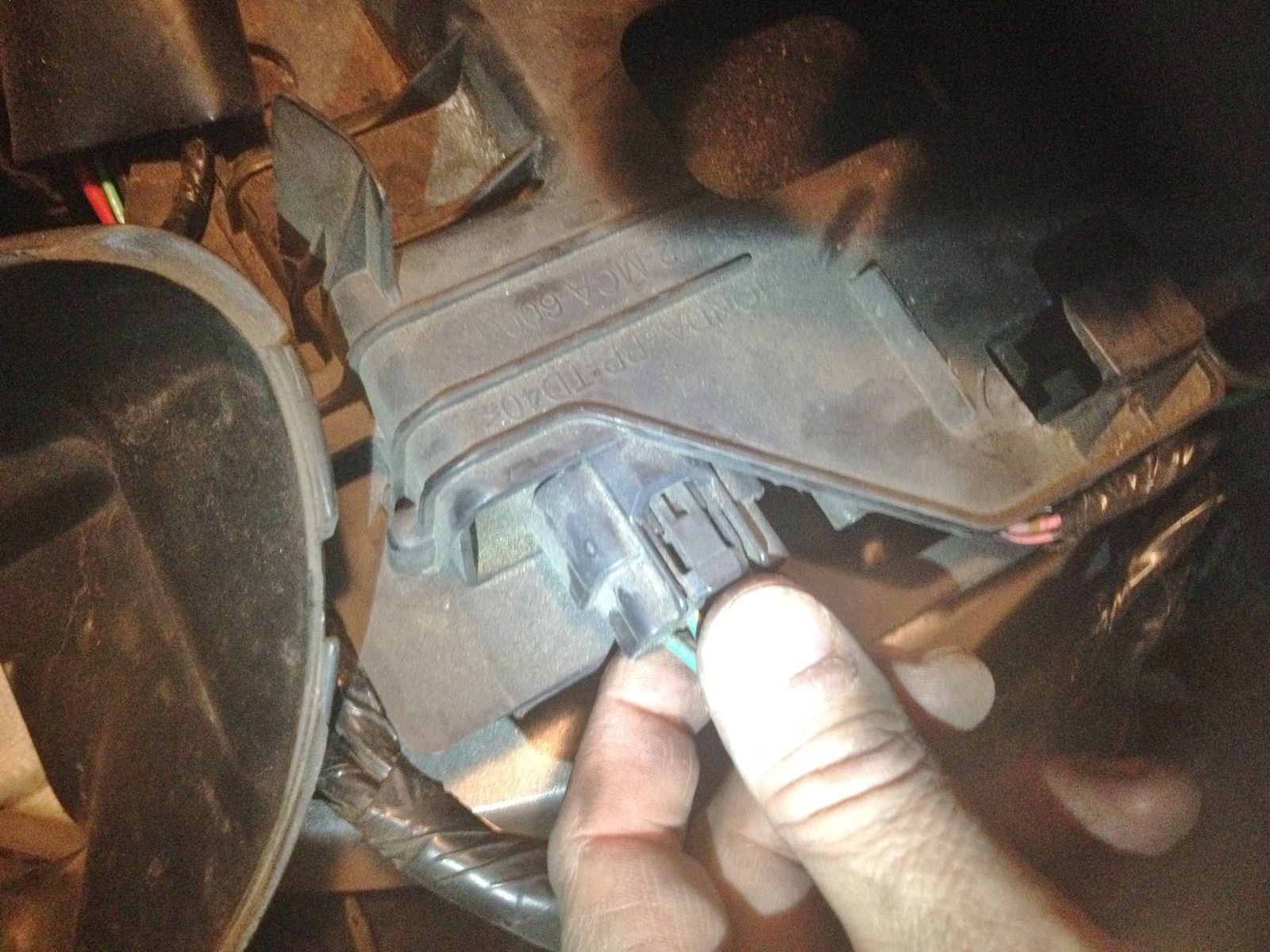

Pour déclipser cette connexion

faut appuyer sur le levier

Mais je n'ose pas tirer sur les câbles



Trop souvent

des fiches peuvent s'enlever

de leur logement

et provoquer des problèmes techniques



Les forums font souvent état de ces soucis



Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Pas de miracle

la connexion ne se rend pas facilement



Il faut séparer délicatement

(avec mon petit tournevis)

au centre entre

les deux parties



Au remontage

loulou

pense au silicone



Merci loulou hahaha

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Yes

c'est fait.



Bon

il faudra faire attention

au remontage

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

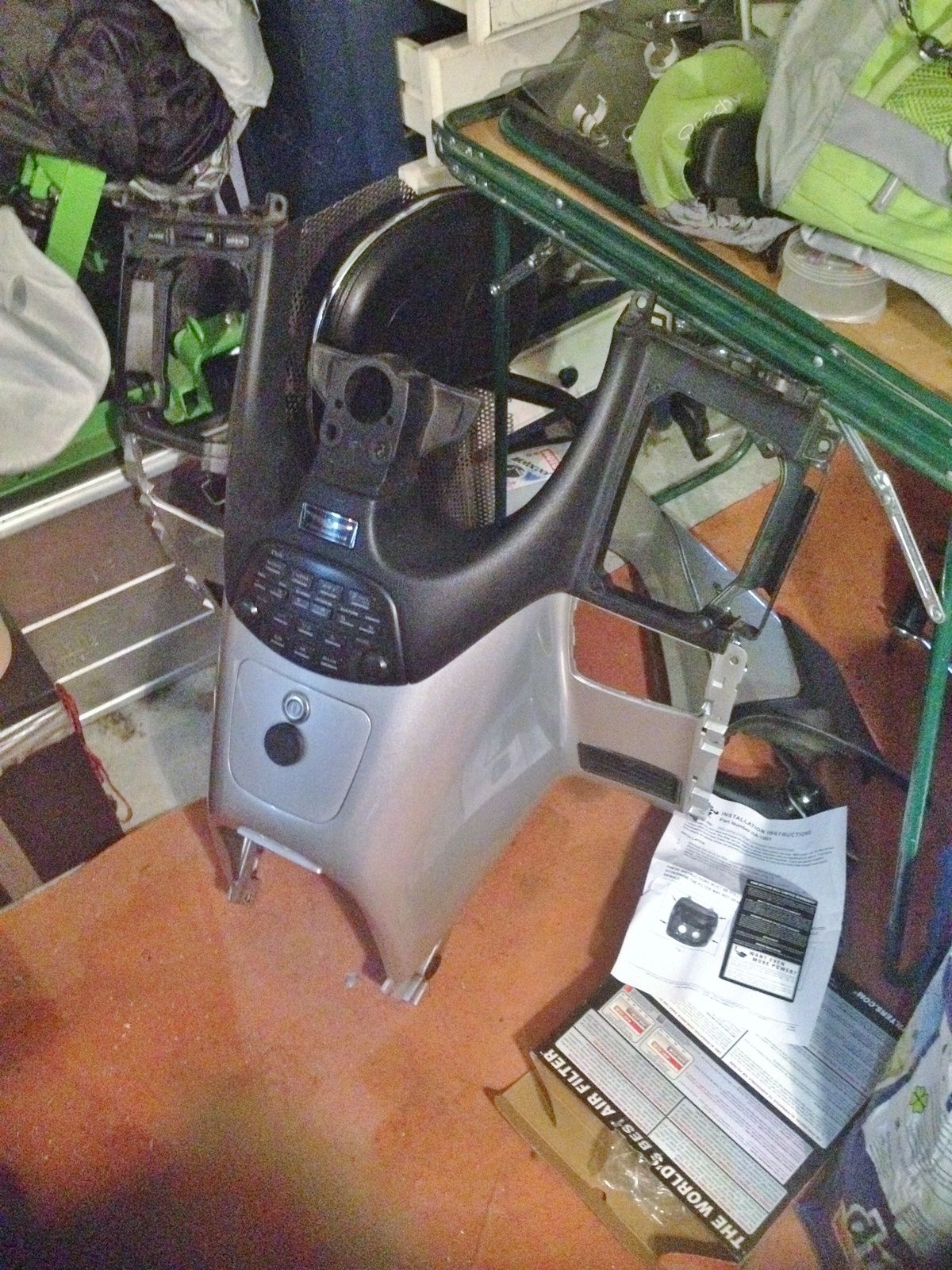

Bon

on va pouvoir enlever

le boitier de commande :



des feux de détresse

(mon premier démontage car le bouton refusait de revenir)

et

de la commande de la suspension

et

de mes feux de trottoirs

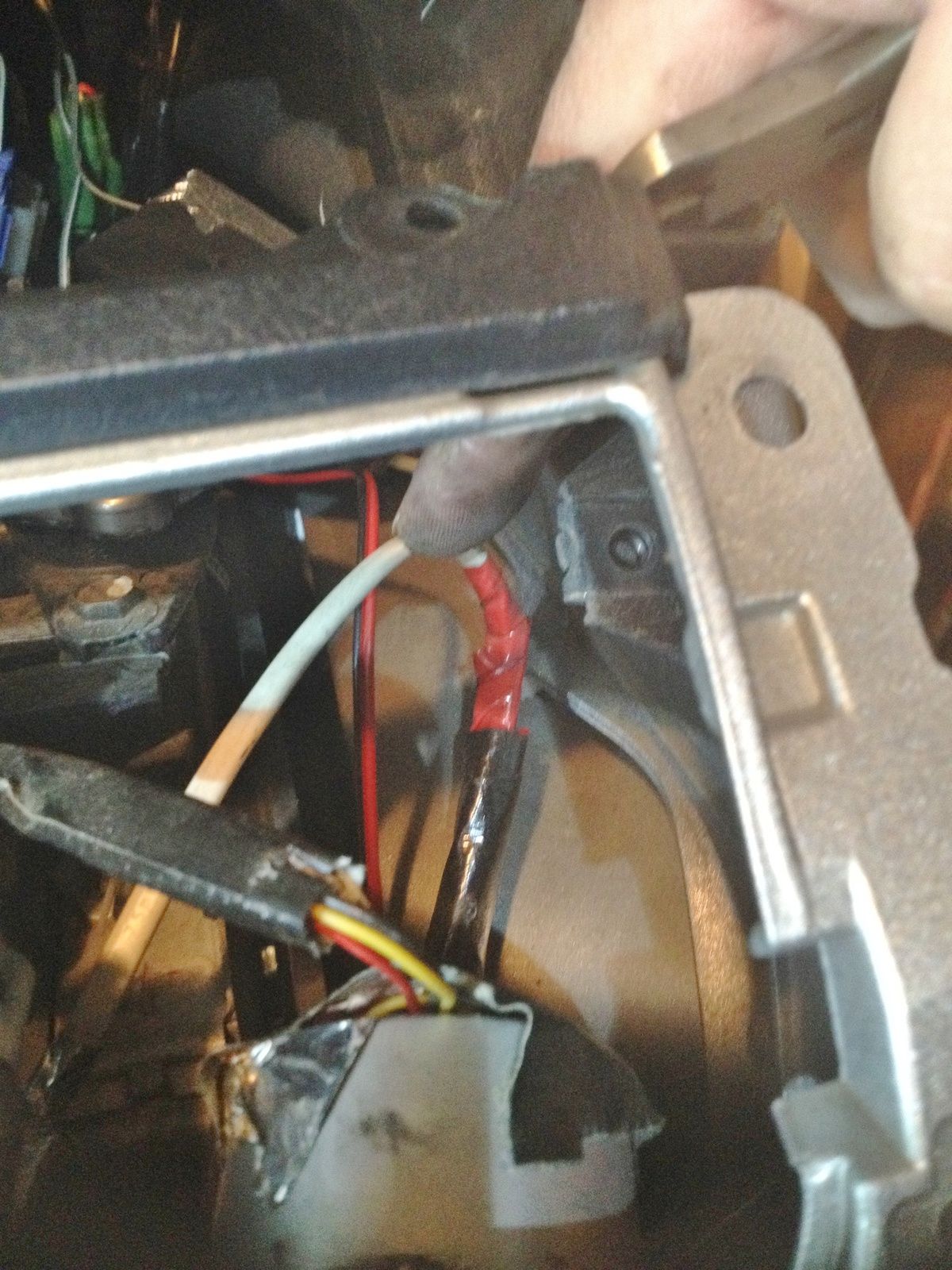

Je coupe le câble et ma future connexion est prête à être soudée
Je coupe le câble et ma future connexion est prête à être soudée
Je coupe le câble et ma future connexion est prête à être soudée
Je coupe le câble et ma future connexion est prête à être soudée

Je coupe le câble et ma future connexion est prête à être soudée

Faudra

que j'y revienne faire un tour



Je n'ai pas d'éclairage

sur le bouton de warning



Mon ami JACK sur sa "2006"

il a son bouton des feux de détesse éclairé

et

moi non!!



Pourtant c'est une 2007 !! lol

Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Tu as parlé trop vite

mon loulou

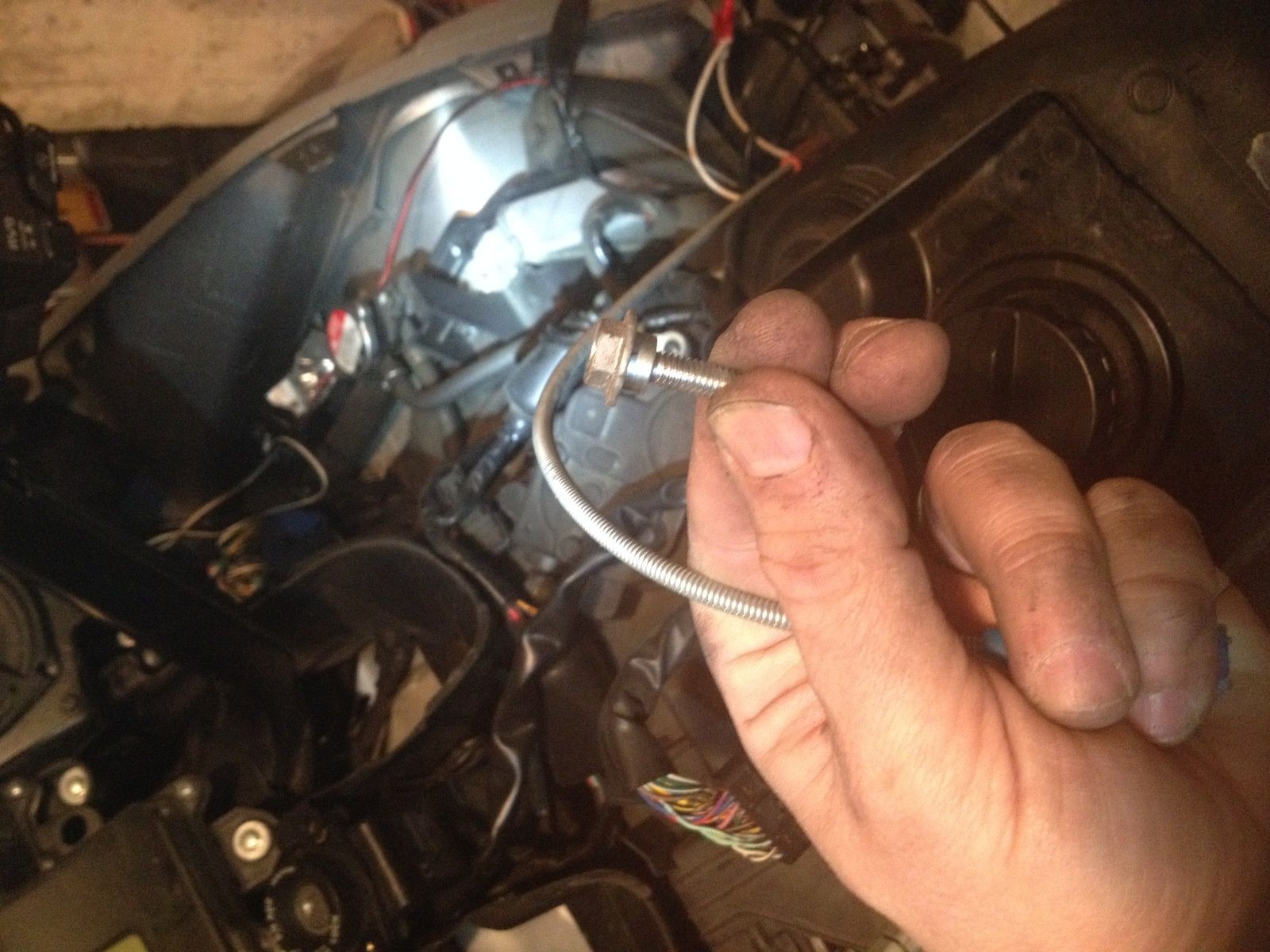

Un câble se cache bien au fond

Il commande l'ouverture des trappes de chauffage

au pied.



Bon

je pense que la manipulation

doit être identique à l'autre côté

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Je déclipse la partie verte

et

il faut faire une légère torsion

pour enlever la partie plombée.



Faudra s'en souvenir

lors du remontage.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

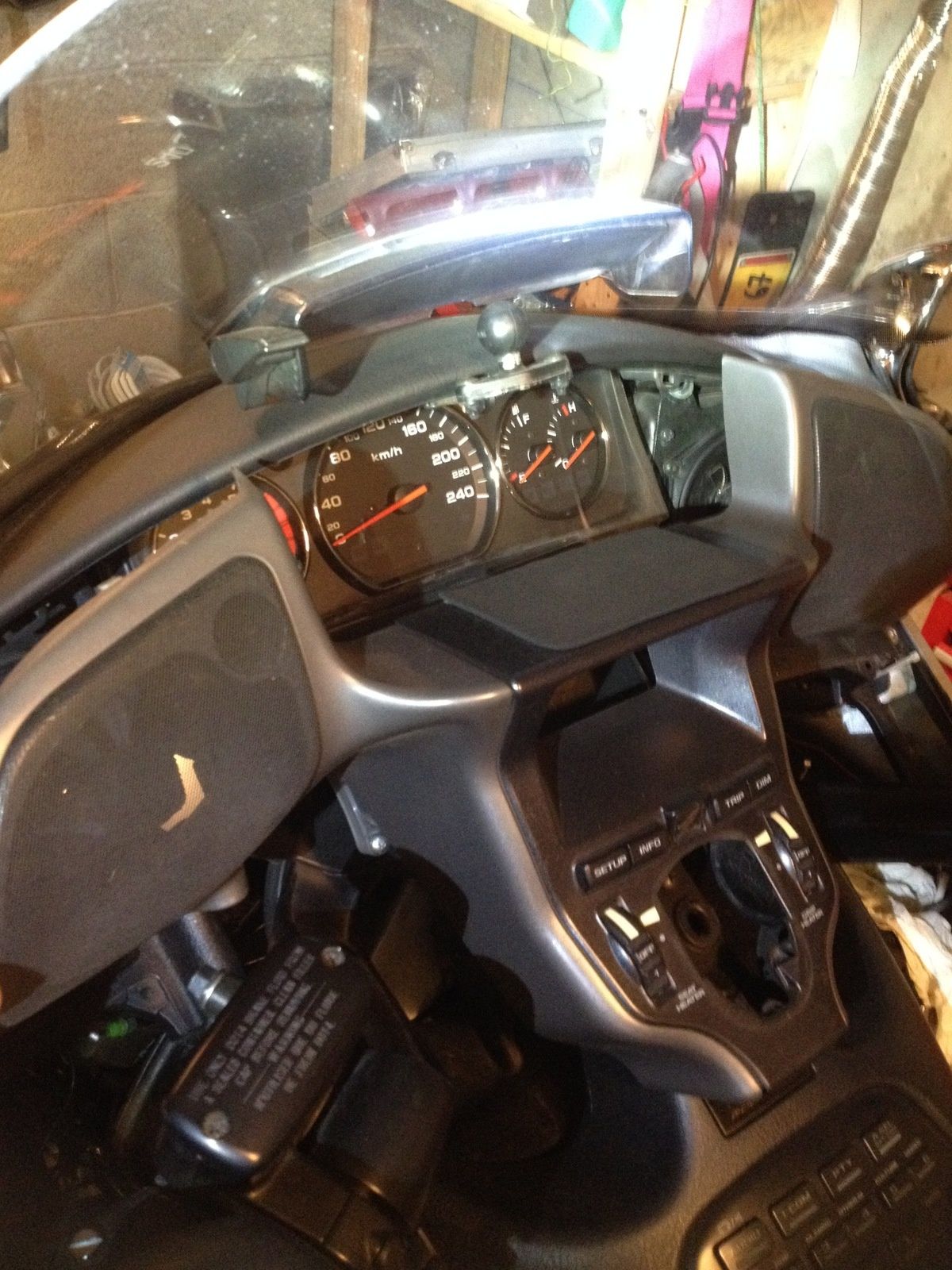

Le tableau de bord



Pour les modèles 1800

à partir de 2006

la manipulation diffère un peu de celle de 2001



mais bon

faut enlever ce tableau de bord

pour atteindre cette fiche dessous

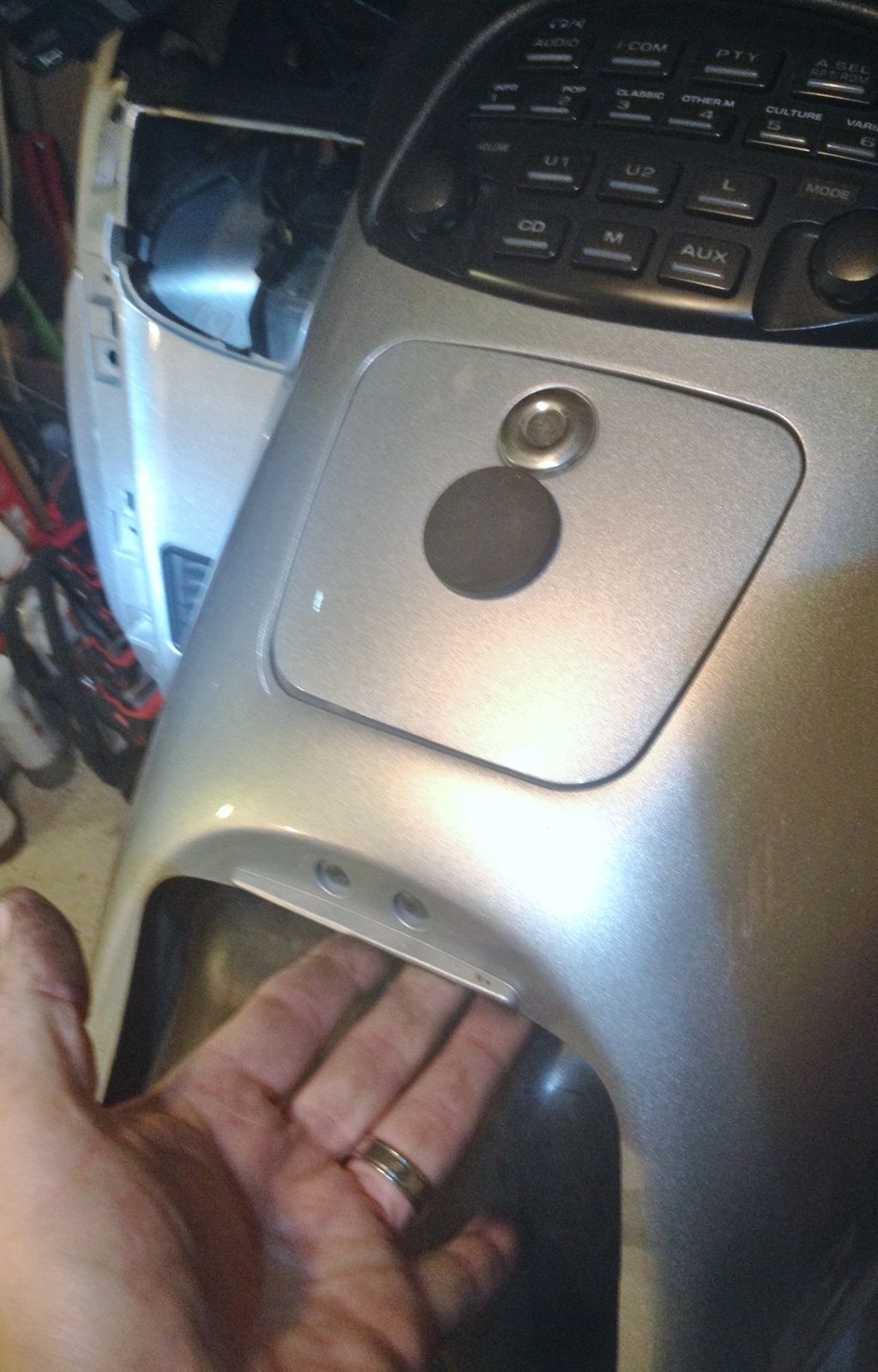

Tout d'abord

enlever le cache autour

de la clé de contact

une seule main suffit



Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Ensuite on déclipse

à la base

cette partie du tableau de bord



Encore des ergots

Siliconne loulou siliconne

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

On lève les leviers

de blocage du pare-brise

de part et d'autre



On défait ensuite en commençant par le bas délicatement

et

tout le tableau de bord

se déclipse



Des ergots plastiques partout  (siliconne)

6 photos mais bon
6 photos mais bon
6 photos mais bon
6 photos mais bon
6 photos mais bon
6 photos mais bon

6 photos mais bon

Mais ne tirez pas

y'a encore une connexion dessous.



Elle est "chiante" à choper.



Tu as des gros doigts loulou

non chiante je répète!!



Monsieur Honda aurait pu mettre 5 centimètres de plus de cable

Comme dit JACK

Le cuivre loulou le cuivre = $$

Il y a aussi un système de clip
Il y a aussi un système de clip
Il y a aussi un système de clip
Il y a aussi un système de clip

Il y a aussi un système de clip

Sur la vidéo

on voit que le type l'enlève d'une seule main

et ben moi  non non non



Donc à nouveau

mon petit tournevis

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

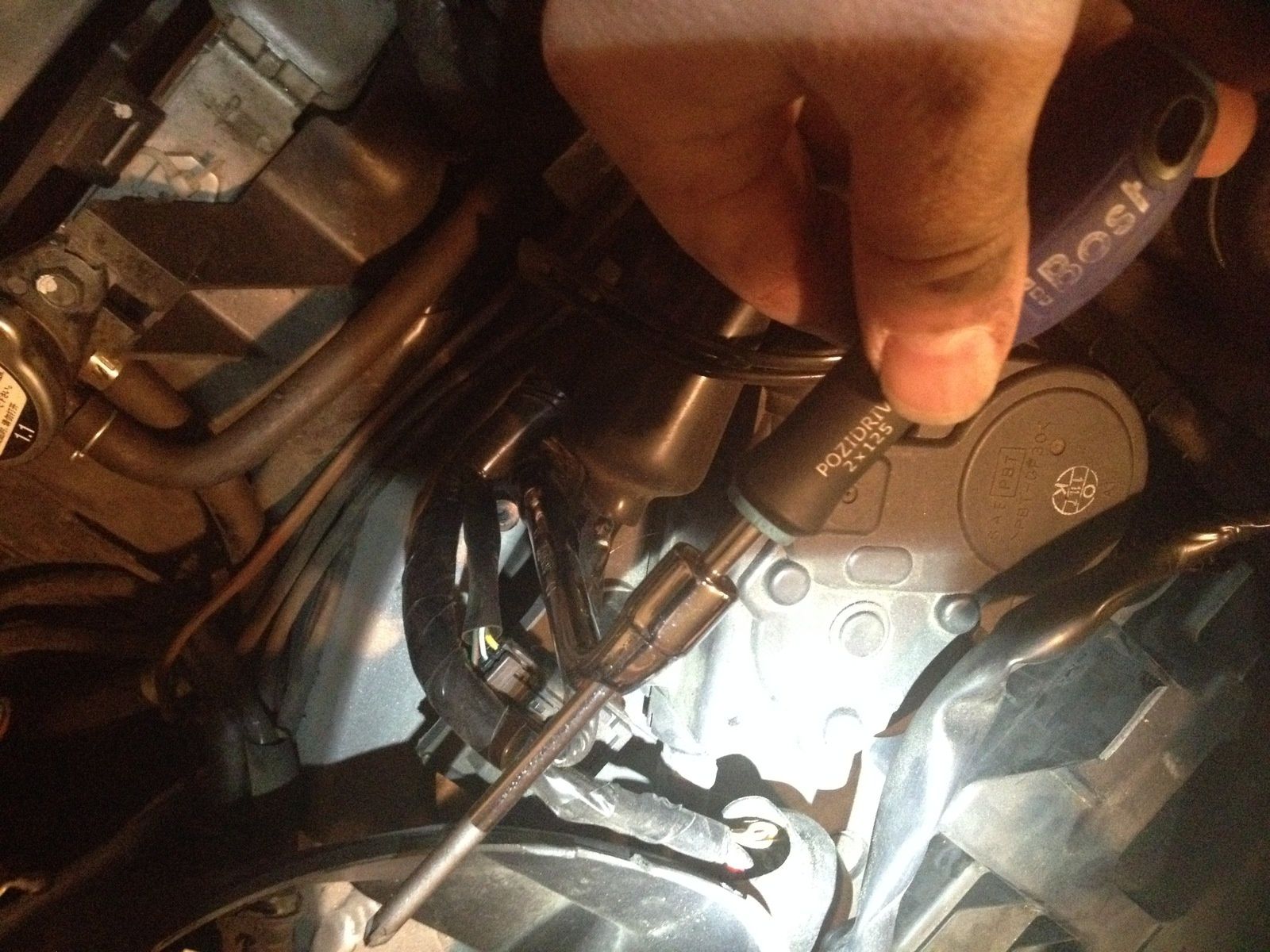

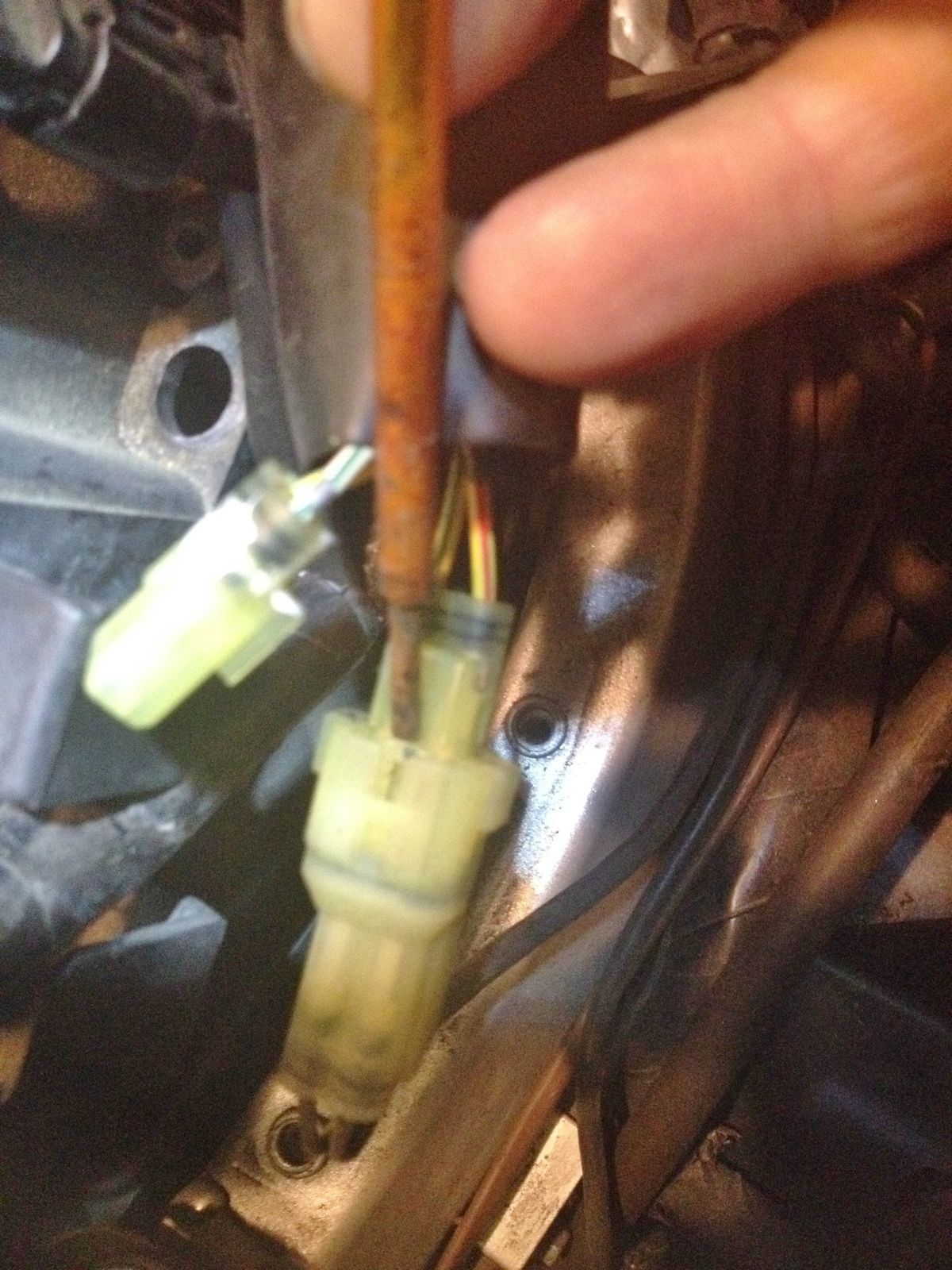

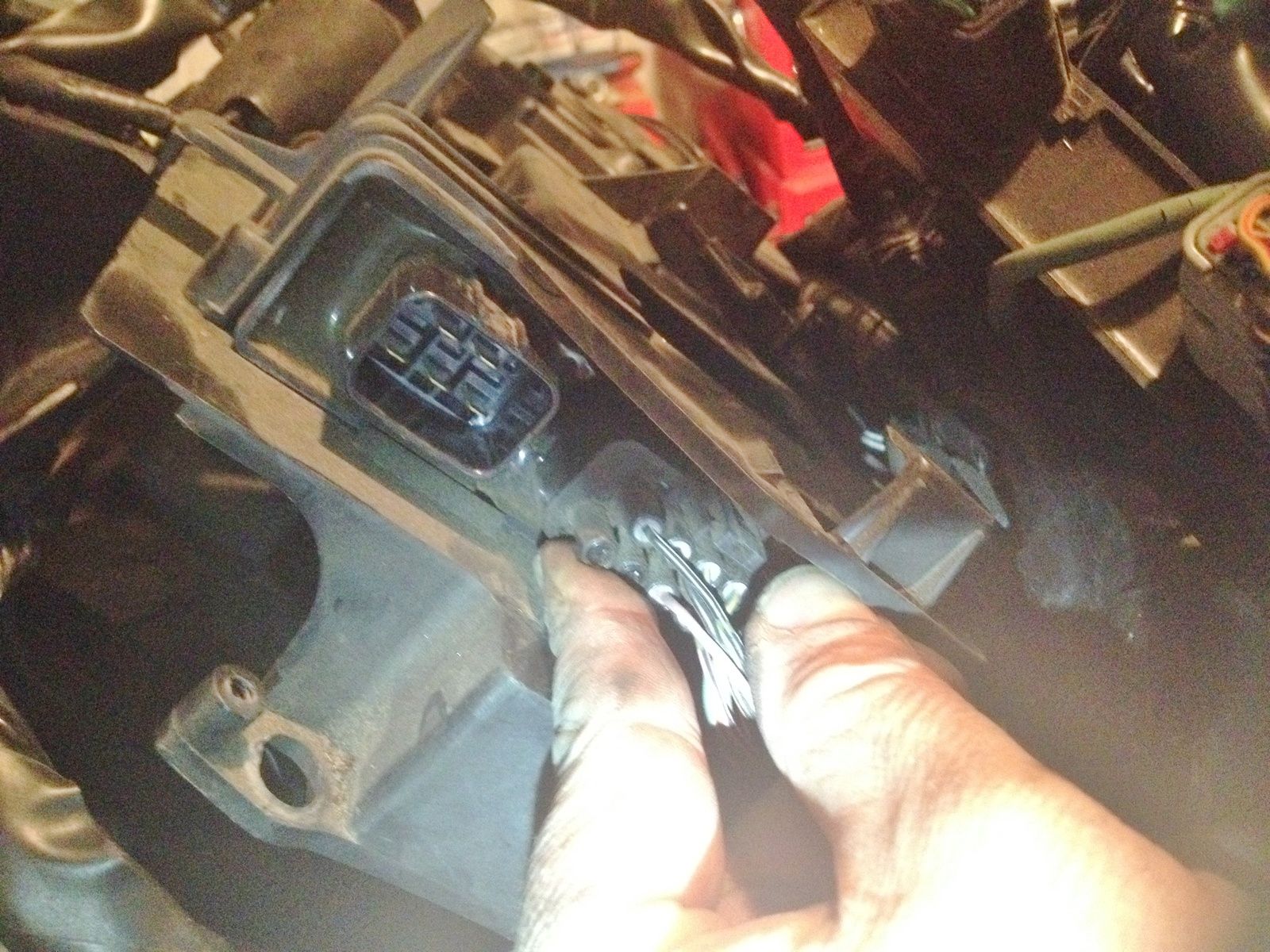

Dans un premier temps

appuyer avec le tournevis

pour que la languette

se lève et ensuite



tirer sur les câbles délicatement

Pas le choix là.

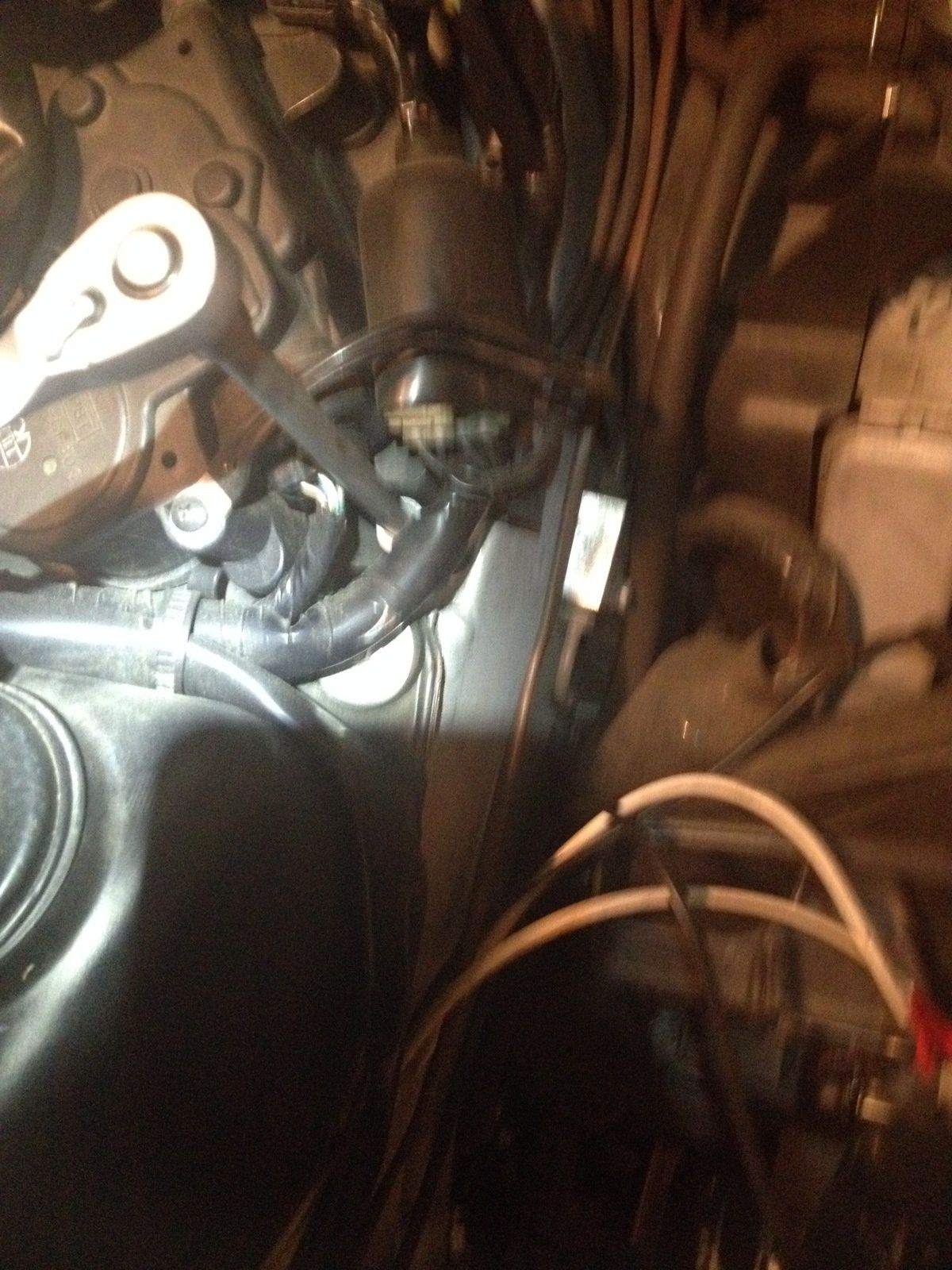

Vérifier

qu'une cosse ne se soit pas détachée

et retirée de sa position



C'est fait mais bon 5 centimètres de plus
C'est fait mais bon 5 centimètres de plus
C'est fait mais bon 5 centimètres de plus

C'est fait mais bon 5 centimètres de plus

J'aime bien changer de côté



Je dévisse les 4 vis allen

Taille 5





Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Encore des vis

de modèles différents

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Pour enlever le boitier

sur lequel se trouve

la serrure de la trappe.



Soit

elle s'enlève toute seule

ou

avec le petit tournevis

il y a un petit clip à défaire



Même manipulation que le boitier gauche



Moi ici

j'ai mon voltmètre et deux interrupteurs.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Pour l'instant

je n'ai pas mis en place de fiche déconnectable

sur tous les câbles.



Je passe le boitier dans la trappe

et reste au niveau du bouchon de radiateur



Si on tire sur le bas du carénage

il se défait déjà.



Un petit ergot en bas.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Il reste toutes ces vis

puis ensuite ???



La selle loulou

et oui la selle !!



J'aurai pu commencer par là.



Mais comme (remember......)

la vidange, le cardan le liquide

la selle ne m'embettait pas.

Elles sont ici
Elles sont ici
Elles sont ici
Elles sont ici
Elles sont ici

Elles sont ici

Je dors quand même,

bon je continue.

Les photos prennent du temps quand on est seul.



Finalement

je démonte la selle et le dossier pilote

car

ils vont me géner.

Pas de difficulté
Pas de difficulté
Pas de difficulté

Pas de difficulté

Encore une connexion



Oui

à partir de 2006

la selle est chauffée



Mais je n'arrive pas

à la dégraffer

en appuyant sur le petit levier.... pas nouveau.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Encore l'aide du tournevis



mais là cette fois

Monsieur Honda a mis du rab de fil





Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Des connexions



On voit celle que je viens de défaire

et les autres?



Pour le chauffage

passager et pilote

je n'y touche pas.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

L'utilité de marquer les câbles



Quand on ouvre sous la selle

on est content

de pouvoir identifier nos bidouillages

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Bon démontage

cette fois-ci

des vis et boulons

qui tiennent le carénage

Clé allen 5
Clé allen 5
Clé allen 5
Clé allen 5

Clé allen 5

Deux couleurs

la verte à l'extérieur

(à gauche)

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Deux couleurs

la verte à l'extérieur

(à droite)

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Une autre petite boite

je mets les vis dedans



Souviens-toi loulou

Merci

Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Tiens tiens

ici

 2 vis pour tournevis cruciforme

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Tiens

j'avais pas enlevé

le petit carénage

côté droit

diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne
diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne
diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne
diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne
diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne
diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne

diaporama 06 photos - pas de soucis sauf si le carénage ne vient pas facilement....... si si siliconne

Le carénage

où se situe le nez de la selle

est bloqué

par deux boulons



Clé de 10

pas de difficulté

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Bon

le carénage doit s'enlever

j'ai du tout défaire!!



j'essaye

mais quelque chose retient



Zut des rilsans

Allez

Allez

Allez

on coupe

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Bon j'arrive

à lever et voir le dessous

de la radio



mais punaise

encore des rilsans



Loulou c'est pas sérieux

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Bon on coupe

mais les rilsans

et non

les câbles électriques..



Encore vu

lors du changement des cylindres de frein

(rappel Honda 2016)

sur une gold 2012 d'un copain

alors que les connexions de séparation

étaient présentes.

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Il suffit de tirer sur la fiche

de l'antenne

Pas de soucis



Mais de l'autre côté

dessous



2 grosses connexions

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Aucun soucis

pour une fois pour déclipser

les deux grosses connexions

situées

de par et d'autre de la clé de contact



La languette est bien située



Bon

cela devrait le faire !!

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Yes

encore une étape de franchie

Fragile tout de même...attention aux mouvements brusques
Fragile tout de même...attention aux mouvements brusques
Fragile tout de même...attention aux mouvements brusques

Fragile tout de même...attention aux mouvements brusques

Faisons

le tout du propriétaire



les connectiques carrées sont celle de dessous la radio

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

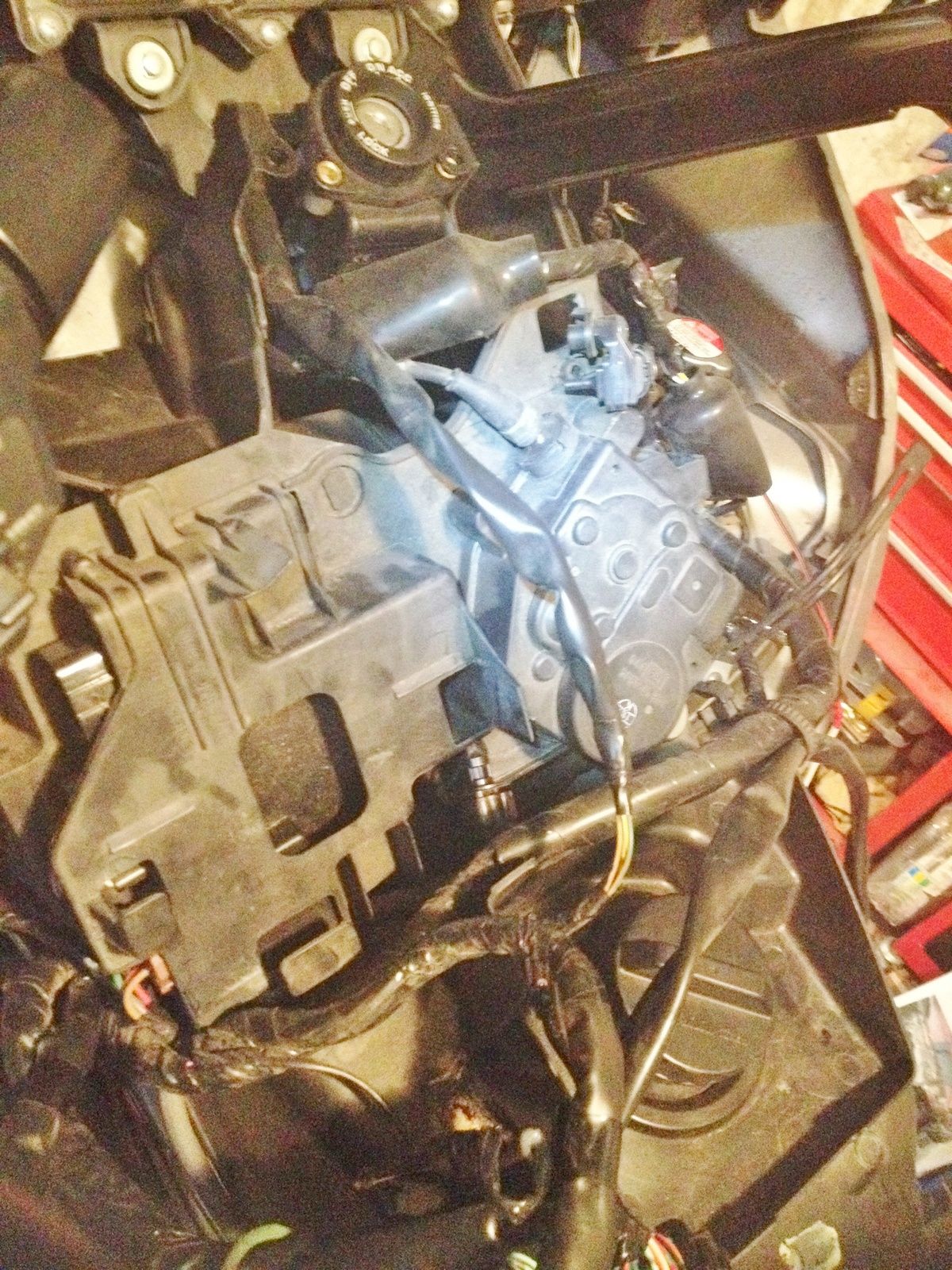

Bon repérage

des boulons (4) qui tiennent la partie

que j'appelle l'araignée

(ou unité de commande)



puis

les deux bouches d'air

qui alimentent

le filtre à air



la fiche grise du boitier pour

le système de suspension

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)



Enlevez les vis



(1 à chaque fois)

des conduits d'admission d'air

droit et gauche







Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Cependant

c'est plein de câbles



Faut faire de la place



je range un peu les câbles

tout en prenant des photos

pour le remontage


Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

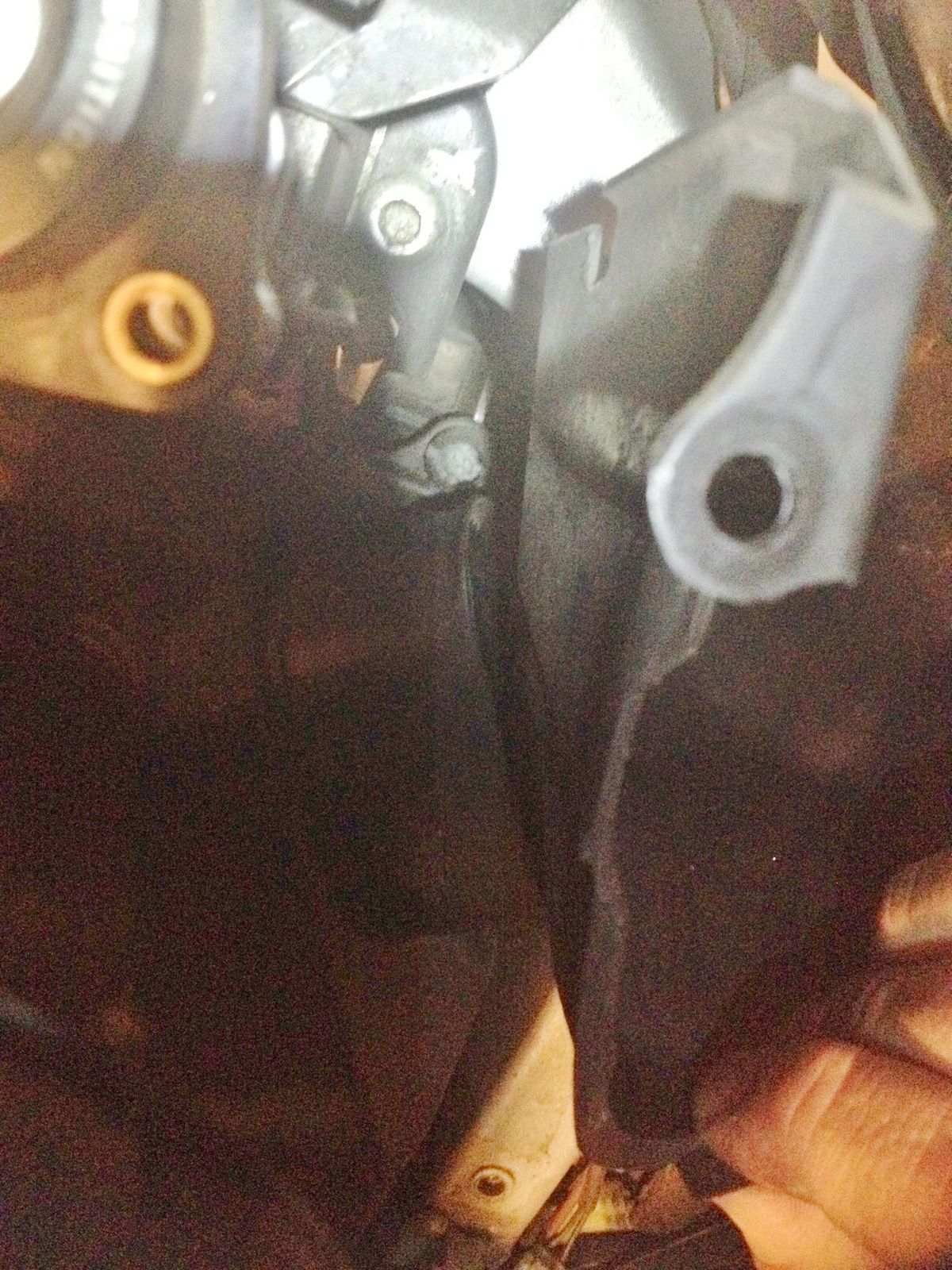

Un ergot retient la partie vers l'avant.

Il faut soulever la partie avant et faire pivoter.



Le câblage permet de le retourner

et

le mettre vers la selle pour faire de la place



Je l'ai accroché

à la barre sur laquelle la selle vient se fixer

entre les jambes du conducteur

avec les connextiques de la radio

(les 2 grosses prises)

Ils se déboitent sans soucis



une fois de la place

faite

Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage
Diaporama 08 photos - J'ai marqué les conduits pour le remontage

Diaporama 08 photos - J'ai marqué les conduits pour le remontage

Encore une étape



cela commence à s'éclaicir





Dégagez les connecteurs,

les gaines,

les câbles

qui passent au-dessus de l’unité de commande.

D'où les photos



(Merci loulou)² !!

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

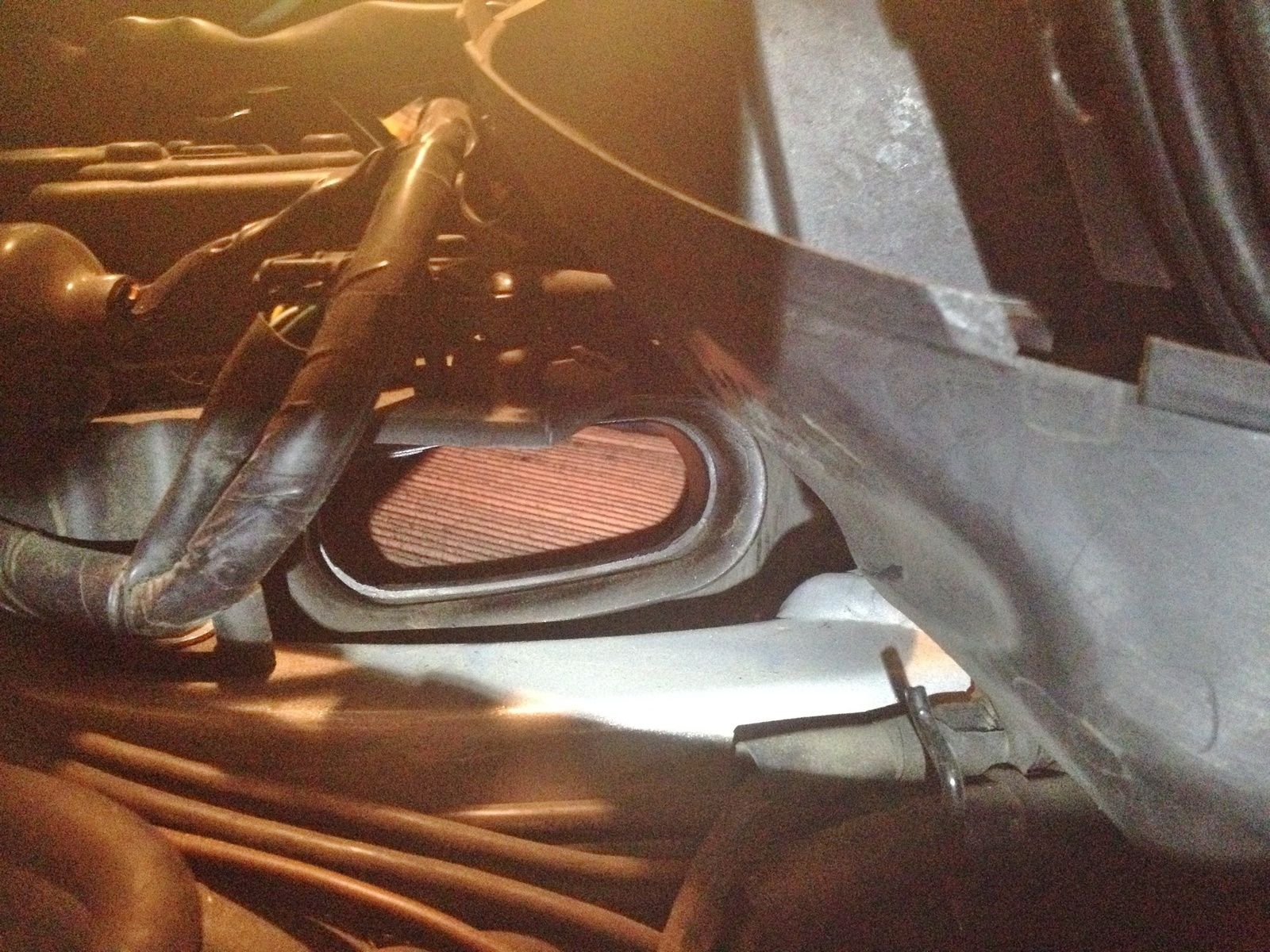

Enfin

je vois le filtre à air

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Enlevez les quatre boulons

2 sont pénibles à attraper

d'où ma tige aimantée



Ils sont cachés sous les câbles

d'où faire du rangement



Dégagez les autres câbles

regardez par où ils passent

Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber
Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber

Diaporama 08 photos - Pas de difficulté mais faut pas les laisser tomber

Tout est enlevé



Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite
Diaporama 07 photos - Toujours les vis dans la boite

Diaporama 07 photos - Toujours les vis dans la boite

Débranchez

le connecteur du capteur IAT

(température d'admission d'air).



Espèce de sonde!!



Il faut tirer dessus

délicatement loulou



Pas de soucis
Pas de soucis
Pas de soucis
Pas de soucis
Pas de soucis

Pas de soucis

Après une étape

qui est souvent mal décrite

sur les différents renseignements

que j'ai pu glaner

ici et là.



Comment s'enlève ce gros chapeau qui recouvre le filtre?



Sur une des rares vidéos sur le net

(pour goldwing 2006 sans airbag etc)

on voit le boitier

se relever de la gauche vers la droite



Mais sur le côté gauche

il y a trois connexions

importantes qui bloquent le relevage.



Sur la vidéo tournée (seul)

on voit bien que

j'essaye de voir comment cela est tenu.



De l'autre côté droit

une pièce tenue par une vis en haut à droite de ce gros carré

qui fait crac !!

dans la petite vidéo que je fais

et

deux fiches jaunes sous cloches



Un câble au milieu dans la partie centrale haute

semble être difficile à enlever.



Je me méfie toujours

mais là encore une fois

du crac !!

Mais bon juste du plastique



Faites attention

lorsque cela sera votre tour.



Conclusion

le gros boitier pivotera de la droite vers la gauche



j'essaye de défaire les connexions

situées sur le côté gauche comme la vidéo





Mais cela me semble trop ............

en cas de démontage remontage



Je vais défaire que la première du haut à gauche du gros boitier

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Ma pièce cassée

car il y avait qu'une vis à défaire



Fragile



Bon

ma super colle (voir sur le blog tapez colle)

mais zut



voilà pourquoi je tiens aux photos



Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

les fiches "jaunes" sous la cloche

juste à gauche du boitier

pas de difficulté



petit tournevis

et tipex pour les différencier

lors du remontage

Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis
Diaporama 13 photos - pas de soucis

Diaporama 13 photos - pas de soucis

Dégagez ce gros cable

notez sa position

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Donc ma pièce cassée tenue par une vis

(chut mais loulou a un peu les ........ zut! lol)



La sonde

qui passe sous le tuyau d'évacuation



juste pour info



et et et !!

On y presque



Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Je ne défais plus rien



mais

le couvercle de ce gros boitier

pivote

de la gauche vers la droite



Je le retiens avec un lien





Goldwing 1800 - Atteindre le filtre à air (1ère partie)

7 vis à défaire



le graal va être atteint



une bonne chose



Les vis qui tiennent le couvercle du boitier

du filtre à air

sont toutes prises dans un logement conique.



De ce fait une fois démontées

elles restent dans leur logement

et

on ne risque pas de les perdre

même le couvercle à l'envers

elles restent dans leur logement



Super non ??

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

On retire le boitier

en le tirant vers la droite

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)
Goldwing 1800 - Atteindre le filtre à air (1ère partie)

Punaise enlevé oui!!



mais il est passé où?



ce filtre hahaha.



Suite au prochain numéro........



Je vais faire une deuxième partie car le post sera trop long



Sinon loulou et les futurs visiteurs de ce post



preparez un chiffon

c'est crado dessous

Goldwing 1800 - Atteindre le filtre à air (1ère partie)
THAT'S ALL LITT......OUF DE L'AIR

THAT'S ALL LITT......OUF DE L'AIR

Partager cet article
Repost0

commentaires

Présentation

  • : Le blog de UNSER'S BANDE DE BIKERS du 67
  • : Fanas de moto que nous faisons en couple ou en groupe, en toute sympathie et fratrie. En laissant ses soucis à la maison.... oust les différences. Néanmoins si vous roulez en goldwing ou en routière. Pour nous contacter ci-dessous ou par FB
  • Contact

  • Loulou-67
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus

Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité

Adresses précieuses testées et sûres

Manuel Gold 1500 : lien

Manuel Utilisateur Gold 1500 lien

* Manuel Gold 1800 :  lien

Manuel Bmw 1200 LT lien

              ----- o 0 o ----

Mécano Moto Gold 1500 et 1800 - Atout cycle (67): lien

Garage Auto Strasbourg Unsersbande - (67): lien

Ostéopathe et Kiné approuvé (Strasbourg): lien

              ----- o 0 o ----

Météo France (Fr)lien

Météo Forêt noire (All) lien

**********************************************

Site Pièces

Batterie ODYSSEE pour Goldwing lien

Equipements Vestes  (Hol) – Big size lien

Equipement Moto (All) - Louis.de lien

Equipement Moto (All) - Polo.de : lien

Pièces Goldwing (Usa) Cyclemaxlien

Pièces Goldwing (Fr) Goldrider lien

Pièces Honda  (Fr) bike-parts : lien

Pièces Honda (Gb) lingshondaparts : lien

Pièces occasion (67) : +33(03/88/29/64/55)

Points au permis de conduire Points permis.gouv

Gaines thermo-rétractable : lien

**********************************************

Adresses Hôtelsûrs, lieux testés et utilisés

Chambre Grèce Apollonio Rooms Ancien Corinthlien

Hôtel Allemagne Forêt noire Sommerberg lien

Hôtel Allemagne Resto Bikerhotel Forêt noire : lien

Hôtel Angleterre B&B Oakside Lodge Canterbury lien

Hôtel Autriche Bavière Reit im Winkl Nid d'Aigle lien

Hôtel Autriche Tyrol Landeck (100 km Stelvio): lien

Hôtel Belgique Hôtel Thermae - Grimbergenlien

Hôtel Europe  motos lien

Hôtel Europe Touren fahrer : lien

Hôtel France Alsace moto Bussang : lien

Hôtel France Relais motards : lien

Hôtel France Alsace Vosges moto Fouchylien

Hôtel France Jura Carême - chalets à la ferme :  lien

Hôtel France  Auberge de la Baume - Vase de Vix 21 : lien

Hôtel Irlande Room Castelgregory - Connors pass : lien

Hôtel Irlande Connemara Leenane : lien

Hôtel Italie Albergo del Sole - Lac Majeur : lien

Hôtel Italie Art Hôtel - Prato 20 km de Florence : lien

Hôtel Italie Venise Jesolo : lien

Site Irlande B & B : lien

Site intéressant Italie Hôtel motard : lien

---------------------------------------------

Restauration :

Restaurant Colmar (68) l'Amandine : lien

Best madeleines of world (67) Au fond du jardin : lien

---------------------------------------------

Moto spécifique

Journal des motards : lien

Magasin électronique PEARL (67) : lien

Peintures code couleurs Gold : Télécharger

Peintures pour moto (All) : lien

Permis Nombre de Points restants : lien

Plaque d'immatriculation logo : lien

Vignettes autoroutes Europe lien

Villages de France - Plus Beaux : lien

Site Moto

Site aileron 1800 (Site Moteur 55) lien

Site bricoleur free bikers lien

Site Ebay USA moto : lien

Site coffre supplémentaire : lien

Site Croatie :  lien

Site F6 Valkyrie : lien

Site Gold Rider revendeur pièces Gold : lien

Site Goldwing Club France : lien

Site Goldwing sans frontière lien

Site Goldwing bricoleur Usa Eurekaboy : lien

Site Goldwing Steve Saunders USA lien

Site Goldwingdocs bricolage USA lien

Site Honda Varadero 125 : lien

Site Les copains motards : lien

Site Motard en ballade : lien

Site Moto-GT Deauville : lien

Site Pneu (AlloPneu): lien

Site Remorque bagagère motolien

Site Remorque Squire constructeur lien

Site Rétro Moto 67 (RMC67) lien

Site Route des Alpes françaises : lien

Site Sécu routière - Xavier LEBEAU (67) : lien

Site Voyage Gentilinilien

Site Voyage Magazine info USAlien

---------------------------------------------

Divers : Utilitaires

Traducteur REVERSO : lien

Carte de France IGN : lien (New)

Carte européenne d'assurance maladie : lien

Calculer votre itinéraire et le Coût : lien

Convertisseur Degrés / Fahrenheit : lien

Convertisseur Km / miles : lien

Gogirl pour femme : lien

GPS - site Tomtommax : lien

GPS : insérer itinéraire Google Maps : Lien  (New)

GPS - Coordonnées d'une adresse : lien

GPS - Trouvez votre Rue : lien

Guide Voyage à moto en Europe : lien

Visiter la France : lien (New)



Recherche Par Mot - Look After A Word

compteur pour site internet">

Compteur journalier refait le 04/12/2020
