14 mars 2015 6 14 /03 /mars /2015 12:05

LE 21/04/2015..2ÈME JOINT SPY CHANGÉ

Celui de Philou...02h30 à trois personnes



Je fais ma vidange de la gold - Et là horreur!!!!



Noir d'un côté - Une fuite d'huile.............. Aie

j'avais déjà lu quelque chose dessus



LE JOINT SPY DU SELECTEUR DE VITESSE

dammed !!



A part nos amis américains du goldwingdoc

peu d'info sur le bricolage sur la 1500 - en tous les cas pas de reportage en français



Voila le récit de mon odyssée

car c'est parti pour une aventure de bricoleur

AMATEUR comme me dit la pépette dans l'oreille



Bon

en plus du bricolage avec ma troisième main je prends des photos



Merci à Pierrot notre mécano goldwing (Atout cycle Obernai)

car embêté, il m'a renseigné sur une manière........

démonter la 1/2 partie du cadre de la Gold?

Quoi démonter le cadre ?

Hé oui loulou

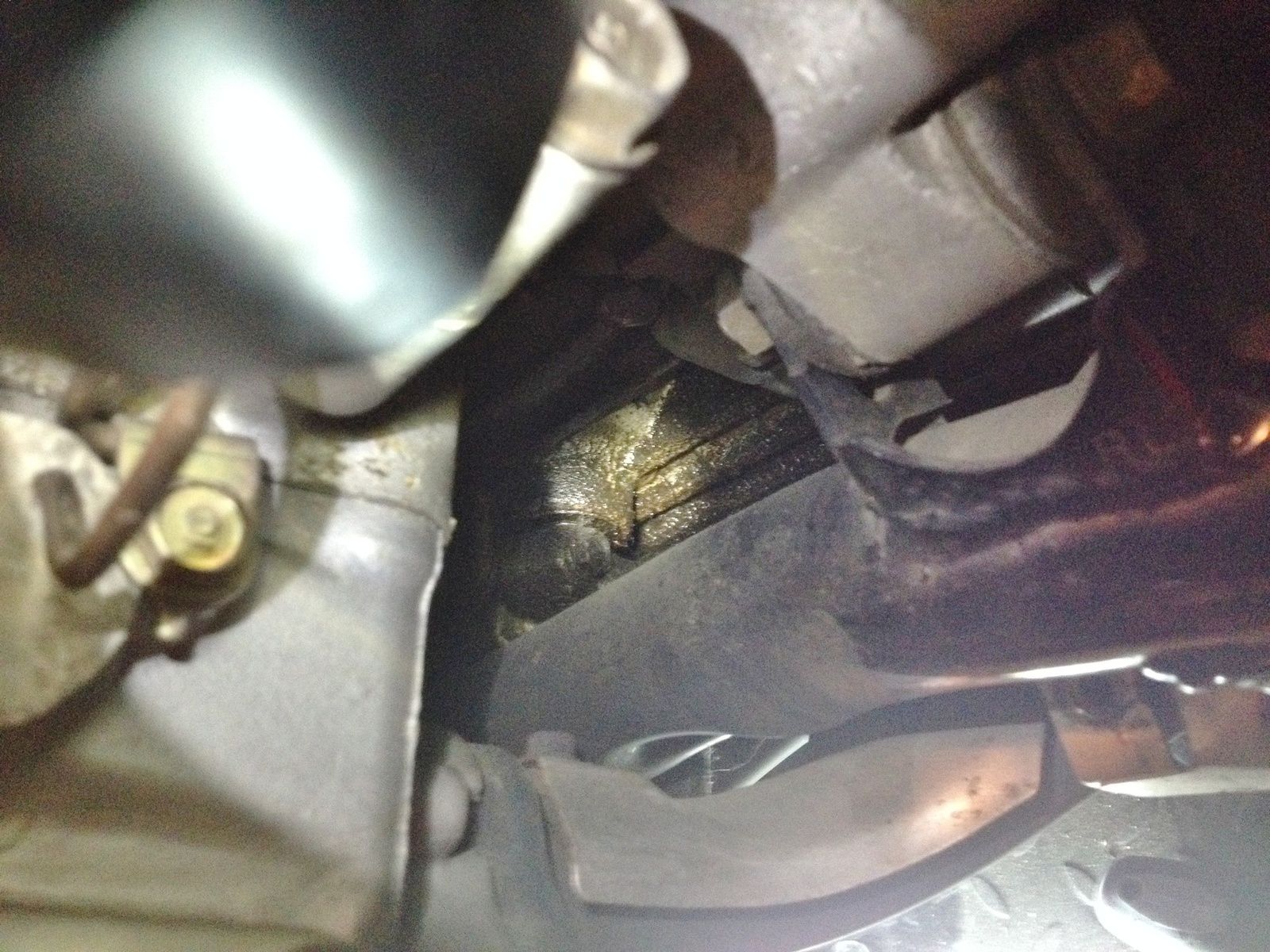

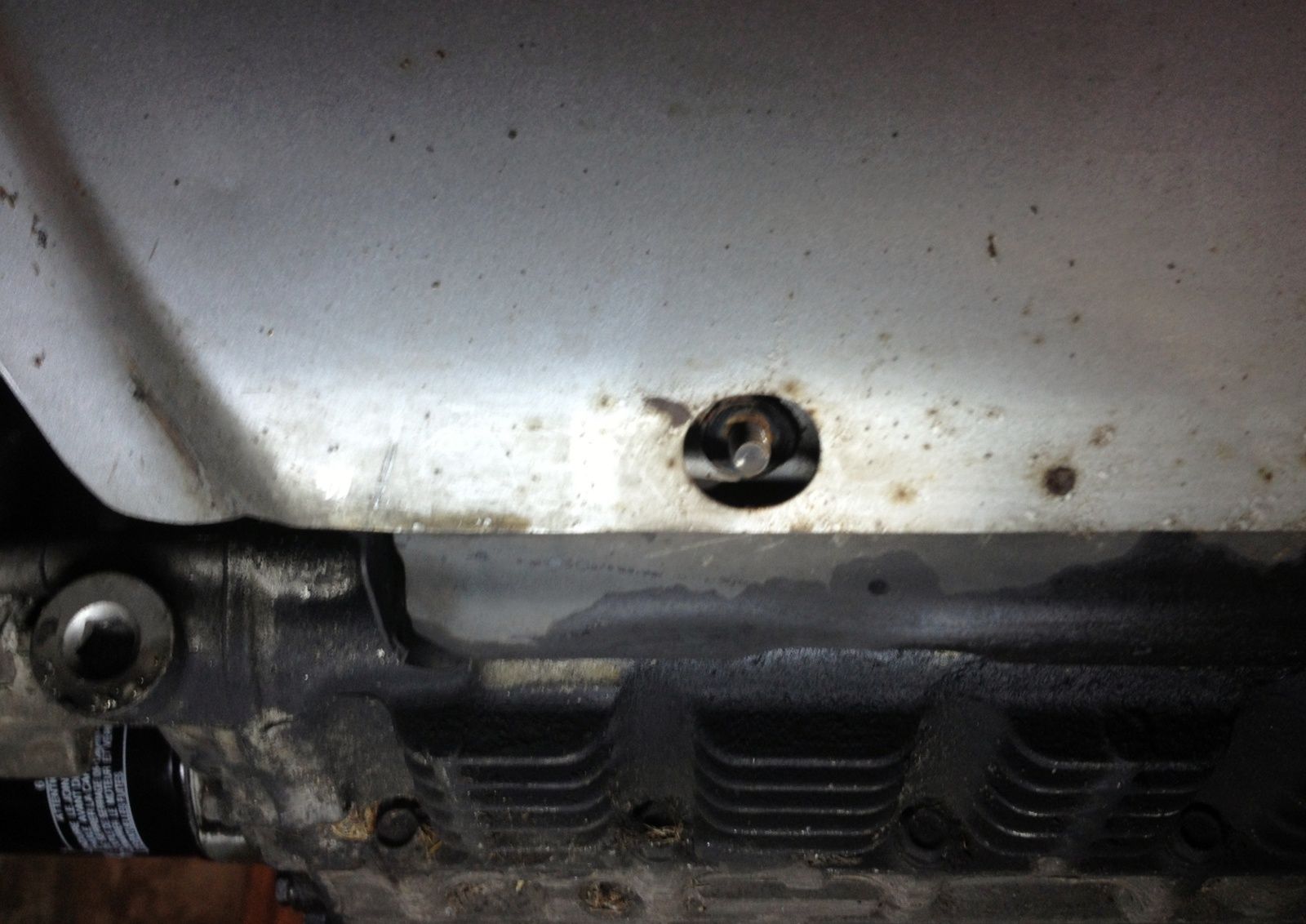

LES SYMPTHÔMES......... DE L'HUILE SOUS LE CARTER CÔTÉ GAUCHE .SENS DE MARCHE DE LA MOTO

LES SYMPTHÔMES......... DE L'HUILE SOUS LE CARTER CÔTÉ GAUCHE .SENS DE MARCHE DE LA MOTO

POUR MOINS DE 4 EUROS...................... 6 HEURES DE MAIN D OEUVRE ENVIRON AU GARAGE
POUR MOINS DE 4 EUROS...................... 6 HEURES DE MAIN D OEUVRE ENVIRON AU GARAGE

POUR MOINS DE 4 EUROS...................... 6 HEURES DE MAIN D OEUVRE ENVIRON AU GARAGE

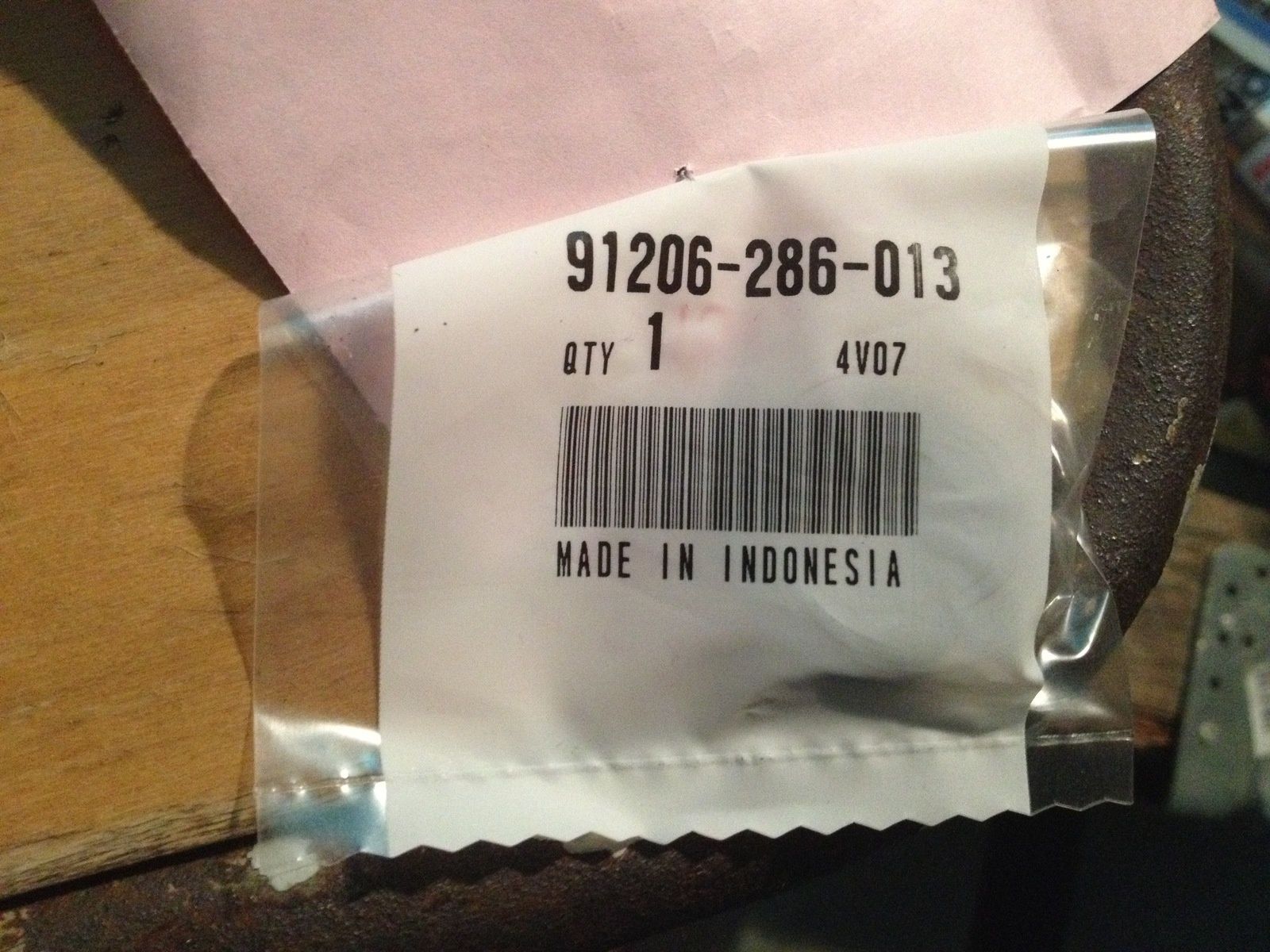

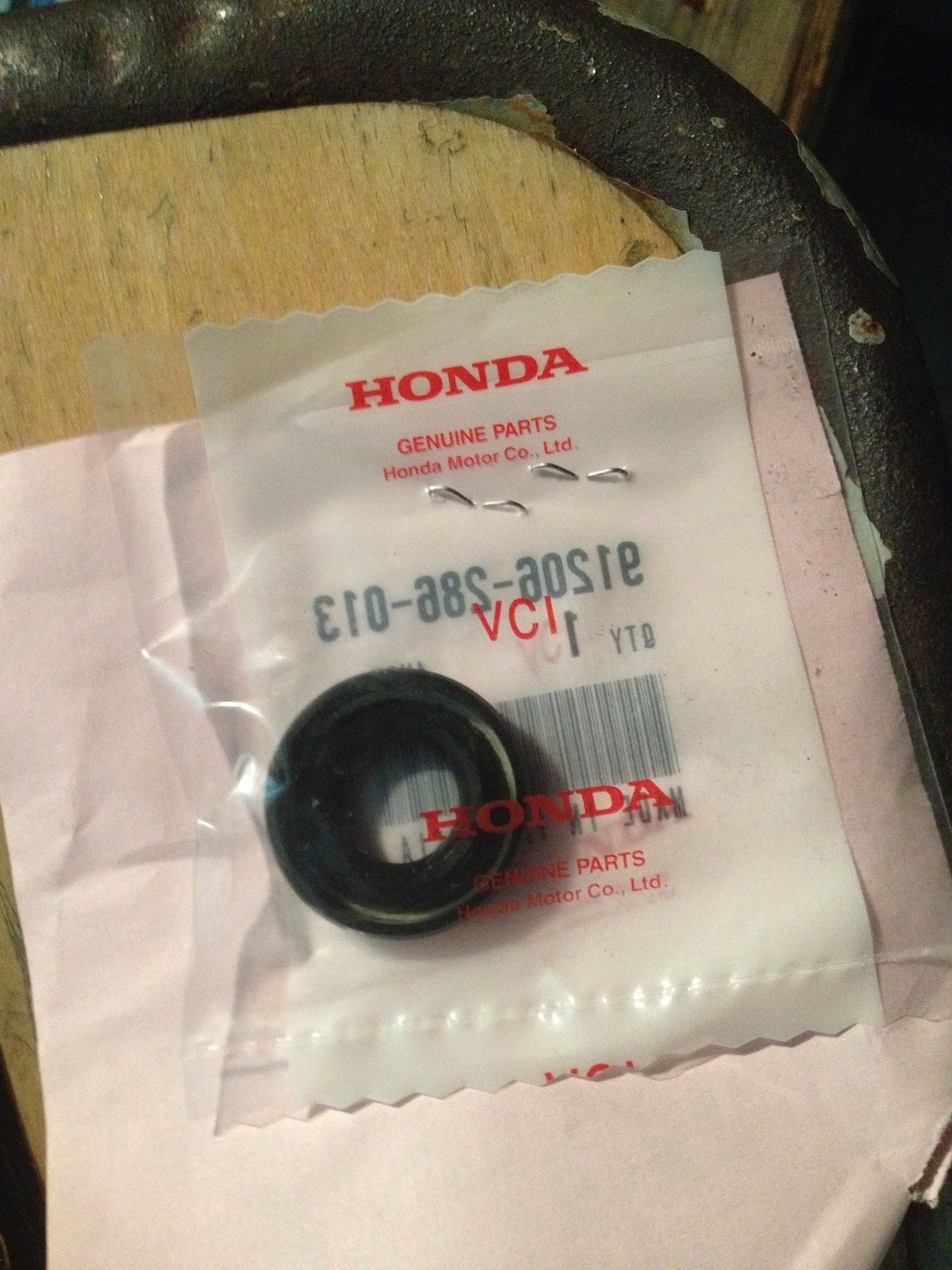

VOUS AVEZ LE CODE POUR COMMANDER LA PIÈCE
VOUS AVEZ LE CODE POUR COMMANDER LA PIÈCE

VOUS AVEZ LE CODE POUR COMMANDER LA PIÈCE

CEST LÀ................. AU FOND..............

CEST LÀ................. AU FOND..............

JE ME SUIS SERVI DE CE POST MAIS OUI Y 'A TOUJOURS UN MAIS.............



CAR SI ON LIT

ET

TRADUIT LE SUJET JUSQU'À LA FIN



IL Y A DES DIFFÈRENCES

ENTRE LES DIVERSES GOLDWING (MODÈLE SELON LES ANNÈES)

QUI DONNENT DU FIL À RETORDRE.................

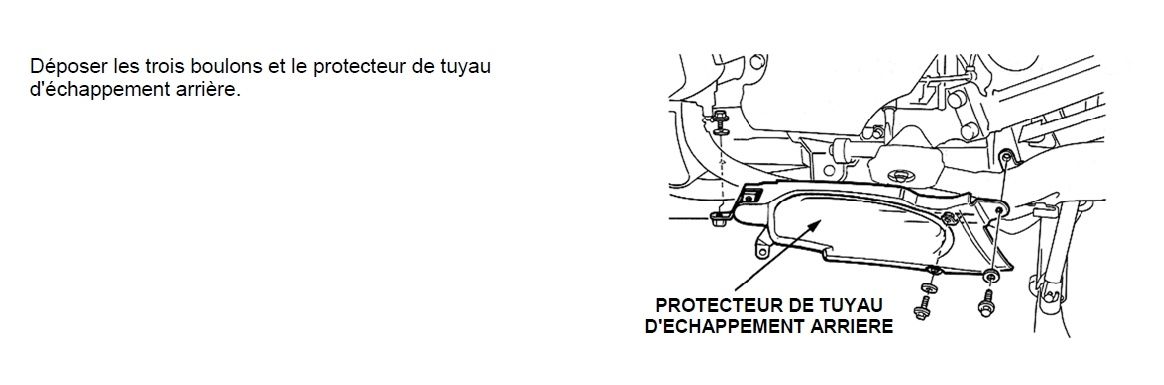

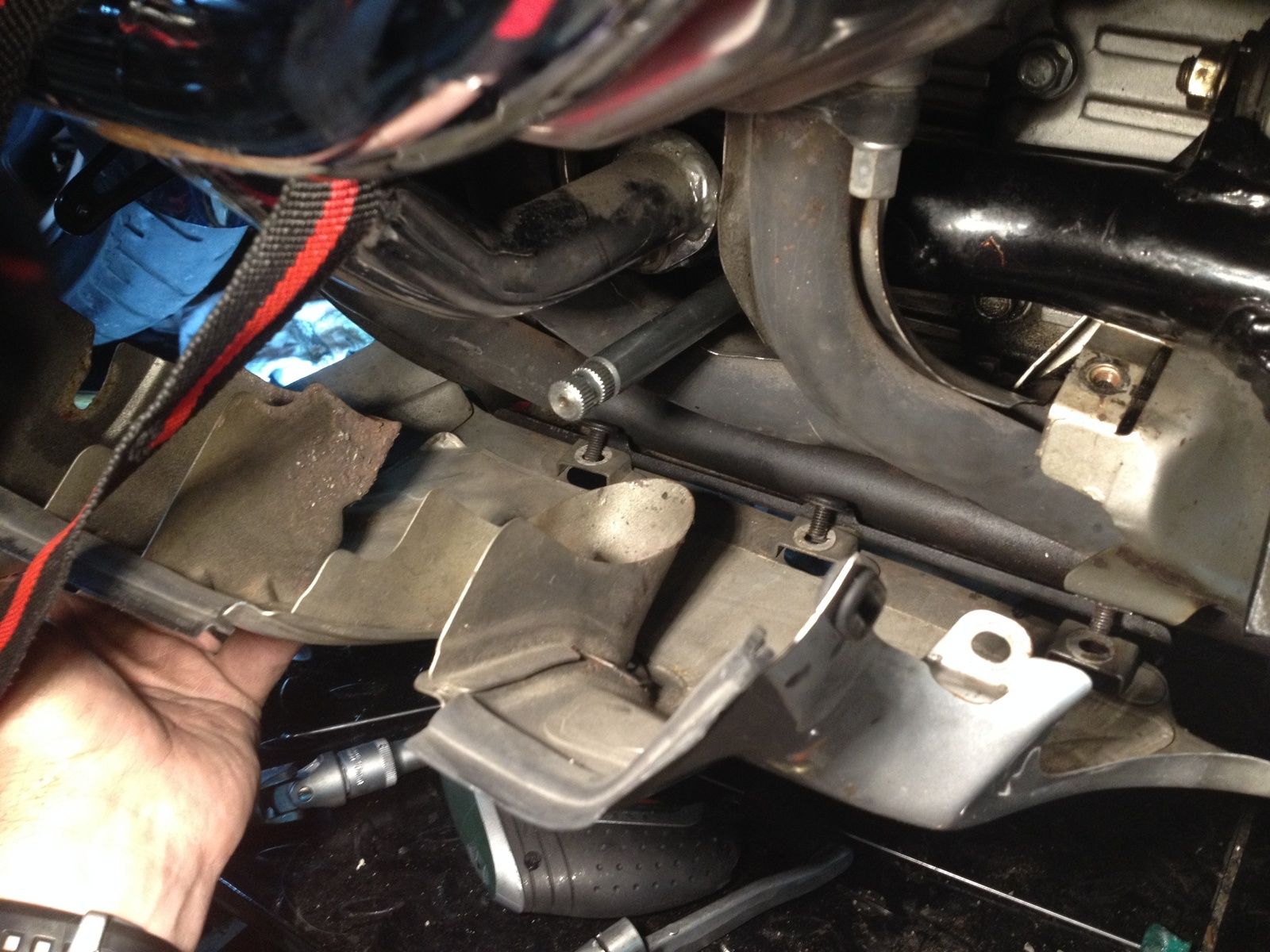

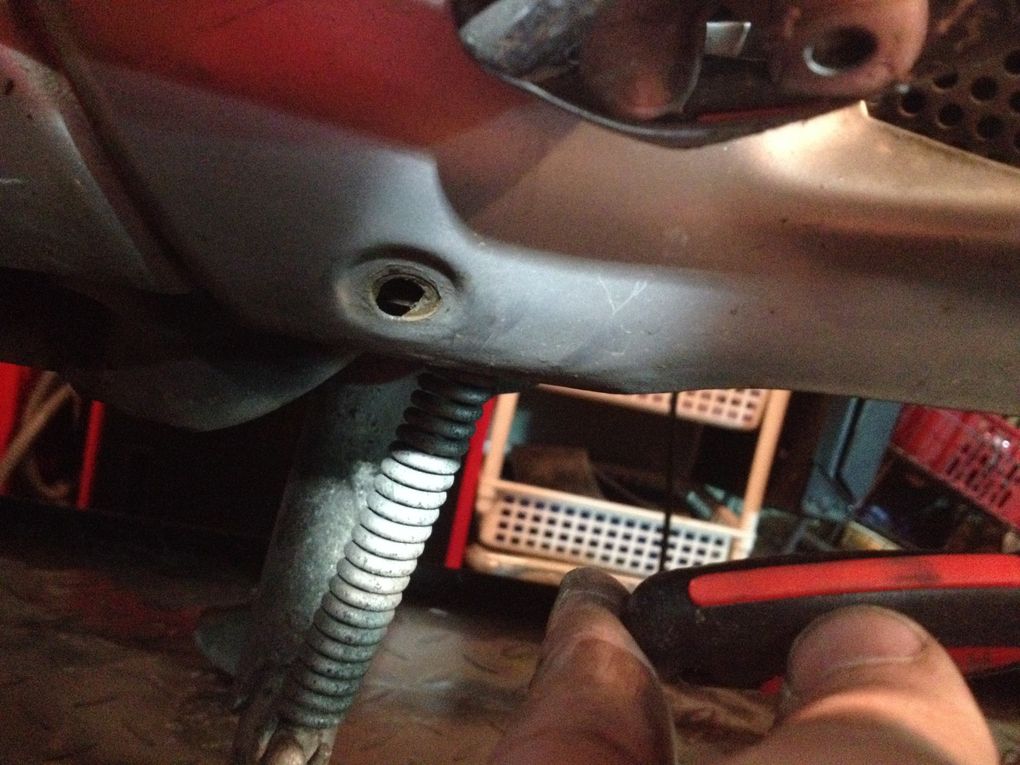

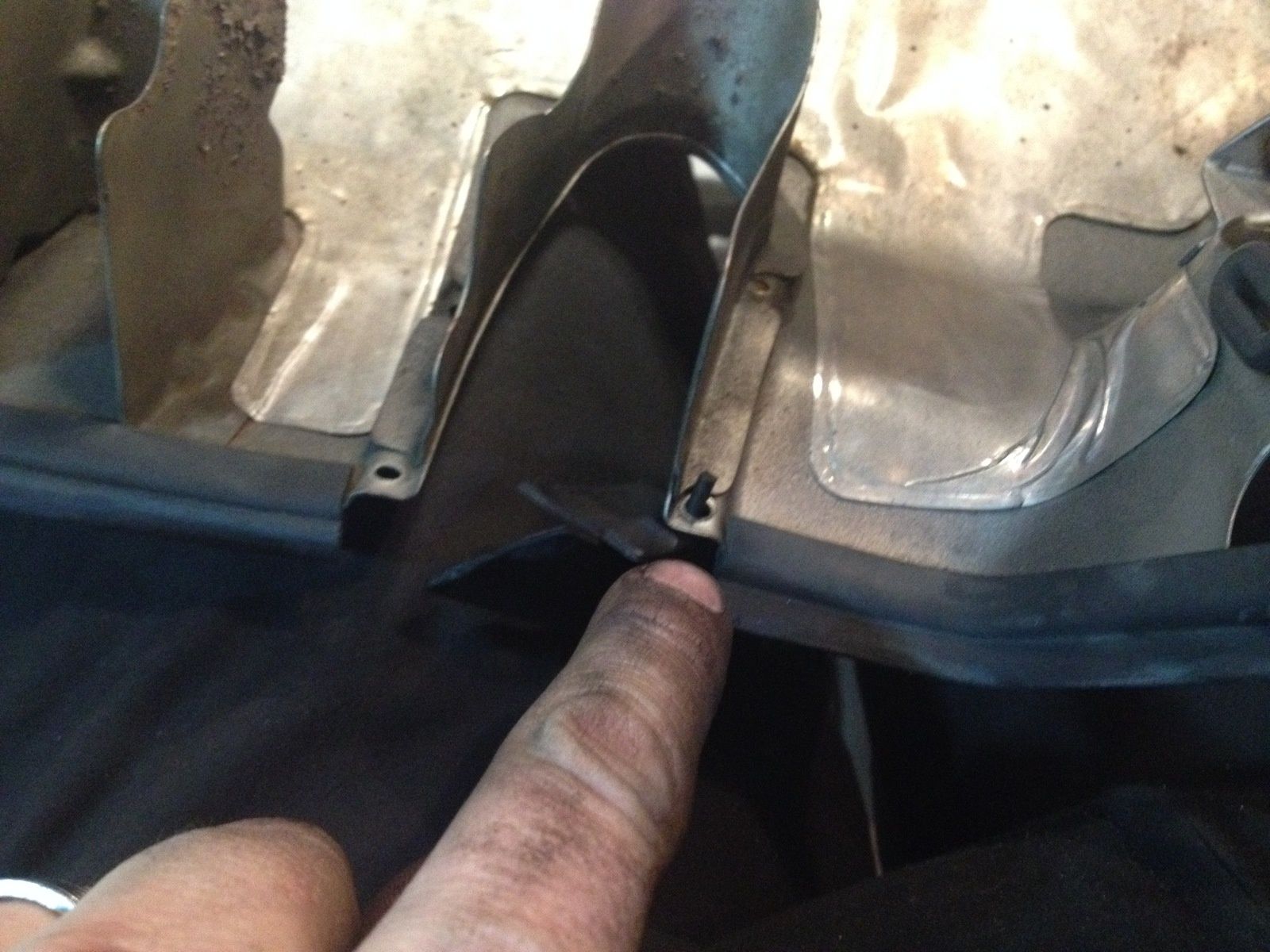

ON DÉMONTE LE SABOT AVANT....... 3 VIS

ON DÉMONTE LE SABOT AVANT....... 3 VIS

LE COUVERCLE AU-DESSUS.. MOI JE FAIS TOUJOURS DANS CE SENS

LE COUVERCLE AU-DESSUS.. MOI JE FAIS TOUJOURS DANS CE SENS

DÉMONTAGE DE LA PREMIÈRE PARTIE METALLIQUE OU SE SITUE LE SELECTEUR DE VITESSE - BOULON DE 8
DÉMONTAGE DE LA PREMIÈRE PARTIE METALLIQUE OU SE SITUE LE SELECTEUR DE VITESSE - BOULON DE 8
DÉMONTAGE DE LA PREMIÈRE PARTIE METALLIQUE OU SE SITUE LE SELECTEUR DE VITESSE - BOULON DE 8

DÉMONTAGE DE LA PREMIÈRE PARTIE METALLIQUE OU SE SITUE LE SELECTEUR DE VITESSE - BOULON DE 8

FAUT DÉMONTER CECI - SECTION 12-16 DE LA REVUE TECHNIQUE

FAUT DÉMONTER CECI - SECTION 12-16 DE LA REVUE TECHNIQUE

ON DÉBOULONNE LES "VIS BALLON" DU DESSOUS - BOULON DE.......... NON LOULOU------- CLÉ DE 10
ON DÉBOULONNE LES "VIS BALLON" DU DESSOUS - BOULON DE.......... NON LOULOU------- CLÉ DE 10
ON DÉBOULONNE LES "VIS BALLON" DU DESSOUS - BOULON DE.......... NON LOULOU------- CLÉ DE 10
ON DÉBOULONNE LES "VIS BALLON" DU DESSOUS - BOULON DE.......... NON LOULOU------- CLÉ DE 10

ON DÉBOULONNE LES "VIS BALLON" DU DESSOUS - BOULON DE.......... NON LOULOU------- CLÉ DE 10

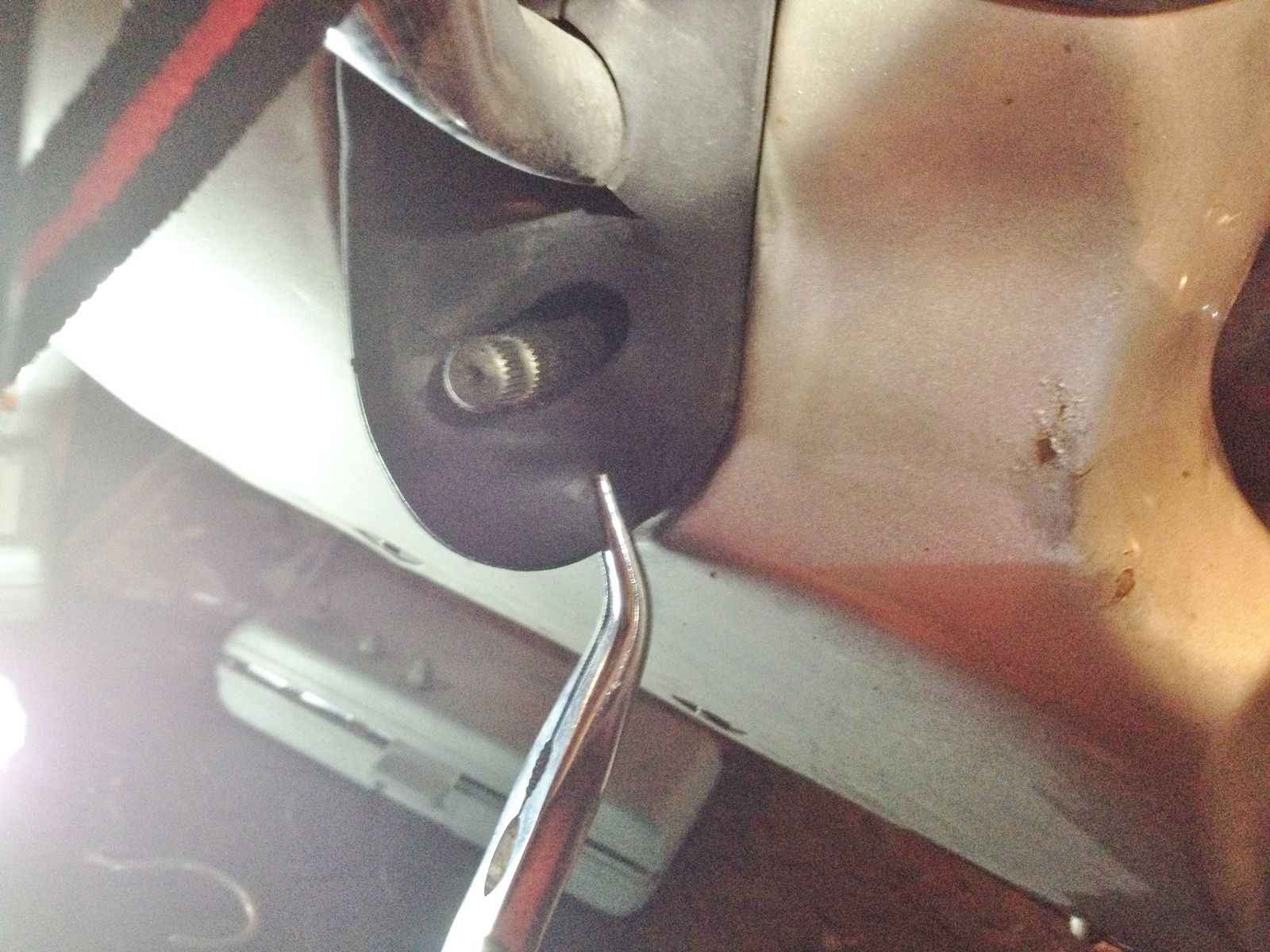

POUR INFO - JE SUIS EN PREMIÈRE ENCLENCHÉE - ON DÉVISSE LA PÉDALE DU SÉLECTEUR DE VITESSE - BOULON NON LOULOU------- CLÉ DE 8
POUR INFO - JE SUIS EN PREMIÈRE ENCLENCHÉE - ON DÉVISSE LA PÉDALE DU SÉLECTEUR DE VITESSE - BOULON NON LOULOU------- CLÉ DE 8

POUR INFO - JE SUIS EN PREMIÈRE ENCLENCHÉE - ON DÉVISSE LA PÉDALE DU SÉLECTEUR DE VITESSE - BOULON NON LOULOU------- CLÉ DE 8

NOTEZ BIEN LES DEUX REPÈRES POUR LE REMONTAGE
NOTEZ BIEN LES DEUX REPÈRES POUR LE REMONTAGE
NOTEZ BIEN LES DEUX REPÈRES POUR LE REMONTAGE
NOTEZ BIEN LES DEUX REPÈRES POUR LE REMONTAGE

NOTEZ BIEN LES DEUX REPÈRES POUR LE REMONTAGE

LE SÉLECTEUR EST ENLEVÉ................. C'EST LANCÉ....................... LE DÉMONTAGE EST BIEN PARTI
LE SÉLECTEUR EST ENLEVÉ................. C'EST LANCÉ....................... LE DÉMONTAGE EST BIEN PARTI

LE SÉLECTEUR EST ENLEVÉ................. C'EST LANCÉ....................... LE DÉMONTAGE EST BIEN PARTI

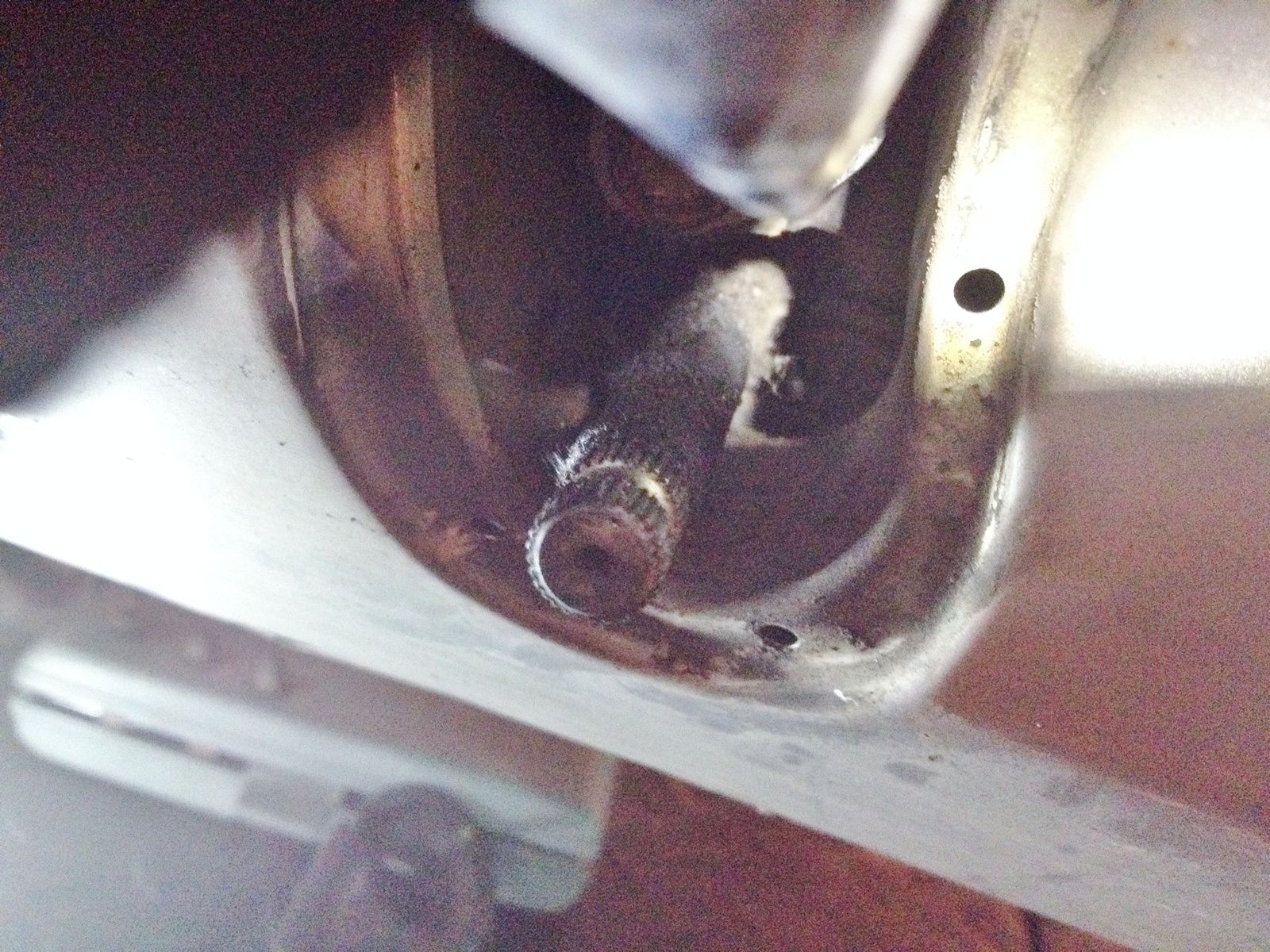

ON VOIT BIEN LA TIGE ENCRASSÉE................ MA PREMIÈRE PETITE ERREUR...............LAISSEZ LE CACHE EN CAOUTCHOUC. IL NE DÉRANGE PAS POUR LE DÉMONTAGE......ET CELA VOUS ÉVITERA DE CASSER LES PETITS PICOTS QUI MAINTIENNENT LA PIÈCE.... VOYEZ LA TROISÈME PHOTO. IL ME MANQUE UN PICOT ARRACHÉ LORS DU DÉMONTAGE.......FAUDRA TROUVER UNE SOLUTION LORS DU REMONTAGE
ON VOIT BIEN LA TIGE ENCRASSÉE................ MA PREMIÈRE PETITE ERREUR...............LAISSEZ LE CACHE EN CAOUTCHOUC. IL NE DÉRANGE PAS POUR LE DÉMONTAGE......ET CELA VOUS ÉVITERA DE CASSER LES PETITS PICOTS QUI MAINTIENNENT LA PIÈCE.... VOYEZ LA TROISÈME PHOTO. IL ME MANQUE UN PICOT ARRACHÉ LORS DU DÉMONTAGE.......FAUDRA TROUVER UNE SOLUTION LORS DU REMONTAGE
ON VOIT BIEN LA TIGE ENCRASSÉE................ MA PREMIÈRE PETITE ERREUR...............LAISSEZ LE CACHE EN CAOUTCHOUC. IL NE DÉRANGE PAS POUR LE DÉMONTAGE......ET CELA VOUS ÉVITERA DE CASSER LES PETITS PICOTS QUI MAINTIENNENT LA PIÈCE.... VOYEZ LA TROISÈME PHOTO. IL ME MANQUE UN PICOT ARRACHÉ LORS DU DÉMONTAGE.......FAUDRA TROUVER UNE SOLUTION LORS DU REMONTAGE
ON VOIT BIEN LA TIGE ENCRASSÉE................ MA PREMIÈRE PETITE ERREUR...............LAISSEZ LE CACHE EN CAOUTCHOUC. IL NE DÉRANGE PAS POUR LE DÉMONTAGE......ET CELA VOUS ÉVITERA DE CASSER LES PETITS PICOTS QUI MAINTIENNENT LA PIÈCE.... VOYEZ LA TROISÈME PHOTO. IL ME MANQUE UN PICOT ARRACHÉ LORS DU DÉMONTAGE.......FAUDRA TROUVER UNE SOLUTION LORS DU REMONTAGE

ON VOIT BIEN LA TIGE ENCRASSÉE................ MA PREMIÈRE PETITE ERREUR...............LAISSEZ LE CACHE EN CAOUTCHOUC. IL NE DÉRANGE PAS POUR LE DÉMONTAGE......ET CELA VOUS ÉVITERA DE CASSER LES PETITS PICOTS QUI MAINTIENNENT LA PIÈCE.... VOYEZ LA TROISÈME PHOTO. IL ME MANQUE UN PICOT ARRACHÉ LORS DU DÉMONTAGE.......FAUDRA TROUVER UNE SOLUTION LORS DU REMONTAGE

ON DEVISSE LA DERNIÈRE VIS DE CETTE PARTIE METALLIQUE - IL Y A DONC 2 VIS CLÉ DE 8 ET TROIS VIS BALLON CLÉ DE 10 - IL Y A AUSSI DES PETITES RONDELLES AUTO-BLOQUANTES
ON DEVISSE LA DERNIÈRE VIS DE CETTE PARTIE METALLIQUE - IL Y A DONC 2 VIS CLÉ DE 8 ET TROIS VIS BALLON CLÉ DE 10 - IL Y A AUSSI DES PETITES RONDELLES AUTO-BLOQUANTES
ON DEVISSE LA DERNIÈRE VIS DE CETTE PARTIE METALLIQUE - IL Y A DONC 2 VIS CLÉ DE 8 ET TROIS VIS BALLON CLÉ DE 10 - IL Y A AUSSI DES PETITES RONDELLES AUTO-BLOQUANTES

ON DEVISSE LA DERNIÈRE VIS DE CETTE PARTIE METALLIQUE - IL Y A DONC 2 VIS CLÉ DE 8 ET TROIS VIS BALLON CLÉ DE 10 - IL Y A AUSSI DES PETITES RONDELLES AUTO-BLOQUANTES

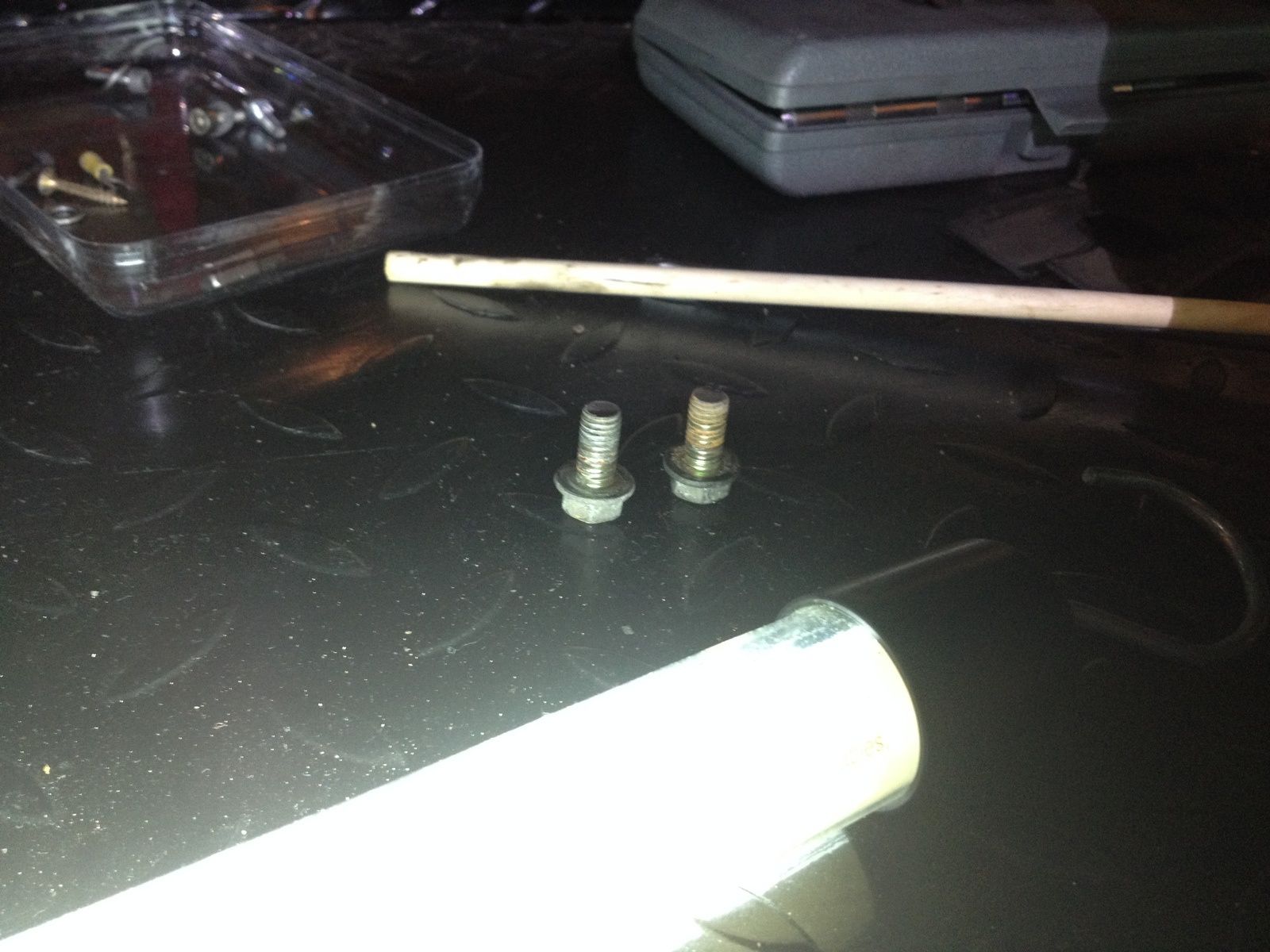

DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS
DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS
DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS
DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS
DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS

DIAPORAMA 5 PHOTOS - UNE FOIS DÉVISSÉS ON A CECI - LES BOULONS CLÉ DE 8 ET LES 3 BOULONS BALLONS

ENLEVEZ LES DEUX TUYAUX............ PROFITEZ-EN POUR LES VIDER................SI VOUS NE L'AVEZ JAMAIS FAIT.....PRENEZ UN RÉCIPIENT.VOUS SEREZ ÉTONNÉ
ENLEVEZ LES DEUX TUYAUX............ PROFITEZ-EN POUR LES VIDER................SI VOUS NE L'AVEZ JAMAIS FAIT.....PRENEZ UN RÉCIPIENT.VOUS SEREZ ÉTONNÉ
ENLEVEZ LES DEUX TUYAUX............ PROFITEZ-EN POUR LES VIDER................SI VOUS NE L'AVEZ JAMAIS FAIT.....PRENEZ UN RÉCIPIENT.VOUS SEREZ ÉTONNÉ

ENLEVEZ LES DEUX TUYAUX............ PROFITEZ-EN POUR LES VIDER................SI VOUS NE L'AVEZ JAMAIS FAIT.....PRENEZ UN RÉCIPIENT.VOUS SEREZ ÉTONNÉ

LE JOINT EST LÀ AU FOND................... C'EST SALE

LE JOINT EST LÀ AU FOND................... C'EST SALE

AVEC UN CHIFFON ET UN TOURNEVIS LONG................. JE NETTOIE POUR DÉCOUVRIR LA SUITE DES OPÉRATIONS

AVEC UN CHIFFON ET UN TOURNEVIS LONG................. JE NETTOIE POUR DÉCOUVRIR LA SUITE DES OPÉRATIONS

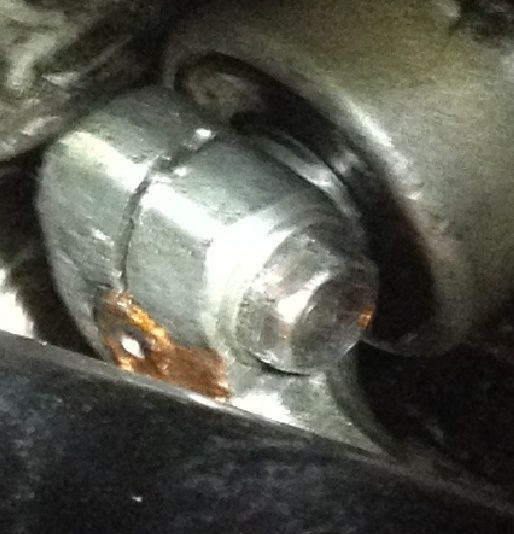

JE FAIS UNE MARQUE AVEC LE TOURNEVIS PAR RAPPORT À LA FENTE EN FRAPPANT LÉGÈREMENT -
JE FAIS UNE MARQUE AVEC LE TOURNEVIS PAR RAPPORT À LA FENTE EN FRAPPANT LÉGÈREMENT -
JE FAIS UNE MARQUE AVEC LE TOURNEVIS PAR RAPPORT À LA FENTE EN FRAPPANT LÉGÈREMENT -

JE FAIS UNE MARQUE AVEC LE TOURNEVIS PAR RAPPORT À LA FENTE EN FRAPPANT LÉGÈREMENT -

JE VOIS LE SECOND BOULON.............. QUI EST SENSÉ LIBÉRER LA TIGE DU SÉLECTEUR............... JUSQU'ICI PAS DE SOUCIS

JE VOIS LE SECOND BOULON.............. QUI EST SENSÉ LIBÉRER LA TIGE DU SÉLECTEUR............... JUSQU'ICI PAS DE SOUCIS

COMME IL VA FALLOIR METTRE DE LA PUISSANCE POUR DÉVISSER LA TIGE............. J'AI MIS CE DISPOSITIF EN PLACE POUR REPOSER LA TIGE ET EN CAS D'EFFORT JE NE FORCE PAS SUR LA TIGE
COMME IL VA FALLOIR METTRE DE LA PUISSANCE POUR DÉVISSER LA TIGE............. J'AI MIS CE DISPOSITIF EN PLACE POUR REPOSER LA TIGE ET EN CAS D'EFFORT JE NE FORCE PAS SUR LA TIGE

COMME IL VA FALLOIR METTRE DE LA PUISSANCE POUR DÉVISSER LA TIGE............. J'AI MIS CE DISPOSITIF EN PLACE POUR REPOSER LA TIGE ET EN CAS D'EFFORT JE NE FORCE PAS SUR LA TIGE

27 CENTIMÈTRES DE HAUT.........Y'A PAS BEAUCOUP DE PLACE
27 CENTIMÈTRES DE HAUT.........Y'A PAS BEAUCOUP DE PLACE

27 CENTIMÈTRES DE HAUT.........Y'A PAS BEAUCOUP DE PLACE

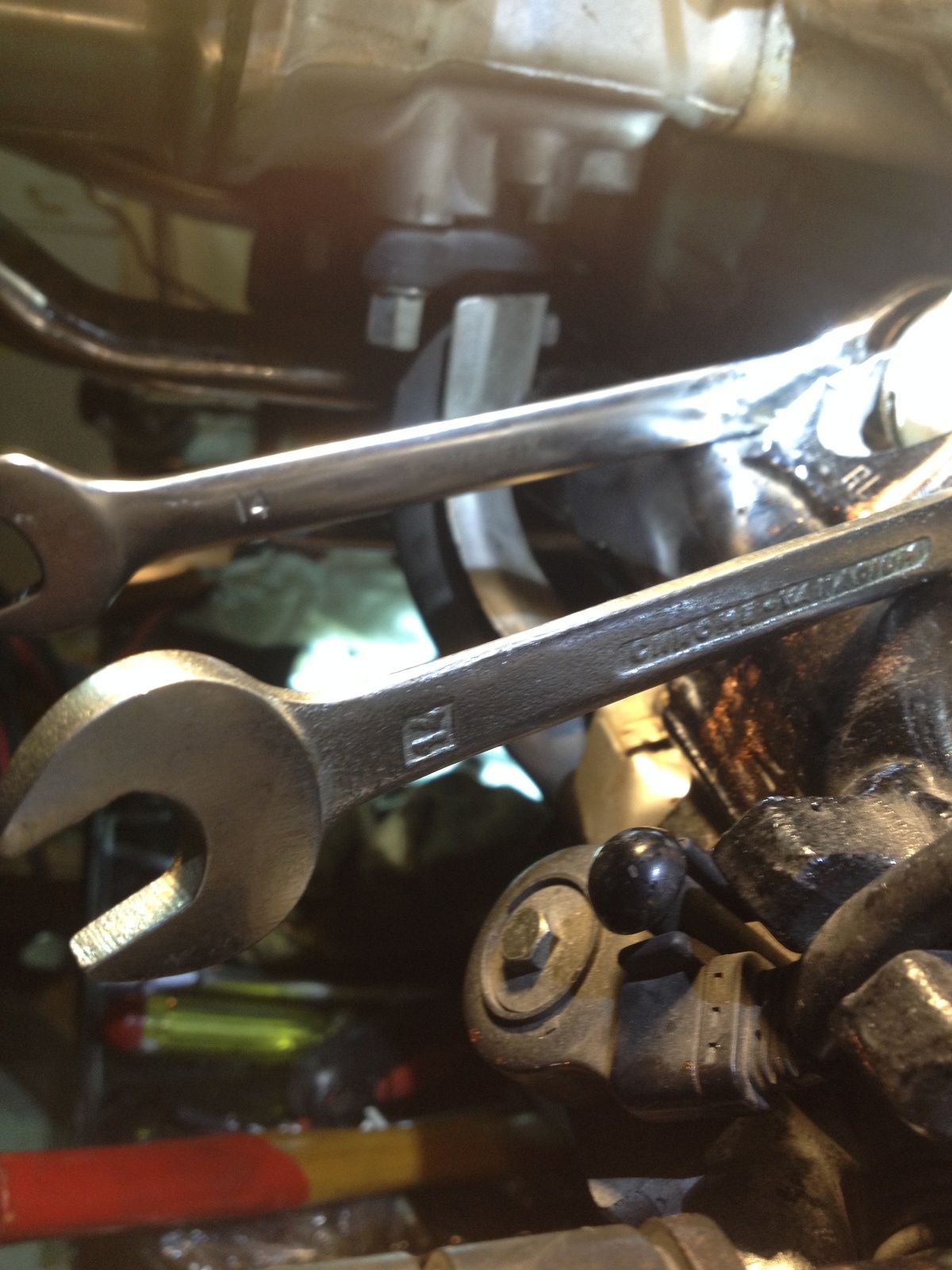

JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE
JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE
JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE
JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE
JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE

JE VEUX DÉMONTER CE BOULON QUI MAINTIEN LA TIGE

J'AI ACHETÉ CE PROLONGATEUR  AUSSI
J'AI ACHETÉ CE PROLONGATEUR  AUSSI

J'AI ACHETÉ CE PROLONGATEUR AUSSI

FAUT DÉMONTER CECI................... 22 ANS MA GOLD............CERTAINES VIS SONT ROUILLÉES............. UNE VA CASSER.............LA PLUS MAL PLACÉE BIEN SÛR...... IL FAUDRA PERFORER AU REMONTAGE

FAUT DÉMONTER CECI................... 22 ANS MA GOLD............CERTAINES VIS SONT ROUILLÉES............. UNE VA CASSER.............LA PLUS MAL PLACÉE BIEN SÛR...... IL FAUDRA PERFORER AU REMONTAGE

DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS
DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS

DIAPORAMA 8 PHOTOS - LA PIÈCE SE BOUGE VERS L'ARRIÈRE MAIS NE PEUX S'ENLEVER.......... À CAUSE DE LA BÉQUILLE...........AH NON JE NE DÉMONTE PAS

MAINTENANT LE 1/2 CADRE



JE N'ÉTAIS PAS RASSURÉ POUR DÉMONTER

MAIS JE MIS SUIS MIS



CLÉ DE 14 POUR L'AXE MOTEUR

CLÉ ALLEN

CLÉ DE 12 POUR DÉFAIRE LES DEUX BOULONS

QUI MAINTIENNENT LA PROTECTION

DU PARE CYLINDRE



J'AI FAIS UNE VIDÉO

MAIS LE TRAVAIL FINI CAR LA PÉPETTE ME VOYANT PLUS....



Goldwing - changer ce "punaise" de joint spy du sélecteur de vitesse goldwing 1500
Goldwing - changer ce "punaise" de joint spy du sélecteur de vitesse goldwing 1500
ICI DESSOUS .............AU NIVEAU REPOSE PIED PASSAGER

ICI DESSOUS .............AU NIVEAU REPOSE PIED PASSAGER

JE METTRAI DU SPÉCIAL FILETAGE SUR CES PARTIES - CLÉ ALLEN

JE METTRAI DU SPÉCIAL FILETAGE SUR CES PARTIES - CLÉ ALLEN

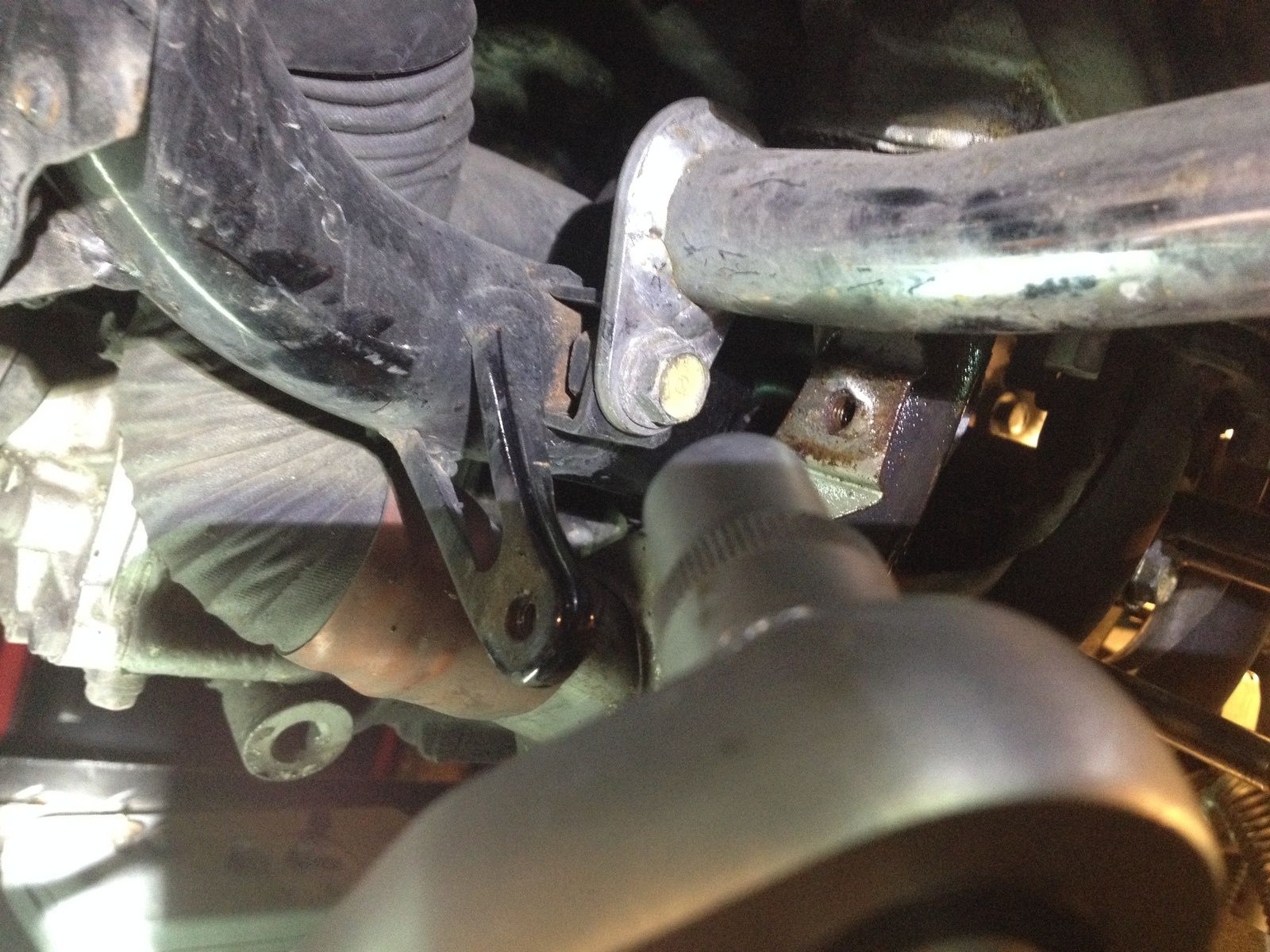

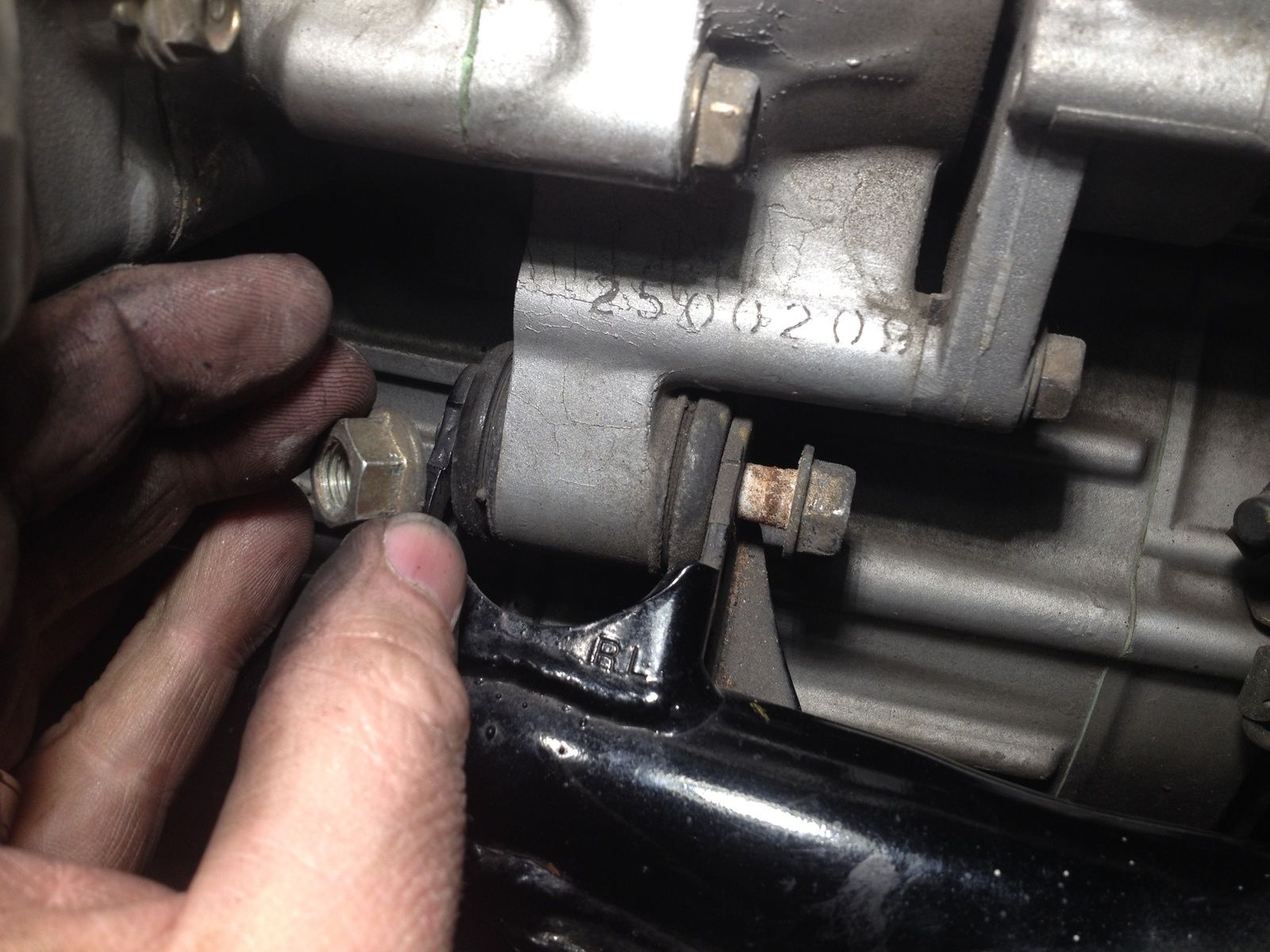

L'AXE NIVEAU MOTEUR........ CLÉ 14

L'AXE NIVEAU MOTEUR........ CLÉ 14

JE NETTOIERAI LA PIÈCE ET METTRAI UN PEU DE GRAISSE GRAPHITE

JE NETTOIERAI LA PIÈCE ET METTRAI UN PEU DE GRAISSE GRAPHITE

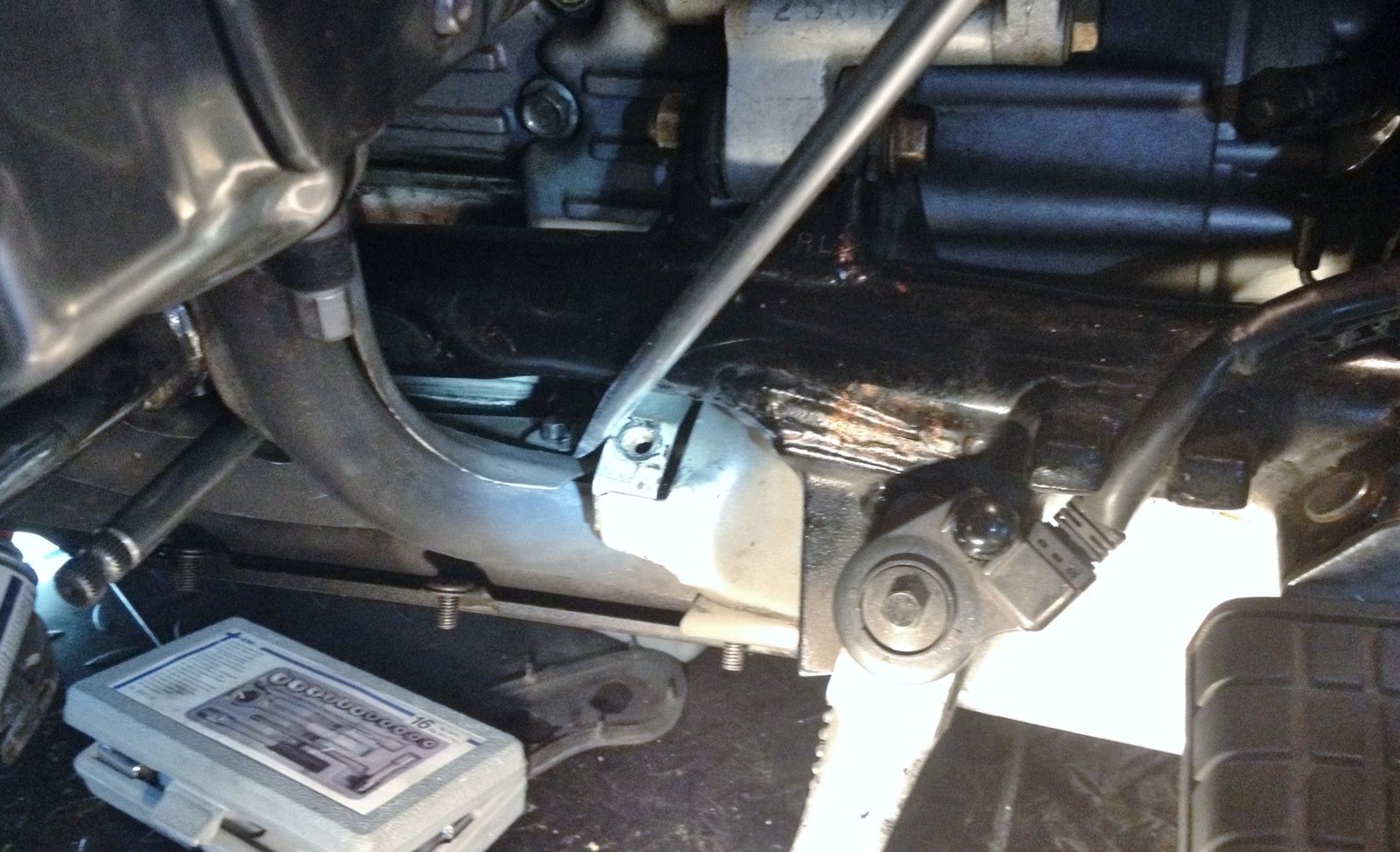

LE PARE CYLINDRE................... VAIS DÉVISSER LES DEUX BOULONS - CLÉ DE 12
LE PARE CYLINDRE................... VAIS DÉVISSER LES DEUX BOULONS - CLÉ DE 12
LE PARE CYLINDRE................... VAIS DÉVISSER LES DEUX BOULONS - CLÉ DE 12
LE PARE CYLINDRE................... VAIS DÉVISSER LES DEUX BOULONS - CLÉ DE 12

LE PARE CYLINDRE................... VAIS DÉVISSER LES DEUX BOULONS - CLÉ DE 12

BON VOUS POUVEZ METTRE QUELQUE CHOSE DESSOUS POUR SOUTENIR LE CADRE............
BON VOUS POUVEZ METTRE QUELQUE CHOSE DESSOUS POUR SOUTENIR LE CADRE............

BON VOUS POUVEZ METTRE QUELQUE CHOSE DESSOUS POUR SOUTENIR LE CADRE............

J'AI DÉMONTÉ MON DEUXIÈME KLAXON AUSSI

J'AI DÉMONTÉ MON DEUXIÈME KLAXON AUSSI

J'AI MIS UNE CHANDELLE POUR SOUTENIR LE CADRE...................

J'AI MIS UNE CHANDELLE POUR SOUTENIR LE CADRE...................

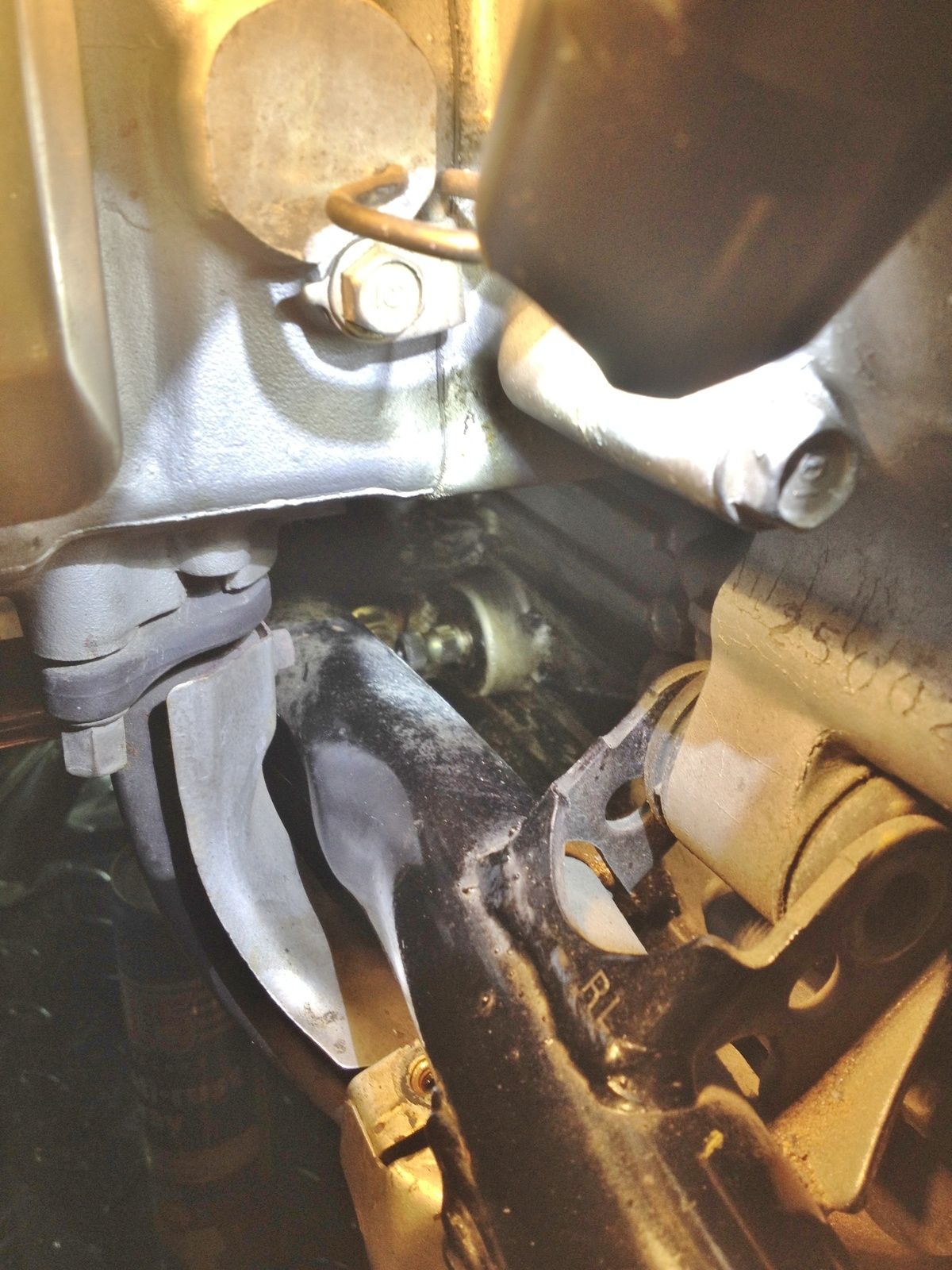

LE CADRE EST SÉPARÉ.......... VAIS VOIR SI MON IDÉE EST BONNE
LE CADRE EST SÉPARÉ.......... VAIS VOIR SI MON IDÉE EST BONNE

LE CADRE EST SÉPARÉ.......... VAIS VOIR SI MON IDÉE EST BONNE

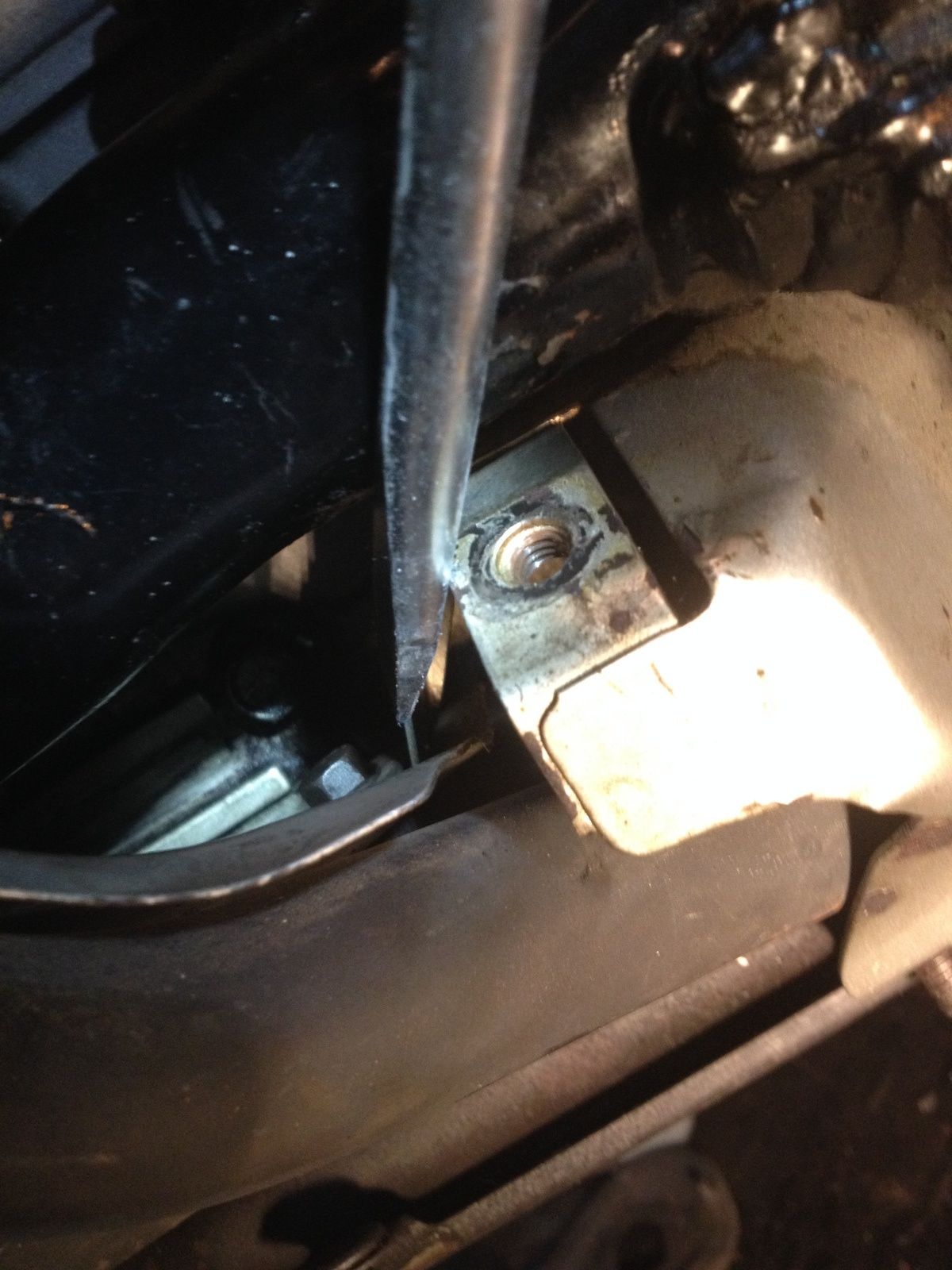

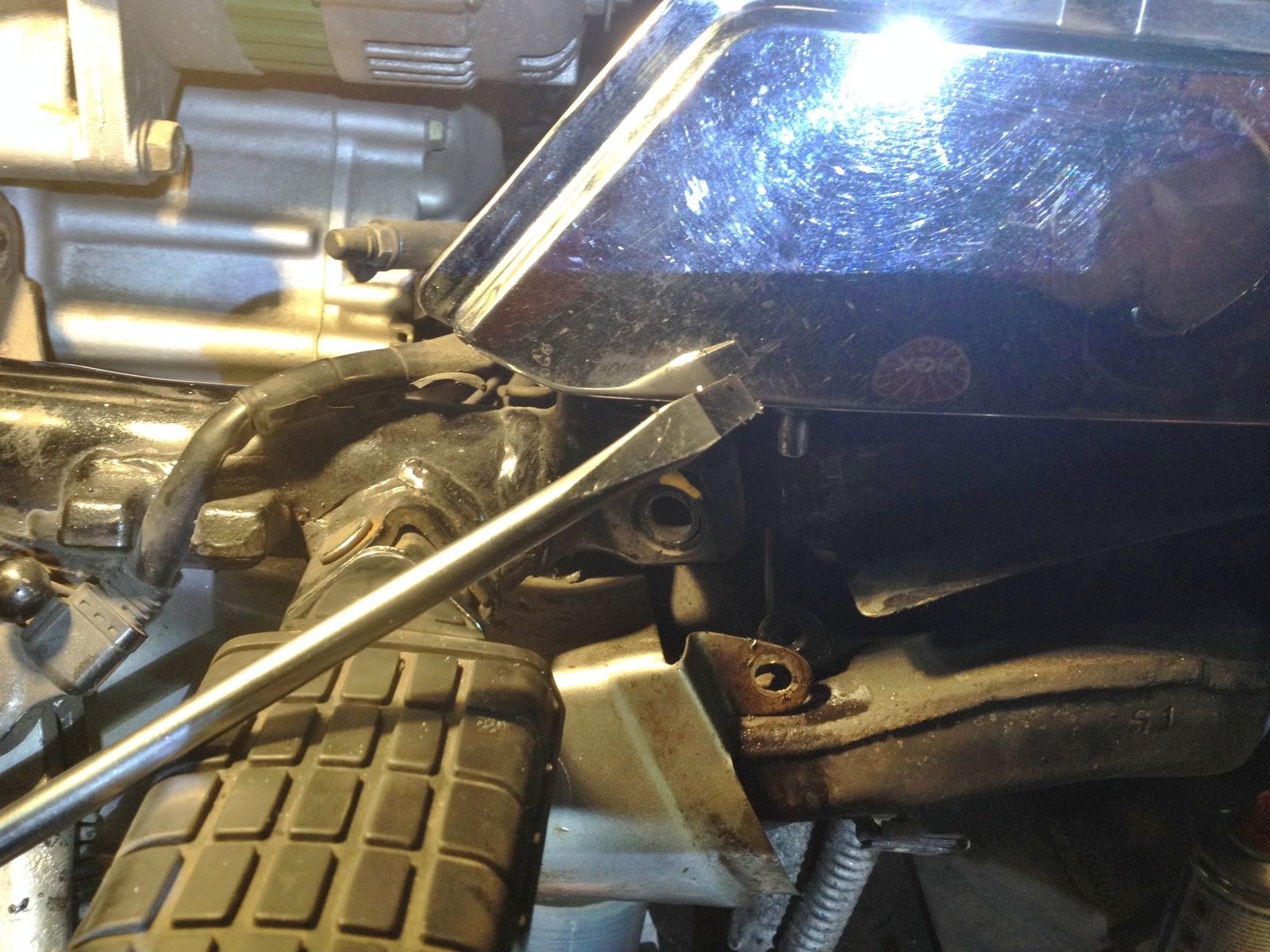

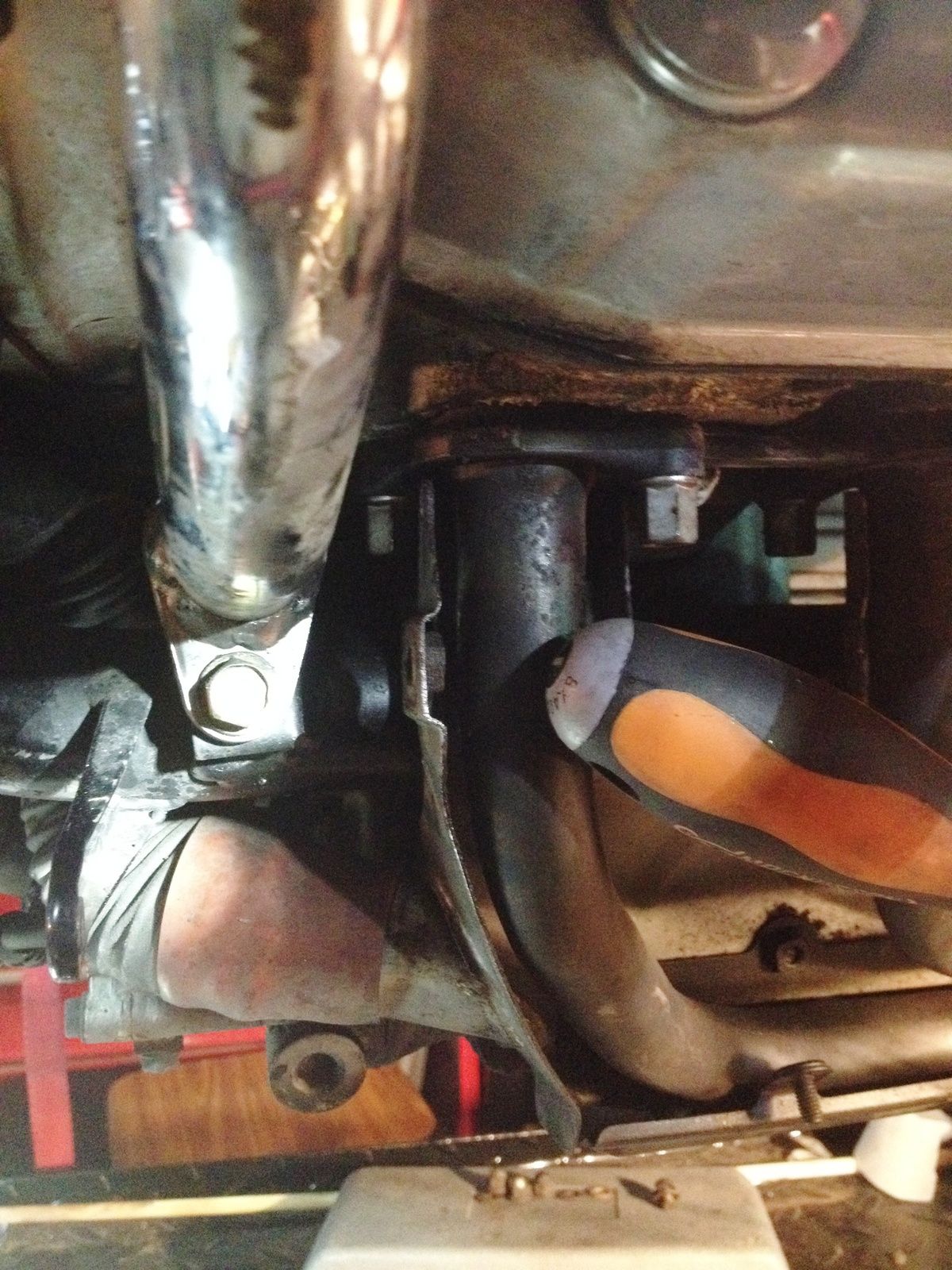

AVEC CE TOURNEVIS JE VAIS ÉCARTER LE CADRE................IL FAIT UN CENTIMÈTRE DE LARGE
AVEC CE TOURNEVIS JE VAIS ÉCARTER LE CADRE................IL FAIT UN CENTIMÈTRE DE LARGE
AVEC CE TOURNEVIS JE VAIS ÉCARTER LE CADRE................IL FAIT UN CENTIMÈTRE DE LARGE

AVEC CE TOURNEVIS JE VAIS ÉCARTER LE CADRE................IL FAIT UN CENTIMÈTRE DE LARGE

ET LÀ!! BINGO............. J'EN AI ASSEZ POUR RETIRER L'AXE DU SÉLECTEUR DE VITESSE

ET LÀ!! BINGO............. J'EN AI ASSEZ POUR RETIRER L'AXE DU SÉLECTEUR DE VITESSE

HEUREUX JE SUIS



COMME UN BÉBÉ DANS L'EAU



J'AVAIS BATAILLÉ AU MOINS 3/4 HEURE EN TOURNANT

CET AXE DANS TOUS LES SENS



POUR 3 MILLIMÈTRES

DES FOIS DANS LA VIE

J'AI ACHETÉ DES RAYONS DE VÉLO.............MERCI JACK POUR L'IDÉE............J'ALLAIS PAS PRENDRE UN RAYON DE MON VÉLO À LA PINCE NON ?? LOULOU......... PAS COUILLON ENFIN À CE POINT LÀ

J'AI ACHETÉ DES RAYONS DE VÉLO.............MERCI JACK POUR L'IDÉE............J'ALLAIS PAS PRENDRE UN RAYON DE MON VÉLO À LA PINCE NON ?? LOULOU......... PAS COUILLON ENFIN À CE POINT LÀ

JE LES AI COUPÉ ET LIMÉ POUR QU'ILS SOIENT POINTUS....................
JE LES AI COUPÉ ET LIMÉ POUR QU'ILS SOIENT POINTUS....................
JE LES AI COUPÉ ET LIMÉ POUR QU'ILS SOIENT POINTUS....................

JE LES AI COUPÉ ET LIMÉ POUR QU'ILS SOIENT POINTUS....................

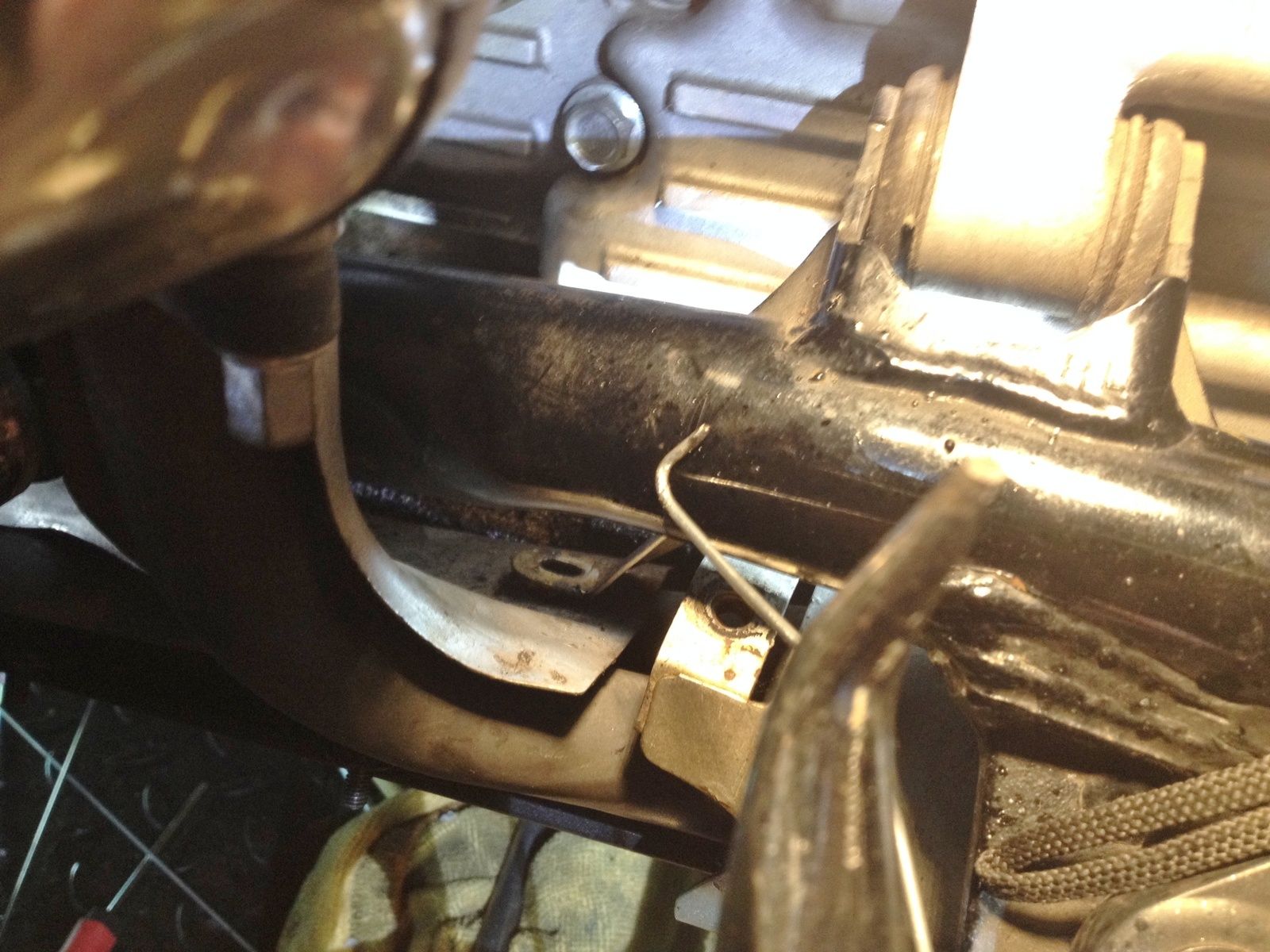

VOILA LES RAYONS................J'AI EU BESOIN DES DEUX
VOILA LES RAYONS................J'AI EU BESOIN DES DEUX
VOILA LES RAYONS................J'AI EU BESOIN DES DEUX

VOILA LES RAYONS................J'AI EU BESOIN DES DEUX

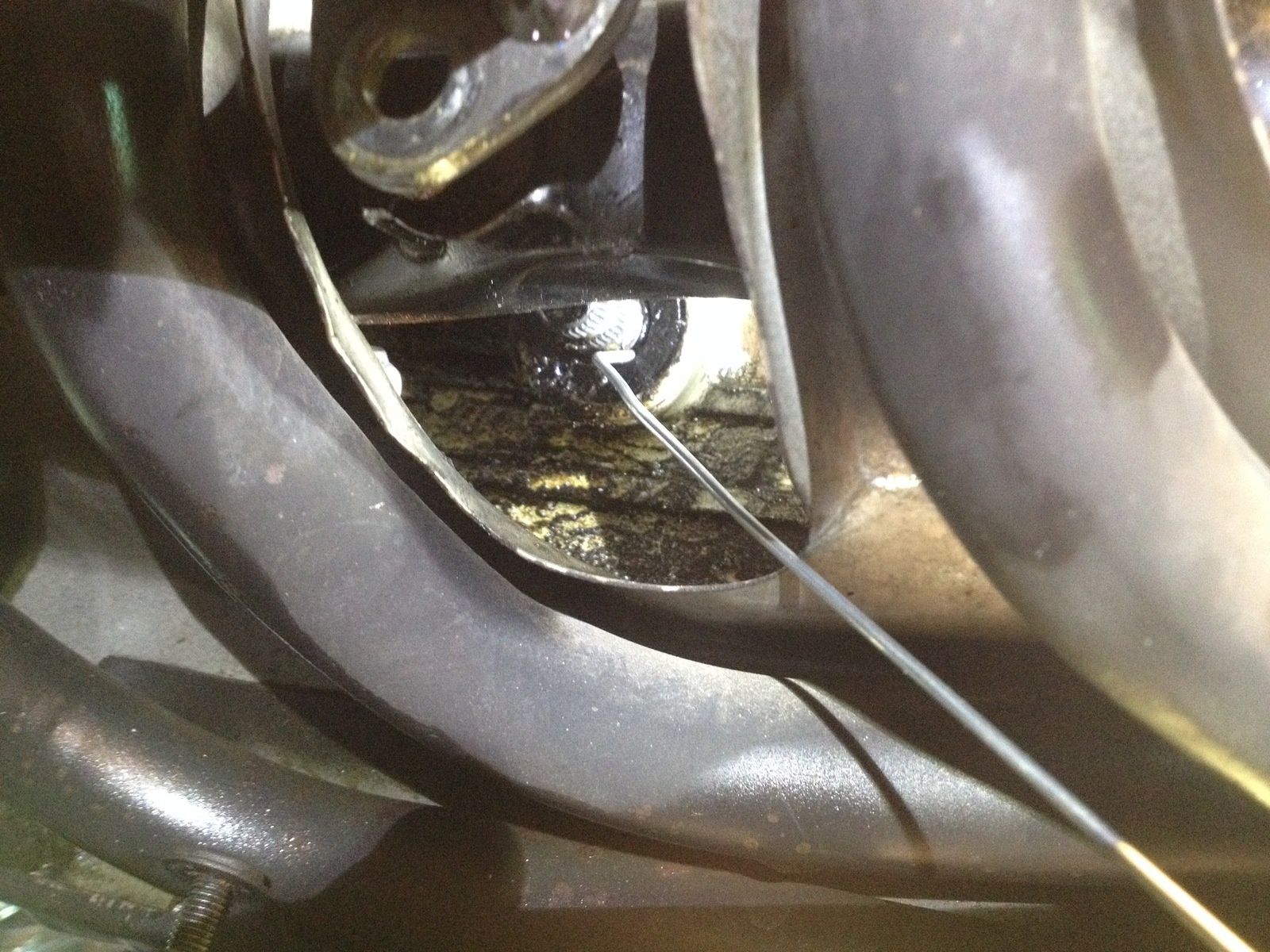

IL FAUT SAVOIR QUE LE COLLIER INTÉRIEUR DU JOINT EST ENTOURÉ D'UN PETIT RESSORT MÉTALLIQUE................DONC FORCER POUR LE FAIRE COULISSER SANS TOUT CE DÉMONTAGE VOUS RISQUEZ D'ENDOMMAGER LE JOINT SPY

IL FAUT SAVOIR QUE LE COLLIER INTÉRIEUR DU JOINT EST ENTOURÉ D'UN PETIT RESSORT MÉTALLIQUE................DONC FORCER POUR LE FAIRE COULISSER SANS TOUT CE DÉMONTAGE VOUS RISQUEZ D'ENDOMMAGER LE JOINT SPY

YES !!!  CELA MARCHE
YES !!!  CELA MARCHE

YES !!! CELA MARCHE

LE NOUVEAU ET L'ANCIEN

LE NOUVEAU ET L'ANCIEN

SATANÉ JOINT................ FAUT REMETTRE LE JOINT NEUF EN PLACE
SATANÉ JOINT................ FAUT REMETTRE LE JOINT NEUF EN PLACE

SATANÉ JOINT................ FAUT REMETTRE LE JOINT NEUF EN PLACE

J'AI BIEN SÛR NETTOYÉ L'EMPLACEMENT DU JOINT

J'AI BIEN SÛR NETTOYÉ L'EMPLACEMENT DU JOINT

POUR LE METTRE EN PLACE ............VAUT MIEUX METTRE UN PEU DE HUILE MOTEUR
POUR LE METTRE EN PLACE ............VAUT MIEUX METTRE UN PEU DE HUILE MOTEUR

POUR LE METTRE EN PLACE ............VAUT MIEUX METTRE UN PEU DE HUILE MOTEUR

LE JOINT SE MET EN PLACE ................MAIS BIEN SÛR DE TRAVERS

LE JOINT SE MET EN PLACE ................MAIS BIEN SÛR DE TRAVERS

FAUT DONC LE POUSSER
FAUT DONC LE POUSSER

FAUT DONC LE POUSSER

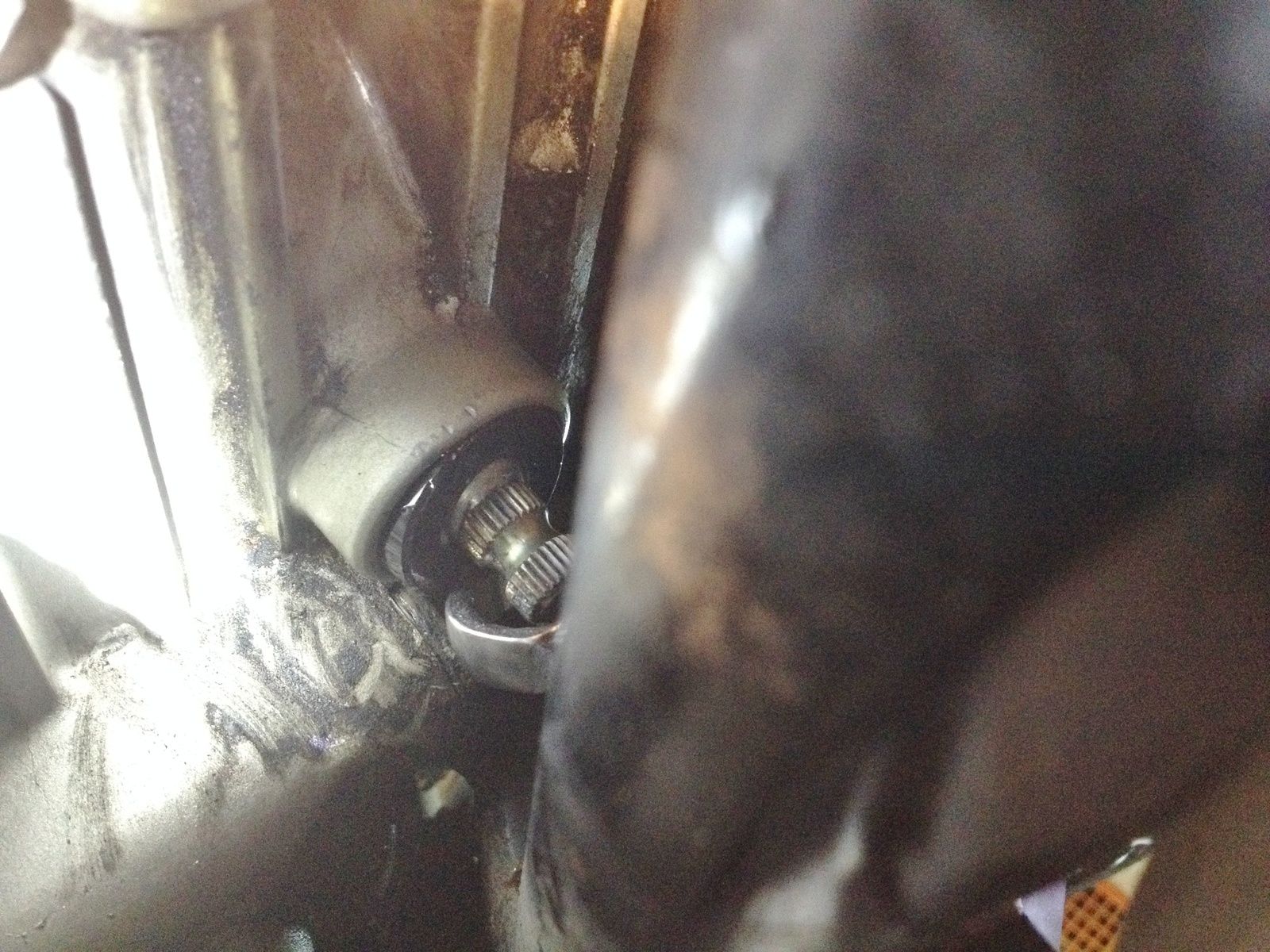

JE L'AI POUSSÉ AVEC UNE CLÉ
JE L'AI POUSSÉ AVEC UNE CLÉ
JE L'AI POUSSÉ AVEC UNE CLÉ

JE L'AI POUSSÉ AVEC UNE CLÉ

MAINTENANT



FAUT REMONTER LA CHOSE



ENFIN LA GOLD



D'ABORD REMETTRE LA TIGE DU SÉLECTEUR

BIEN VOIR VOTRE REPÈRE OU REMETTRE LA CALE.................
BIEN VOIR VOTRE REPÈRE OU REMETTRE LA CALE.................
BIEN VOIR VOTRE REPÈRE OU REMETTRE LA CALE.................

BIEN VOIR VOTRE REPÈRE OU REMETTRE LA CALE.................

SOUVENEZ VOUS EN
SOUVENEZ VOUS EN
SOUVENEZ VOUS EN

SOUVENEZ VOUS EN

IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10
IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10
IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10
IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10
IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10

IL FAUT AVOIR TOUT UN ATTIRAIL POUR SERRER LE BOULON DE LA TIGE SELECTEUR - CLÉ 10

POUR SERRER LA TIGE DU SÉLECTEUR.................... PAS ÉVIDENT
POUR SERRER LA TIGE DU SÉLECTEUR.................... PAS ÉVIDENT
POUR SERRER LA TIGE DU SÉLECTEUR.................... PAS ÉVIDENT

POUR SERRER LA TIGE DU SÉLECTEUR.................... PAS ÉVIDENT

AVANT DE CONTINUER

J'AI FAIT UN ESSAI EN REMETTANT LA PÉDALE



SI LA HAUTEUR DE LA TIGE

EST CONFORME AU DÉMONTAGE

27 CENTIMÈTRES (CALE EN BOIS)





VOIR SI LES VITESSES PASSAIENT BIEN

ET QUE LA TIGE DU SÉLECTEUR BIEN EN PLACE



CAR SI CETTE TIGE EST MAL MISE

ELLE TOUCHE LA PLAQUE DE MÉTAL QUI PROTÉGE

DE LA CHALEUR DES TUBULES QUI VIENNENT DU MOTEUR



REMETTEZ LA PREMIÈRE

AVEC UNE CHANDELLE ET UN MARTEAU EN MÉTAL QUI M'A SERVI DE LEVIER.......... J'AI REMIS CES DEUX VIS SANS FORCER
AVEC UNE CHANDELLE ET UN MARTEAU EN MÉTAL QUI M'A SERVI DE LEVIER.......... J'AI REMIS CES DEUX VIS SANS FORCER
AVEC UNE CHANDELLE ET UN MARTEAU EN MÉTAL QUI M'A SERVI DE LEVIER.......... J'AI REMIS CES DEUX VIS SANS FORCER

AVEC UNE CHANDELLE ET UN MARTEAU EN MÉTAL QUI M'A SERVI DE LEVIER.......... J'AI REMIS CES DEUX VIS SANS FORCER

REMETTRE DANS L'ORDRE  LES NUMÉROS SUIVANTS : 3 - 2 - 1
REMETTRE DANS L'ORDRE  LES NUMÉROS SUIVANTS : 3 - 2 - 1
REMETTRE DANS L'ORDRE  LES NUMÉROS SUIVANTS : 3 - 2 - 1

REMETTRE DANS L'ORDRE LES NUMÉROS SUIVANTS : 3 - 2 - 1

J'AI REMIS LE BOULON EN PLACE AVEC DE LA GRAISSE GRAPHITE.............CLÉ 14
J'AI REMIS LE BOULON EN PLACE AVEC DE LA GRAISSE GRAPHITE.............CLÉ 14
J'AI REMIS LE BOULON EN PLACE AVEC DE LA GRAISSE GRAPHITE.............CLÉ 14

J'AI REMIS LE BOULON EN PLACE AVEC DE LA GRAISSE GRAPHITE.............CLÉ 14

ENSUITE LES DERNIERS QUI FIXENT LE CADRE.............. J'AI MIS DU FREIN FILET SUR CES PIÈCES
ENSUITE LES DERNIERS QUI FIXENT LE CADRE.............. J'AI MIS DU FREIN FILET SUR CES PIÈCES

ENSUITE LES DERNIERS QUI FIXENT LE CADRE.............. J'AI MIS DU FREIN FILET SUR CES PIÈCES

ON REMONTE ENSUITE

Goldwing - changer ce "punaise" de joint spy du sélecteur de vitesse goldwing 1500
DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................
DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................
DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................
DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................
DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................

DIAPORAMA 5 PHOTOS - METTEZ DE LA GRAISSE GRAPHITE SUR TOUTES LES VIS...............IL A FALLU QUE JE PERFORE UN BOUT DE VIS QUI S'EST CASSÉ (ROUILLÉ) AU DÉMONTAGE.................

REMIS LES DEUX BOULONS DU PARE CYLINDRE
REMIS LES DEUX BOULONS DU PARE CYLINDRE
REMIS LES DEUX BOULONS DU PARE CYLINDRE

REMIS LES DEUX BOULONS DU PARE CYLINDRE

QU'ILS SONT BEAUX........ LE JOINT SPY ET SA TIGE..............HAHAHA
QU'ILS SONT BEAUX........ LE JOINT SPY ET SA TIGE..............HAHAHA
QU'ILS SONT BEAUX........ LE JOINT SPY ET SA TIGE..............HAHAHA

QU'ILS SONT BEAUX........ LE JOINT SPY ET SA TIGE..............HAHAHA

LA TIGE DÉPASSE.............. TOUT EST OK

LA TIGE DÉPASSE.............. TOUT EST OK

SOYONS JUSTE ??

EXPLIQUES LOULOU

J'AI DÉFAIT 4 FOIS CETTE PIÈCE



1/ REMETTEZ LE CACHE EN CAOUTCHOUC AVANT DE REMETTRE LA PIÈCE EN PLACE

CAR LES ERGOTS SERONT IMPOSSIBLE À FIXER OU TRÈS DIFFICILEMENT APRÈS

J'AI MIS DE LA GRAISSE SILICONE

ET REMPLACÉ L'ERGOT CASSÉ PAR UNE VIS UN BOULON ET UNE RONDELLE



2/ POUR LA METTRE EN PLACE



     21/ D'ABORD INSÉRER LE CÔTÉ GAUCHE - POURQUOI ?

CETTE PIÈCE MÉTALLIQUE A UN JOINT

QUI FAIT CORPS AVEC LE DESSOUS DES CYLINDRES - CLÉ 8



   22/ ENSUITE INSÉRER LES TROUS DU BAS SUR LES ECROUS

QUI DÉPASSENT DESSOUS - CLE 10



23/ NOTEZ QUE LE TROU DU MILIEU IL Y A UNE RONDELLE AUTOBLOCANTE QUE L'ON PEUT DÉFAIRE ET REDRESSER ET REMETTRE EN PLACE



 24/ LA DERNIÈRE PARTIE À DROITE - CLÉ DE 8

VOILÀ LA PIÈCE...................DONC D'ABORD LE CAOUTCHOUC

VOILÀ LA PIÈCE...................DONC D'ABORD LE CAOUTCHOUC

VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT
VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT
VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT
VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT
VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT

VOILÀ LES PETITES ASTUCES............................... MIS UNE PETITE VIS ET BOULON AVEC RONDELLE POUR L'ERGOT MANQUANT

CE JOINT FAIT CORPS AVEC LES CYLINDRES....... NOTA : SI ON MONTE LA PIÈCE PAR LA DROITE ON Y ARRIVE PAS

CE JOINT FAIT CORPS AVEC LES CYLINDRES....... NOTA : SI ON MONTE LA PIÈCE PAR LA DROITE ON Y ARRIVE PAS

CLÉ DE 8 + GRAISSE GRAPHITE...............N'OUBLIEZ PAS LA RONDELLE
CLÉ DE 8 + GRAISSE GRAPHITE...............N'OUBLIEZ PAS LA RONDELLE

CLÉ DE 8 + GRAISSE GRAPHITE...............N'OUBLIEZ PAS LA RONDELLE

LES 3 VIS DU CHASSIS - CLÉ DE 10

LES 3 VIS DU CHASSIS - CLÉ DE 10

CLÉ DE 8

CLÉ DE 8

RESTE À REMETTRE LA PÉDALE.....................................LES REPÈRES.... CLE DE 8 OU 10 HAHAHA... LE FILETAGE DE LA VIS S'INSÈRE DANS LE FILETAGE DE LA TIGE
RESTE À REMETTRE LA PÉDALE.....................................LES REPÈRES.... CLE DE 8 OU 10 HAHAHA... LE FILETAGE DE LA VIS S'INSÈRE DANS LE FILETAGE DE LA TIGE

RESTE À REMETTRE LA PÉDALE.....................................LES REPÈRES.... CLE DE 8 OU 10 HAHAHA... LE FILETAGE DE LA VIS S'INSÈRE DANS LE FILETAGE DE LA TIGE

ENSUITE CECI                        ..FACILE

ENSUITE CECI ..FACILE

DEUX BOULONS......................................
DEUX BOULONS......................................

DEUX BOULONS......................................

J'AI REMIS LES DEUX TUYAUX EN PLACE....... VIDEZ LES AVANT.......PRÉVOYEZ CHIFFON ET BOCAL

J'AI REMIS LES DEUX TUYAUX EN PLACE....... VIDEZ LES AVANT.......PRÉVOYEZ CHIFFON ET BOCAL

SINCÈREMENT J'Y AI MIS DU TEMPS..........



NE SERAIT-CE QUE POUR LES PHOTOS À CHAQUE FOIS



MAIS SI J'AVAIS EU CE TUTORIEL

J'AURAIS GAGNÉ UN TEMPS PRÉCIEUX

J'AURAIS ÉTÉ MOINS DANS L'INCONNU

ALORS N'HÉSITEZ PAS SI BESOIN EST



CONTACTEZ MOI.

THAT'S ALL MECANOS

THAT'S ALL MECANOS

Partager cet article
Repost0

commentaires

E
Bravo pour ce tuto, j'ai pu me rendre compte que je n'avais pas l'outillage pour faire. Je suis de Lyon, avec ce problème de fuite du Spy sélecteur sur une Gold 1500 SE année 2000, pour info mon mécano me chiffre 1,5h de main d'ouevre pour faire le taff. Par ailleurs je connais bien et peux partager des info sur l'amérique du sud (25000 km en transalp Amazonie + Rte 40) et l'amérique du nord (25000 Km en goldwing) Erick
Répondre
L
Merci je suis surpris 1,5 h de travail il est costaud<br /> Sinon quel parcours aux us
P
Bonjour, j'ai changé le joint en même pas 1 H
Répondre
L
Tu n as pas besoin d outillage special <br /> J ai utilisé des rayons de vélo car il faut avoir deux morceaux de fils de fer pour retirer le caoutchouc défectueux sans abimer ou griffer l axe pour que cela reste etanche<br /> Le joint coute 6 euros environ<br /> Le reste est du bidouillage<br /> Prend des photos a chaque manipe et mets du blanco pour les reperes lors du desserage des ecrous<br /> Au remontage tu n auras qu’ à faire coincider les marquages<br /> Le plus chiant demonter le cadre pour enlever le selecteur de vitesse<br /> Maintenant certaines goldwing le selecteur sirt tout seul et chez mon ancienne 1500 de 1993 pas possible de demonter les vis du cadre et avec une cale en boistu fais pression et il sort<br /> Il me manquait 3 mn<br /> Maintenant des garages j en connais pas de part chez tou mais tu vas payer une blinde en heures de main d oeuvre<br /> Si tu as besoin contactes moi encore<br /> A plus louloy-67
E
Bonjour, j'ai bien apprécié le tuto pour changer le spy de sélecteur. J'ai le même probleme avec ma goldwing 1500 année 2000. Je n'ai pas l'outillage pour faire cette opération pouvez vous me recommandé un garage qui me ferait cela à prix "doux". Merci Par ailleurs je peux échanger des tuyaux concernant la traversée de l'amazonie Cayenne - Lima, Cuzco - Ushuaia (25 000km en Transalp) et 25 000km aux USAs en Goldwing 1200
L
Super merci mais ta technique tu n'as pas pris de photos?
P
Je peux pas mettre de photos mais c'est les même que toi. En tout cas merci à toi, tes photos mon bien aider
L
Content pour toi moi le sélecteur pas moyen de faire autrement. Sinon faut faire attention de ne pas rayer le pourtour du selecteur
P
En à peine 1 H j'ai changé le joint Spy. Pas besoin de rayon de vélo, un coup de tourne vis il a sauté. J'ai mis une clef à douille de 8 tout droit pour dévisser. Le sélecteur est sorti direct en le tournant pour échapper au cadre. J'ai fait glisser le nouveau le long d'un tourne vis et l'ai poussé doucement dans son emplacement.
Répondre
D
Bonjour,<br /> Merci beaucoup pour ce tuto cela ma bien aider.<br /> <br /> David
Répondre
D
Bonjour, merci beaucoup pour ce tuto je vient juste de le suivre.....pas facile a faire mes grasse a toi j'y suis arrivé.<br /> Merci encore<br /> David
Répondre
L
Erreur lol faut toujours faire des photos..... rien que pour le remontage.....
D
Non pas penser a en faire désolé
L
Super comme quoi on s’adapte as tu fais des photos ?
D
J'ai réussi a le faire sans rayons de velo, j'ai pris une grande et fine vis a bois visser dans le joins et réussi a le sortir comme ça.......peut-être un coup de bol mdr
L
Super c’est long mais faisable juste avoir des rayons de velo
D
Merci pour le vidéo car moi aussi je n'étais pas capable d'enlever le shaft et j'ai suivi ton vidéo....<br /> <br /> Denis de Quebec
Répondre
L
Oui merci pour ton petit mot<br /> oui j'ai mis 16h00 la première fois puis 02h30 pour un copain... au regard du pris de la pièce !! au plaisir de te relire. on existe aussi sur facebook voir UNsersbande !!!
G
hello<br /> Est il possible de connaître les dimensions du joint spi 1 ou 2 lévres<br /> Ps je suis votre site et votre club depuis pas mal d années il est au top dans la sarthe et les environs quedale !!<br /> GL 1500 de 96 , 180 000 kms et pas un probléme, je touche du bois <br /> GERARD Coulaines 72190
Répondre
L
OUI Mais sinon quelle purée. Effectivement je ne voulais pas toucher au collecteur
T
pour ma par j'ai du changer le joint, j'ai démonter le collecteur plus facile et desserrer le cadre pour retirer le levier quelle galère .
L
les dimensions du joint je ne les ai pas mais pourquoi la queston?<br /> Il est spécial car la collerette interieur est entourée d'un ressort métallique. Il faudrait que je mesure l'ancien. Mais c'est du boulot mais cela en vaut la peine car facturé environ 4 à 6 heures de main d'oeuvre selon le modele de la gold sachant que selon le modele de la gold 1500 il faut déboulonner le cadre et d'autres non. Vas savoir

Présentation

  • : Le blog de UNSER'S BANDE DE BIKERS du 67
  • : Fanas de moto que nous faisons en couple ou en groupe, en toute sympathie et fratrie. En laissant ses soucis à la maison.... oust les différences. Néanmoins si vous roulez en goldwing ou en routière. Pour nous contacter ci-dessous ou par FB
  • Contact

  • Loulou-67
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus

Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité
  • Motards sur le tard... mais la passion nous a rattrapé et ne nous quitte plus Le plus dur étant de trouver des amis qui partagent cette passion dans toute sa simplicité

Adresses précieuses testées et sûres

Manuel Gold 1500 : lien

Manuel Utilisateur Gold 1500 lien

* Manuel Gold 1800 :  lien

Manuel Bmw 1200 LT lien

              ----- o 0 o ----

Mécano Moto Gold 1500 et 1800 - Atout cycle (67): lien

Garage Auto Strasbourg Unsersbande - (67): lien

Ostéopathe et Kiné approuvé (Strasbourg): lien

              ----- o 0 o ----

Météo France (Fr)lien

Météo Forêt noire (All) lien

**********************************************

Site Pièces

Batterie ODYSSEE pour Goldwing lien

Equipements Vestes  (Hol) – Big size lien

Equipement Moto (All) - Louis.de lien

Equipement Moto (All) - Polo.de : lien

Pièces Goldwing (Usa) Cyclemaxlien

Pièces Goldwing (Fr) Goldrider lien

Pièces Honda  (Fr) bike-parts : lien

Pièces Honda (Gb) lingshondaparts : lien

Pièces occasion (67) : +33(03/88/29/64/55)

Points au permis de conduire Points permis.gouv

Gaines thermo-rétractable : lien

**********************************************

Adresses Hôtelsûrs, lieux testés et utilisés

Chambre Grèce Apollonio Rooms Ancien Corinthlien

Hôtel Allemagne Forêt noire Sommerberg lien

Hôtel Allemagne Resto Bikerhotel Forêt noire : lien

Hôtel Angleterre B&B Oakside Lodge Canterbury lien

Hôtel Autriche Bavière Reit im Winkl Nid d'Aigle lien

Hôtel Autriche Tyrol Landeck (100 km Stelvio): lien

Hôtel Belgique Hôtel Thermae - Grimbergenlien

Hôtel Europe  motos lien

Hôtel Europe Touren fahrer : lien

Hôtel France Alsace moto Bussang : lien

Hôtel France Relais motards : lien

Hôtel France Alsace Vosges moto Fouchylien

Hôtel France Jura Carême - chalets à la ferme :  lien

Hôtel France  Auberge de la Baume - Vase de Vix 21 : lien

Hôtel Irlande Room Castelgregory - Connors pass : lien

Hôtel Irlande Connemara Leenane : lien

Hôtel Italie Albergo del Sole - Lac Majeur : lien

Hôtel Italie Art Hôtel - Prato 20 km de Florence : lien

Hôtel Italie Venise Jesolo : lien

Site Irlande B & B : lien

Site intéressant Italie Hôtel motard : lien

---------------------------------------------

Restauration :

Restaurant Colmar (68) l'Amandine : lien

Best madeleines of world (67) Au fond du jardin : lien

---------------------------------------------

Moto spécifique

Journal des motards : lien

Magasin électronique PEARL (67) : lien

Peintures code couleurs Gold : Télécharger

Peintures pour moto (All) : lien

Permis Nombre de Points restants : lien

Plaque d'immatriculation logo : lien

Vignettes autoroutes Europe lien

Villages de France - Plus Beaux : lien

Site Moto

Site aileron 1800 (Site Moteur 55) lien

Site bricoleur free bikers lien

Site Ebay USA moto : lien

Site coffre supplémentaire : lien

Site Croatie :  lien

Site F6 Valkyrie : lien

Site Gold Rider revendeur pièces Gold : lien

Site Goldwing Club France : lien

Site Goldwing sans frontière lien

Site Goldwing bricoleur Usa Eurekaboy : lien

Site Goldwing Steve Saunders USA lien

Site Goldwingdocs bricolage USA lien

Site Honda Varadero 125 : lien

Site Les copains motards : lien

Site Motard en ballade : lien

Site Moto-GT Deauville : lien

Site Pneu (AlloPneu): lien

Site Remorque bagagère motolien

Site Remorque Squire constructeur lien

Site Rétro Moto 67 (RMC67) lien

Site Route des Alpes françaises : lien

Site Sécu routière - Xavier LEBEAU (67) : lien

Site Voyage Gentilinilien

Site Voyage Magazine info USAlien

---------------------------------------------

Divers : Utilitaires

Traducteur REVERSO : lien

Carte de France IGN : lien (New)

Carte européenne d'assurance maladie : lien

Calculer votre itinéraire et le Coût : lien

Convertisseur Degrés / Fahrenheit : lien

Convertisseur Km / miles : lien

Gogirl pour femme : lien

GPS - site Tomtommax : lien

GPS : insérer itinéraire Google Maps : Lien  (New)

GPS - Coordonnées d'une adresse : lien

GPS - Trouvez votre Rue : lien

Guide Voyage à moto en Europe : lien

Visiter la France : lien (New)



Recherche Par Mot - Look After A Word

compteur pour site internet">

Compteur journalier refait le 04/12/2020
