29 janvier 2012 7 29 /01 /janvier /2012 01:33
Quand on démonte le carénage de la vara

c'est pas évident la première fois
merci encore à Pat la bidouille

voir post précédent

les pièces 18 qui m'embêtent !!

carenage honda piece

des clips en plastique sont pénibles à remettre

je laisse de côté tous les jurons et les 20 mn passées

on doit introduire la vis dans une gorge en plastique
qui, sous son action, écarte comme une corolle d'une fleur
    4 parties
qui sont sensées faire tenir le tout

bref !
mais une fois démontés
tu parles on doit tirer dessus

ces clips sont très durs à remettre


sur le site de Honda
micro fiche  quelque chose
3,03 HT le clip    MAIS on en trouve des moins chers

 je pense avoir bidouillé une solution
voilà
 en les remplaçant par des vis M4 longueur de 20


 le principale
étant de mettre une rondelle
à l'intérieur du carénage pour protéger le plastique
et permettre aux bras métalliques
de s'écarter sans abîmer le plastique


à ces emplacements
"vis chromée"
sont positionnés
    des clips en plastique et de couleur noir
c'est pas vilain finalement


au moins
cela se démonte facile
peux toujours les peindre


 on voit la partie haute de la vis M4
qui se trouve entre les deux pièces de carénage
    avec la vis je rajoute aussi une rondelle


le dessous et le haut de la partie
    carénage avant
au niveau de radiateur


    et là tout se complique
on voit la vis qui protège le plastique
    permettant
aux bras métalliques
de se replier


je vais être obligé de redémonter le carénage
pour appliquer ce système aux clips
qui tiennent normalement  cette partie
au carénage des flancs de la moto

ici flanc intérieur du carénage


on voit bien les trois carrés
dans lesquels les clips sont  insérés du carénage noir radiateur
vers le carénage du flanc
A -B - C
Pour les enlever (démontage)
il a fallu tirer dessus car rien ne se dévissait
toujours un risque de casse


Or si mon système s'applique
sans soucis sur les parties B et C
vous pouvez les meuler (les vis) d'un  centimètre
en cours de serrage

pour laisser un espace suffisant
entre le bout de la vis et le carénage


la partie A pose problème

les Vis M4 sont trop grandes et touchent le carénage
 le boîtier A de la vis est plus petit
Il faut couper les 3/5 de la vis
sinon on transperce le carénage

encore de la bidouille !!

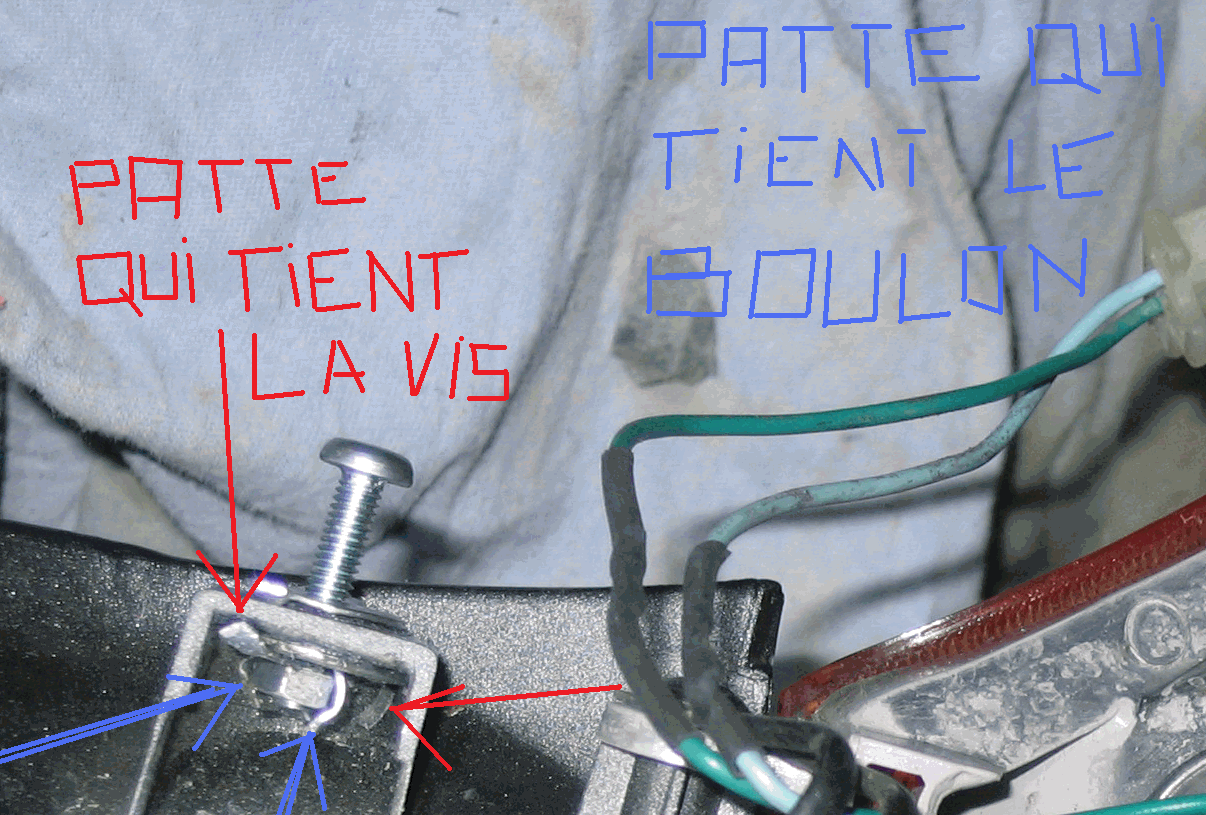

j'ai coupé le bout de la M4


    qui contient le boulon



avec le pas de vis




et me suis servi des bras pour
d'une part faire tenir le systeme
et d'autre part les autres bras tiennent le boulon





--------
j'aurai pu encore le souder avec un alliage
mais bon


  Ah au fait
j'ai noyé le tout avec du silicone
comme cela pas de risque de rouille
et que le système tourne sur lui-même


vous perdez une vis même en vacance
vous allez dans n'importe quel magasin de brico
et le tour est joué


pas belle la vie
au fait
j'ai déjà démonté
mon idée en toute modestie
est fonctionnelle

That's All Litt
